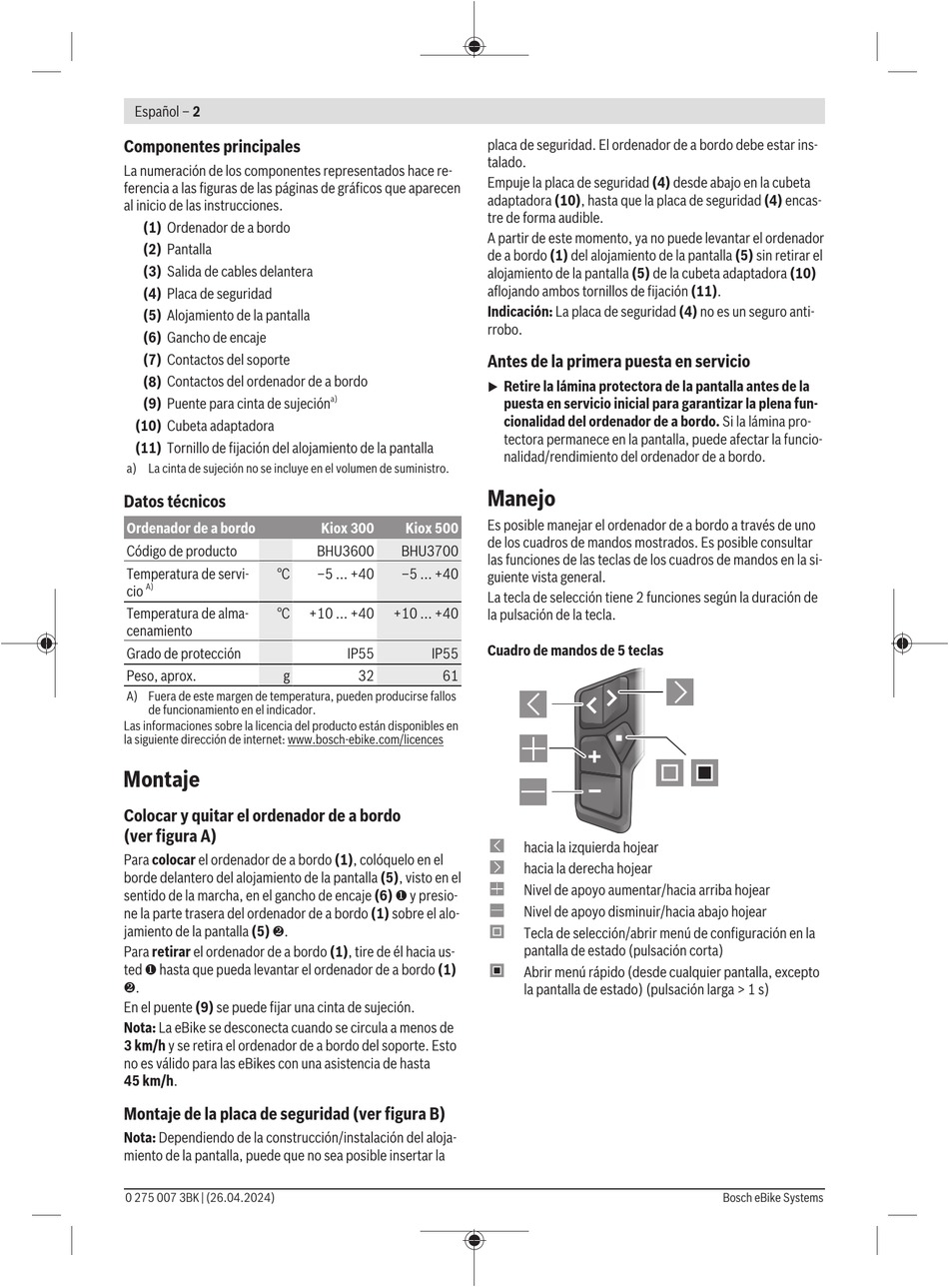

Componentes principales
La numeración de los componentes representados hace re-
ferencia a las figuras de las páginas de gráficos que aparecen
al inicio de las instrucciones.
(1) Ordenador de a bordo
(2) Pantalla
(3) Salida de cables delantera
(4) Placa de seguridad
(5) Alojamiento de la pantalla
(6) Gancho de encaje
(7) Contactos del soporte
(8) Contactos del ordenador de a bordo
(9) Puente para cinta de sujeción
(10) Cubeta adaptadora
(11) Tornillo de fijación del alojamiento de la pantalla
a) La cinta de sujeción no se incluye en el volumen de suministro.
Datos técnicos
Ordenador de a bordo
Código de producto
Temperatura de servi- °C
A)
cio
Temperatura de alma- °C
cenamiento
Grado de protección
Peso, aprox. g
A) Fuera de este margen de temperatura, pueden producirse fallos
de funcionamiento en el indicador.
Las informaciones sobre la licencia del producto están disponibles en
la siguiente dirección de internet: www.bosch-ebike.com/licences
Montaje
Colocar y quitar el ordenador de a bordo
(ver figura A)
Para colocar el ordenador de a bordo (1), colóquelo en el
borde delantero del alojamiento de la pantalla (5), visto en el
sentido de la marcha, en el gancho de encaje (6) ❶ y presio-
ne la parte trasera del ordenador de a bordo (1) sobre el alo-
jamiento de la pantalla (5) ❷.
Para retirar el ordenador de a bordo (1), tire de él hacia us-
ted ❶ hasta que pueda levantar el ordenador de a bordo (1)
❷.
En el puente (9) se puede fijar una cinta de sujeción.
Nota: La eBike se desconecta cuando se circula a menos de
3 km/h y se retira el ordenador de a bordo del soporte. Esto
no es válido para las eBikes con una asistencia de hasta
45 km/h.
Montaje de la placa de seguridad (ver figura B)
Nota: Dependiendo de la construcción/instalación del aloja-
miento de la pantalla, puede que no sea posible insertar la
0 275 007 3BK | (26.04.2024)
placa de seguridad. El ordenador de a bordo debe estar ins-
talado.
Empuje la placa de seguridad (4) desde abajo en la cubeta
adaptadora (10), hasta que la placa de seguridad (4) encas-
tre de forma audible.
A partir de este momento, ya no puede levantar el ordenador
de a bordo (1) del alojamiento de la pantalla (5) sin retirar el
alojamiento de la pantalla (5) de la cubeta adaptadora (10)
aflojando ambos tornillos de fijación (11).
Indicación: La placa de seguridad (4) no es un seguro anti-
rrobo.
Antes de la primera puesta en servicio
u
a)
Manejo
Es posible manejar el ordenador de a bordo a través de uno
Kiox 300 Kiox 500
de los cuadros de mandos mostrados. Es posible consultar
BHU3600 BHU3700
las funciones de las teclas de los cuadros de mandos en la si-
–5 ... +40 –5 ... +40
guiente vista general.
La tecla de selección tiene 2 funciones según la duración de
+10 ... +40 +10 ... +40
la pulsación de la tecla.
Cuadro de mandos de 5 teclas
IP55 IP55
32 61
Retire la lámina protectora de la pantalla antes de la
puesta en servicio inicial para garantizar la plena fun-
cionalidad del ordenador de a bordo. Si la lámina pro-
tectora permanece en la pantalla, puede afectar la funcio-
nalidad/rendimiento del ordenador de a bordo.
hacia la izquierda hojear
hacia la derecha hojear
Nivel de apoyo aumentar/hacia arriba hojear
Nivel de apoyo disminuir/hacia abajo hojear
Tecla de selección/abrir menú de configuración en la
pantalla de estado (pulsación corta)
Abrir menú rápido (desde cualquier pantalla, excepto
la pantalla de estado) (pulsación larga > 1 s)
