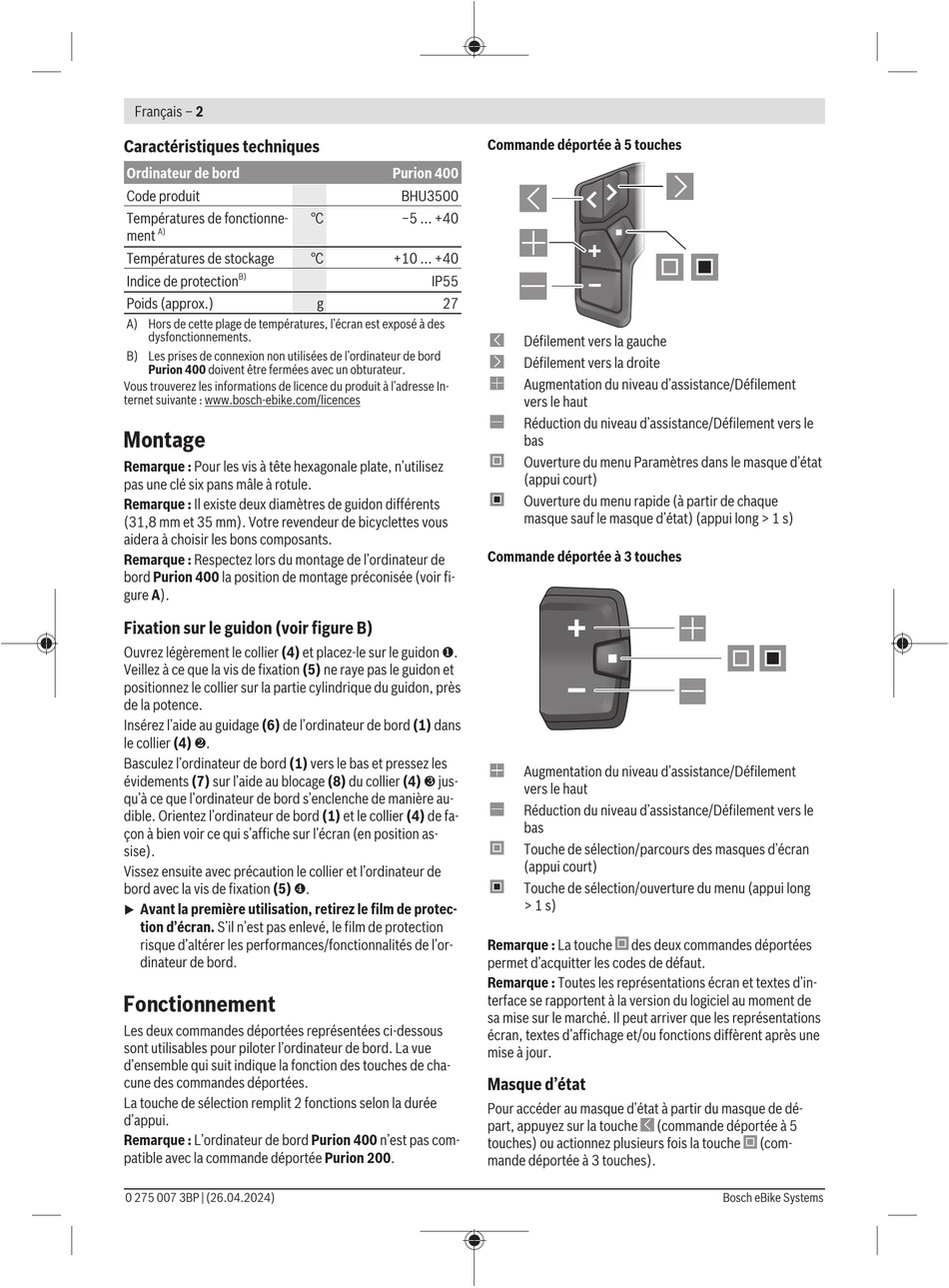

Français – 2
Caractéristiques techniques
Ordinateur de bord
Code produit
Températures de fonctionne-
A)
ment
Températures de stockage
B)
Indice de protection
Poids (approx.)
A) Hors de cette plage de températures, l'écran est exposé à des
dysfonctionnements.
B) Les prises de connexion non utilisées de l'ordinateur de bord
Purion 400 doivent être fermées avec un obturateur.
Vous trouverez les informations de licence du produit à l'adresse In-
ternet suivante : www.bosch-ebike.com/licences
Montage
Remarque : Pour les vis à tête hexagonale plate, n'utilisez
pas une clé six pans mâle à rotule.
Remarque : Il existe deux diamètres de guidon différents
(31,8 mm et 35 mm). Votre revendeur de bicyclettes vous
aidera à choisir les bons composants.
Remarque : Respectez lors du montage de l'ordinateur de
bord Purion 400 la position de montage préconisée (voir fi-
gure A).
Fixation sur le guidon (voir figure B)
Ouvrez légèrement le collier (4) et placez-le sur le guidon ❶.
Veillez à ce que la vis de fixation (5) ne raye pas le guidon et
positionnez le collier sur la partie cylindrique du guidon, près
de la potence.
Insérez l'aide au guidage (6) de l'ordinateur de bord (1) dans
le collier (4) ❷.
Basculez l'ordinateur de bord (1) vers le bas et pressez les
évidements (7) sur l'aide au blocage (8) du collier (4) ❸ jus-
qu'à ce que l'ordinateur de bord s'enclenche de manière au-
dible. Orientez l'ordinateur de bord (1) et le collier (4) de fa-
çon à bien voir ce qui s'affiche sur l'écran (en position as-
sise).
Vissez ensuite avec précaution le collier et l'ordinateur de
bord avec la vis de fixation (5) ❹.
Avant la première utilisation, retirez le film de protec-
u
tion d'écran. S'il n'est pas enlevé, le film de protection
risque d'altérer les performances/fonctionnalités de l'or-
dinateur de bord.
Fonctionnement
Les deux commandes déportées représentées ci-dessous
sont utilisables pour piloter l'ordinateur de bord. La vue
d'ensemble qui suit indique la fonction des touches de cha-
cune des commandes déportées.
La touche de sélection remplit 2 fonctions selon la durée
d'appui.
Remarque : L'ordinateur de bord Purion 400 n'est pas com-
patible avec la commande déportée Purion 200.
0 275 007 3BP | (26.04.2024)
Commande déportée à 5 touches
Purion 400
BHU3500
°C −5 ... +40
°C +10 ... +40
IP55
g 27
Commande déportée à 3 touches
Remarque : La touche
permet d'acquitter les codes de défaut.
Remarque : Toutes les représentations écran et textes d'in-
terface se rapportent à la version du logiciel au moment de
sa mise sur le marché. Il peut arriver que les représentations
écran, textes d'affichage et/ou fonctions diffèrent après une
mise à jour.
Masque d'état
Pour accéder au masque d'état à partir du masque de dé-
part, appuyez sur la touche
touches) ou actionnez plusieurs fois la touche
mande déportée à 3 touches).
Défilement vers la gauche
Défilement vers la droite
Augmentation du niveau d'assistance/Défilement
vers le haut
Réduction du niveau d'assistance/Défilement vers le
bas
Ouverture du menu Paramètres dans le masque d'état
(appui court)
Ouverture du menu rapide (à partir de chaque
masque sauf le masque d'état) (appui long > 1 s)
Augmentation du niveau d'assistance/Défilement
vers le haut
Réduction du niveau d'assistance/Défilement vers le
bas
Touche de sélection/parcours des masques d'écran
(appui court)
Touche de sélection/ouverture du menu (appui long
> 1 s)
des deux commandes déportées
(commande déportée à 5
(com-
