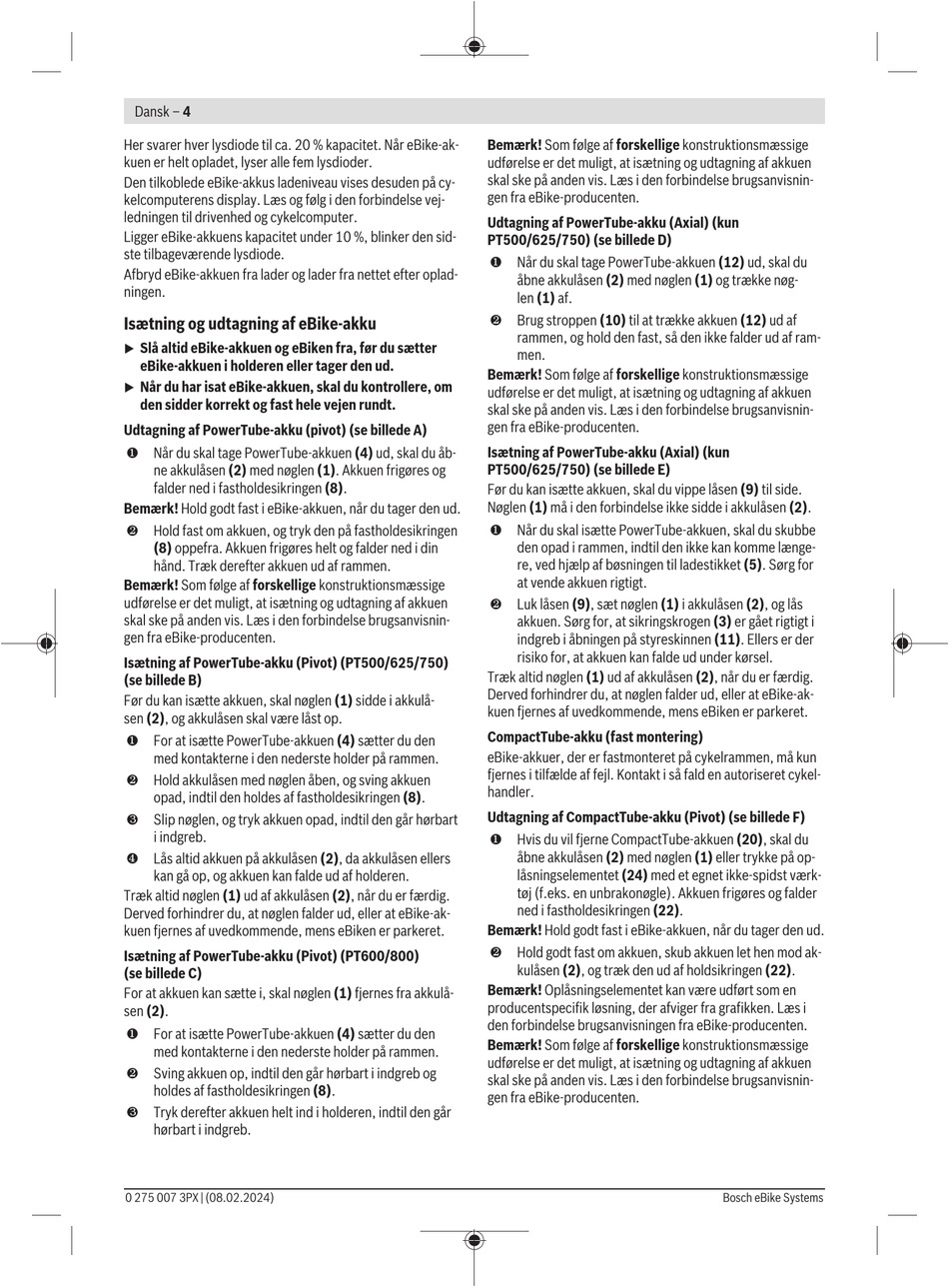

Dansk – 4
Her svarer hver lysdiode til ca. 20 % kapacitet. Når eBike-ak-
kuen er helt opladet, lyser alle fem lysdioder.
Den tilkoblede eBike-akkus ladeniveau vises desuden på cy-
kelcomputerens display. Læs og følg i den forbindelse vej-
ledningen til drivenhed og cykelcomputer.
Ligger eBike-akkuens kapacitet under 10 %, blinker den sid-
ste tilbageværende lysdiode.
Afbryd eBike-akkuen fra lader og lader fra nettet efter oplad-
ningen.
Isætning og udtagning af eBike-akku
Slå altid eBike-akkuen og eBiken fra, før du sætter
u
eBike-akkuen i holderen eller tager den ud.
Når du har isat eBike-akkuen, skal du kontrollere, om
u
den sidder korrekt og fast hele vejen rundt.
Udtagning af PowerTube-akku (pivot) (se billede A)
❶ Når du skal tage PowerTube-akkuen (4) ud, skal du åb-
ne akkulåsen (2) med nøglen (1). Akkuen frigøres og
falder ned i fastholdesikringen (8).
Bemærk! Hold godt fast i eBike-akkuen, når du tager den ud.
❷ Hold fast om akkuen, og tryk den på fastholdesikringen
(8) oppefra. Akkuen frigøres helt og falder ned i din
hånd. Træk derefter akkuen ud af rammen.
Bemærk! Som følge af forskellige konstruktionsmæssige
udførelse er det muligt, at isætning og udtagning af akkuen
skal ske på anden vis. Læs i den forbindelse brugsanvisnin-
gen fra eBike-producenten.
Isætning af PowerTube-akku (Pivot) (PT500/625/750)
(se billede B)
Før du kan isætte akkuen, skal nøglen (1) sidde i akkulå-
sen (2), og akkulåsen skal være låst op.
❶ For at isætte PowerTube-akkuen (4) sætter du den
med kontakterne i den nederste holder på rammen.
❷ Hold akkulåsen med nøglen åben, og sving akkuen
opad, indtil den holdes af fastholdesikringen (8).
❸ Slip nøglen, og tryk akkuen opad, indtil den går hørbart
i indgreb.
❹ Lås altid akkuen på akkulåsen (2), da akkulåsen ellers
kan gå op, og akkuen kan falde ud af holderen.
Træk altid nøglen (1) ud af akkulåsen (2), når du er færdig.
Derved forhindrer du, at nøglen falder ud, eller at eBike-ak-
kuen fjernes af uvedkommende, mens eBiken er parkeret.
Isætning af PowerTube-akku (Pivot) (PT600/800)
(se billede C)
For at akkuen kan sætte i, skal nøglen (1) fjernes fra akkulå-
sen (2).
❶ For at isætte PowerTube-akkuen (4) sætter du den
med kontakterne i den nederste holder på rammen.
❷ Sving akkuen op, indtil den går hørbart i indgreb og
holdes af fastholdesikringen (8).
❸ Tryk derefter akkuen helt ind i holderen, indtil den går
hørbart i indgreb.
0 275 007 3PX | (08.02.2024)
Bemærk! Som følge af forskellige konstruktionsmæssige
udførelse er det muligt, at isætning og udtagning af akkuen
skal ske på anden vis. Læs i den forbindelse brugsanvisnin-
gen fra eBike-producenten.
Udtagning af PowerTube-akku (Axial) (kun
PT500/625/750) (se billede D)
❶ Når du skal tage PowerTube-akkuen (12) ud, skal du
åbne akkulåsen (2) med nøglen (1) og trække nøg-
len (1) af.
❷ Brug stroppen (10) til at trække akkuen (12) ud af
rammen, og hold den fast, så den ikke falder ud af ram-
men.
Bemærk! Som følge af forskellige konstruktionsmæssige
udførelse er det muligt, at isætning og udtagning af akkuen
skal ske på anden vis. Læs i den forbindelse brugsanvisnin-
gen fra eBike-producenten.
Isætning af PowerTube-akku (Axial) (kun
PT500/625/750) (se billede E)
Før du kan isætte akkuen, skal du vippe låsen (9) til side.
Nøglen (1) må i den forbindelse ikke sidde i akkulåsen (2).
❶ Når du skal isætte PowerTube-akkuen, skal du skubbe
den opad i rammen, indtil den ikke kan komme længe-
re, ved hjælp af bøsningen til ladestikket (5). Sørg for
at vende akkuen rigtigt.
❷ Luk låsen (9), sæt nøglen (1) i akkulåsen (2), og lås
akkuen. Sørg for, at sikringskrogen (3) er gået rigtigt i
indgreb i åbningen på styreskinnen (11). Ellers er der
risiko for, at akkuen kan falde ud under kørsel.
Træk altid nøglen (1) ud af akkulåsen (2), når du er færdig.
Derved forhindrer du, at nøglen falder ud, eller at eBike-ak-
kuen fjernes af uvedkommende, mens eBiken er parkeret.
CompactTube-akku (fast montering)
eBike-akkuer, der er fastmonteret på cykelrammen, må kun
fjernes i tilfælde af fejl. Kontakt i så fald en autoriseret cykel-
handler.
Udtagning af CompactTube-akku (Pivot) (se billede F)
❶ Hvis du vil fjerne CompactTube-akkuen (20), skal du
åbne akkulåsen (2) med nøglen (1) eller trykke på op-
låsningselementet (24) med et egnet ikke-spidst værk-
tøj (f.eks. en unbrakonøgle). Akkuen frigøres og falder
ned i fastholdesikringen (22).
Bemærk! Hold godt fast i eBike-akkuen, når du tager den ud.
❷ Hold godt fast om akkuen, skub akkuen let hen mod ak-
kulåsen (2), og træk den ud af holdsikringen (22).
Bemærk! Oplåsningselementet kan være udført som en
producentspecifik løsning, der afviger fra grafikken. Læs i
den forbindelse brugsanvisningen fra eBike-producenten.
Bemærk! Som følge af forskellige konstruktionsmæssige
udførelse er det muligt, at isætning og udtagning af akkuen
skal ske på anden vis. Læs i den forbindelse brugsanvisnin-
gen fra eBike-producenten.
