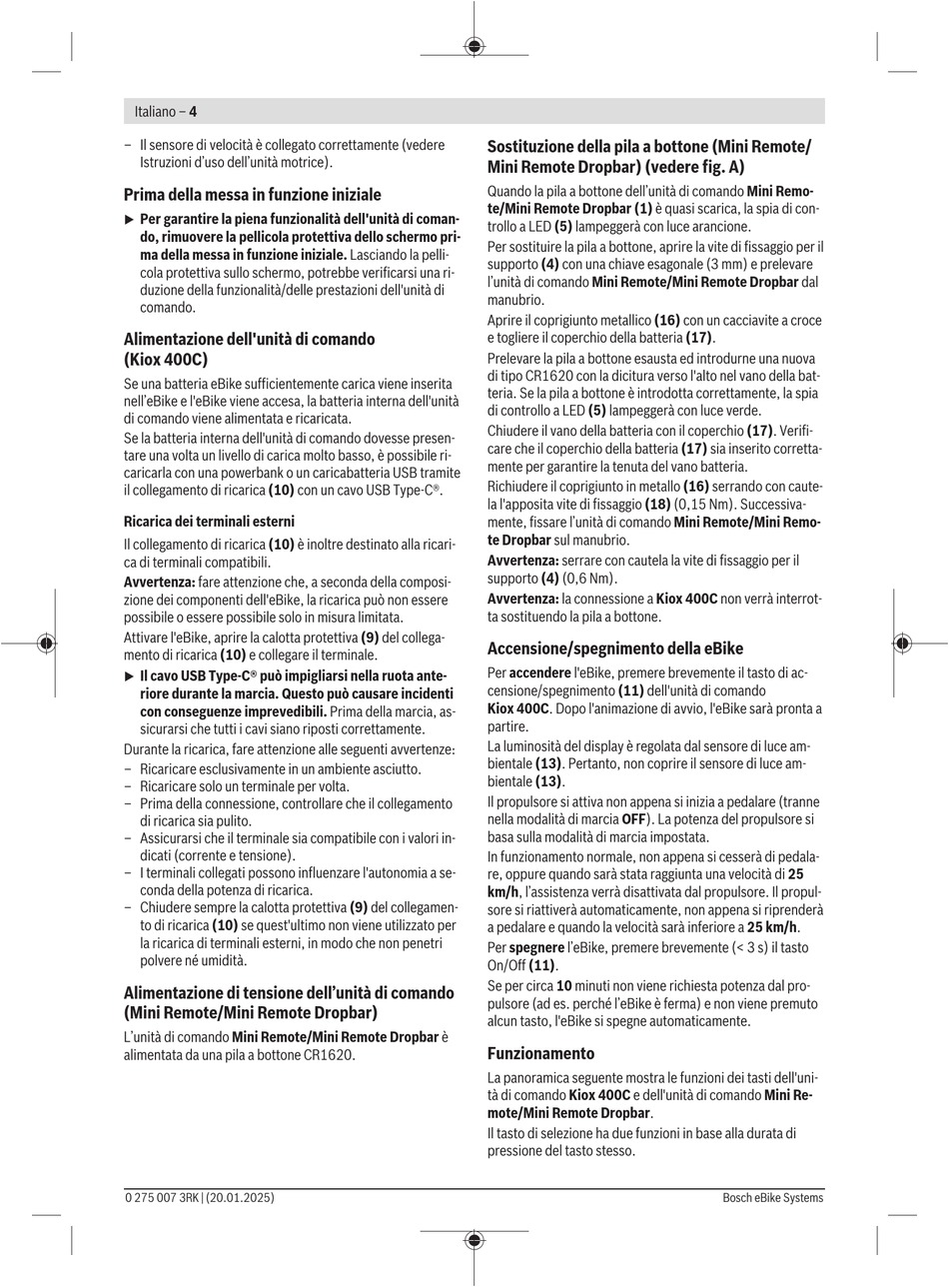

Italiano – 4
– Il sensore di velocità è collegato correttamente (vedere
Istruzioni d'uso dell'unità motrice).
Prima della messa in funzione iniziale
Per garantire la piena funzionalità dell'unità di coman-
u
do, rimuovere la pellicola protettiva dello schermo pri-
ma della messa in funzione iniziale. Lasciando la pelli-
cola protettiva sullo schermo, potrebbe verificarsi una ri-
duzione della funzionalità/delle prestazioni dell'unità di
comando.
Alimentazione dell'unità di comando
(Kiox 400C)
Se una batteria eBike sufficientemente carica viene inserita
nell'eBike e l'eBike viene accesa, la batteria interna dell'unità
di comando viene alimentata e ricaricata.
Se la batteria interna dell'unità di comando dovesse presen-
tare una volta un livello di carica molto basso, è possibile ri-
caricarla con una powerbank o un caricabatteria USB tramite
il collegamento di ricarica (10) con un cavo USB Type-C®.
Ricarica dei terminali esterni
Il collegamento di ricarica (10) è inoltre destinato alla ricari-
ca di terminali compatibili.
Avvertenza: fare attenzione che, a seconda della composi-
zione dei componenti dell'eBike, la ricarica può non essere
possibile o essere possibile solo in misura limitata.
Attivare l'eBike, aprire la calotta protettiva (9) del collega-
mento di ricarica (10) e collegare il terminale.
Il cavo USB Type-C® può impigliarsi nella ruota ante-
u
riore durante la marcia. Questo può causare incidenti
con conseguenze imprevedibili. Prima della marcia, as-
sicurarsi che tutti i cavi siano riposti correttamente.
Durante la ricarica, fare attenzione alle seguenti avvertenze:
– Ricaricare esclusivamente in un ambiente asciutto.
– Ricaricare solo un terminale per volta.
– Prima della connessione, controllare che il collegamento
di ricarica sia pulito.
– Assicurarsi che il terminale sia compatibile con i valori in-
dicati (corrente e tensione).
– I terminali collegati possono influenzare l'autonomia a se-
conda della potenza di ricarica.
– Chiudere sempre la calotta protettiva (9) del collegamen-
to di ricarica (10) se quest'ultimo non viene utilizzato per
la ricarica di terminali esterni, in modo che non penetri
polvere né umidità.
Alimentazione di tensione dell'unità di comando
(Mini Remote/Mini Remote Dropbar)
L'unità di comando Mini Remote/Mini Remote Dropbar è
alimentata da una pila a bottone CR1620.
0 275 007 3RK | (20.01.2025)
Sostituzione della pila a bottone (Mini Remote/
Mini Remote Dropbar) (vedere fig. A)
Quando la pila a bottone dell'unità di comando Mini Remo-
te/Mini Remote Dropbar (1) è quasi scarica, la spia di con-
trollo a LED (5) lampeggerà con luce arancione.
Per sostituire la pila a bottone, aprire la vite di fissaggio per il
supporto (4) con una chiave esagonale (3 mm) e prelevare
l'unità di comando Mini Remote/Mini Remote Dropbar dal
manubrio.
Aprire il coprigiunto metallico (16) con un cacciavite a croce
e togliere il coperchio della batteria (17).
Prelevare la pila a bottone esausta ed introdurne una nuova
di tipo CR1620 con la dicitura verso l'alto nel vano della bat-
teria. Se la pila a bottone è introdotta correttamente, la spia
di controllo a LED (5) lampeggerà con luce verde.
Chiudere il vano della batteria con il coperchio (17). Verifi-
care che il coperchio della batteria (17) sia inserito corretta-
mente per garantire la tenuta del vano batteria.
Richiudere il coprigiunto in metallo (16) serrando con caute-
la l'apposita vite di fissaggio (18) (0,15 Nm). Successiva-
mente, fissare l'unità di comando Mini Remote/Mini Remo-
te Dropbar sul manubrio.
Avvertenza: serrare con cautela la vite di fissaggio per il
supporto (4) (0,6 Nm).
Avvertenza: la connessione a Kiox 400C non verrà interrot-
ta sostituendo la pila a bottone.
Accensione/spegnimento della eBike
Per accendere l'eBike, premere brevemente il tasto di ac-
censione/spegnimento (11) dell'unità di comando
Kiox 400C. Dopo l'animazione di avvio, l'eBike sarà pronta a
partire.
La luminosità del display è regolata dal sensore di luce am-
bientale (13). Pertanto, non coprire il sensore di luce am-
bientale (13).
Il propulsore si attiva non appena si inizia a pedalare (tranne
nella modalità di marcia OFF). La potenza del propulsore si
basa sulla modalità di marcia impostata.
In funzionamento normale, non appena si cesserà di pedala-
re, oppure quando sarà stata raggiunta una velocità di 25
km/h, l'assistenza verrà disattivata dal propulsore. Il propul-
sore si riattiverà automaticamente, non appena si riprenderà
a pedalare e quando la velocità sarà inferiore a 25 km/h.
Per spegnere l'eBike, premere brevemente (< 3 s) il tasto
On/Off (11).
Se per circa 10 minuti non viene richiesta potenza dal pro-
pulsore (ad es. perché l'eBike è ferma) e non viene premuto
alcun tasto, l'eBike si spegne automaticamente.
Funzionamento
La panoramica seguente mostra le funzioni dei tasti dell'uni-
tà di comando Kiox 400C e dell'unità di comando Mini Re-
mote/Mini Remote Dropbar.
Il tasto di selezione ha due funzioni in base alla durata di
pressione del tasto stesso.
