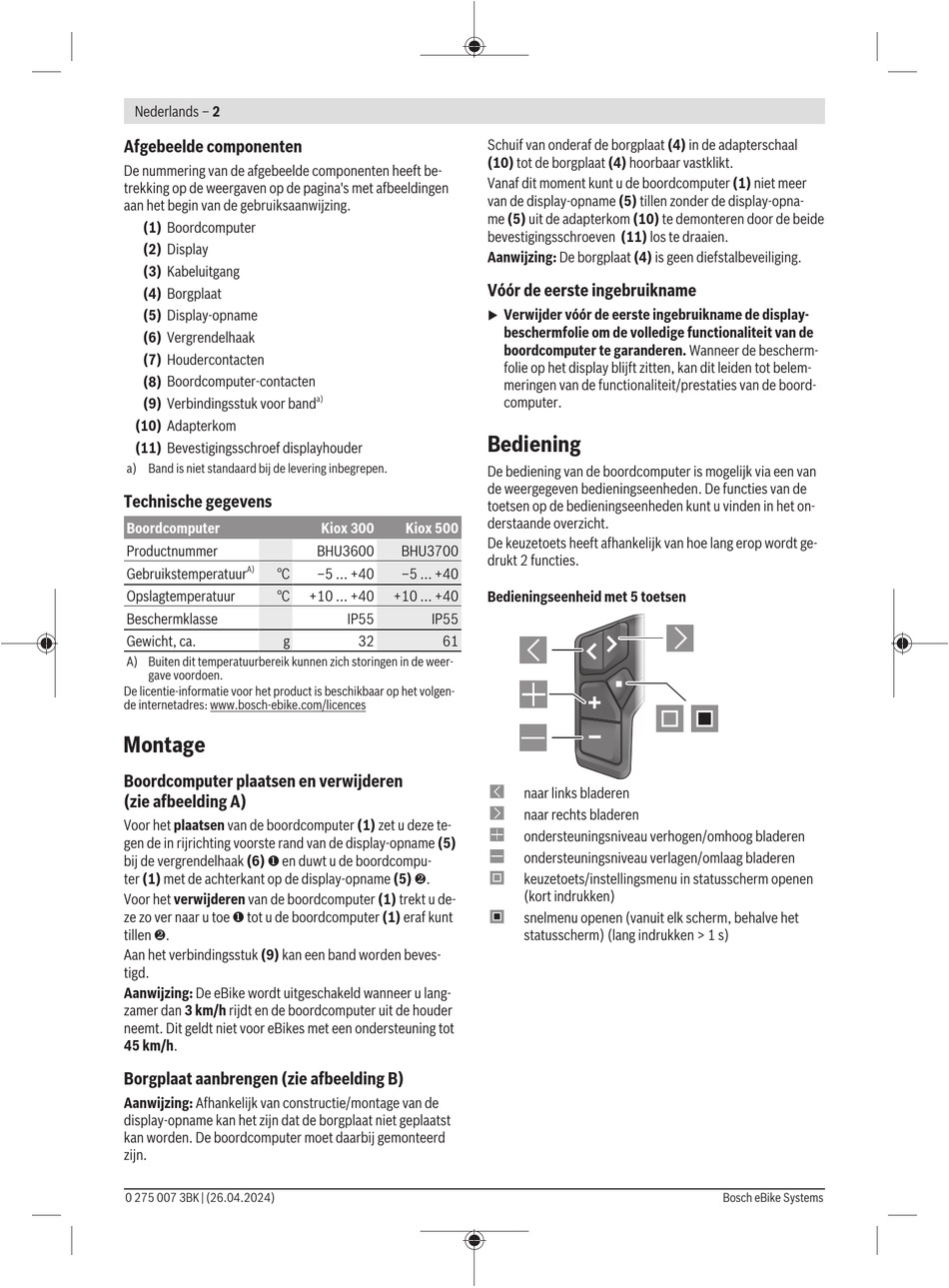

Nederlands – 2
Afgebeelde componenten
De nummering van de afgebeelde componenten heeft be-
trekking op de weergaven op de pagina's met afbeeldingen
aan het begin van de gebruiksaanwijzing.
(1) Boordcomputer
(2) Display
(3) Kabeluitgang
(4) Borgplaat
(5) Display-opname
(6) Vergrendelhaak
(7) Houdercontacten
(8) Boordcomputer-contacten
(9) Verbindingsstuk voor band
(10) Adapterkom
(11) Bevestigingsschroef displayhouder
a) Band is niet standaard bij de levering inbegrepen.
Technische gegevens
Boordcomputer
Productnummer
A)
Gebruikstemperatuur °C
Opslagtemperatuur °C
Beschermklasse
Gewicht, ca. g
A) Buiten dit temperatuurbereik kunnen zich storingen in de weer-
gave voordoen.
De licentie-informatie voor het product is beschikbaar op het volgen-
de internetadres: www.bosch-ebike.com/licences
Montage
Boordcomputer plaatsen en verwijderen
(zie afbeelding A)
Voor het plaatsen van de boordcomputer (1) zet u deze te-
gen de in rijrichting voorste rand van de display-opname (5)
bij de vergrendelhaak (6) ❶ en duwt u de boordcompu-
ter (1) met de achterkant op de display-opname (5) ❷.
Voor het verwijderen van de boordcomputer (1) trekt u de-
ze zo ver naar u toe ❶ tot u de boordcomputer (1) eraf kunt
tillen ❷.
Aan het verbindingsstuk (9) kan een band worden beves-
tigd.
Aanwijzing: De eBike wordt uitgeschakeld wanneer u lang-
zamer dan 3 km/h rijdt en de boordcomputer uit de houder
neemt. Dit geldt niet voor eBikes met een ondersteuning tot
45 km/h.
Borgplaat aanbrengen (zie afbeelding B)
Aanwijzing: Afhankelijk van constructie/montage van de
display-opname kan het zijn dat de borgplaat niet geplaatst
kan worden. De boordcomputer moet daarbij gemonteerd
zijn.
0 275 007 3BK | (26.04.2024)
Schuif van onderaf de borgplaat (4) in de adapterschaal
(10) tot de borgplaat (4) hoorbaar vastklikt.
Vanaf dit moment kunt u de boordcomputer (1) niet meer
van de display-opname (5) tillen zonder de display-opna-
me (5) uit de adapterkom (10) te demonteren door de beide
bevestigingsschroeven (11) los te draaien.
Aanwijzing: De borgplaat (4) is geen diefstalbeveiliging.
Vóór de eerste ingebruikname
u
a)
Bediening
De bediening van de boordcomputer is mogelijk via een van
de weergegeven bedieningseenheden. De functies van de
toetsen op de bedieningseenheden kunt u vinden in het on-
derstaande overzicht.
Kiox 300 Kiox 500
De keuzetoets heeft afhankelijk van hoe lang erop wordt ge-
BHU3600 BHU3700
drukt 2 functies.
–5 ... +40 –5 ... +40
+10 ... +40 +10 ... +40 Bedieningseenheid met 5 toetsen
IP55 IP55
32 61
Verwijder vóór de eerste ingebruikname de display-
beschermfolie om de volledige functionaliteit van de
boordcomputer te garanderen. Wanneer de bescherm-
folie op het display blijft zitten, kan dit leiden tot belem-
meringen van de functionaliteit/prestaties van de boord-
computer.
naar links bladeren
naar rechts bladeren
ondersteuningsniveau verhogen/omhoog bladeren
ondersteuningsniveau verlagen/omlaag bladeren
keuzetoets/instellingsmenu in statusscherm openen
(kort indrukken)
snelmenu openen (vanuit elk scherm, behalve het
statusscherm) (lang indrukken > 1 s)
