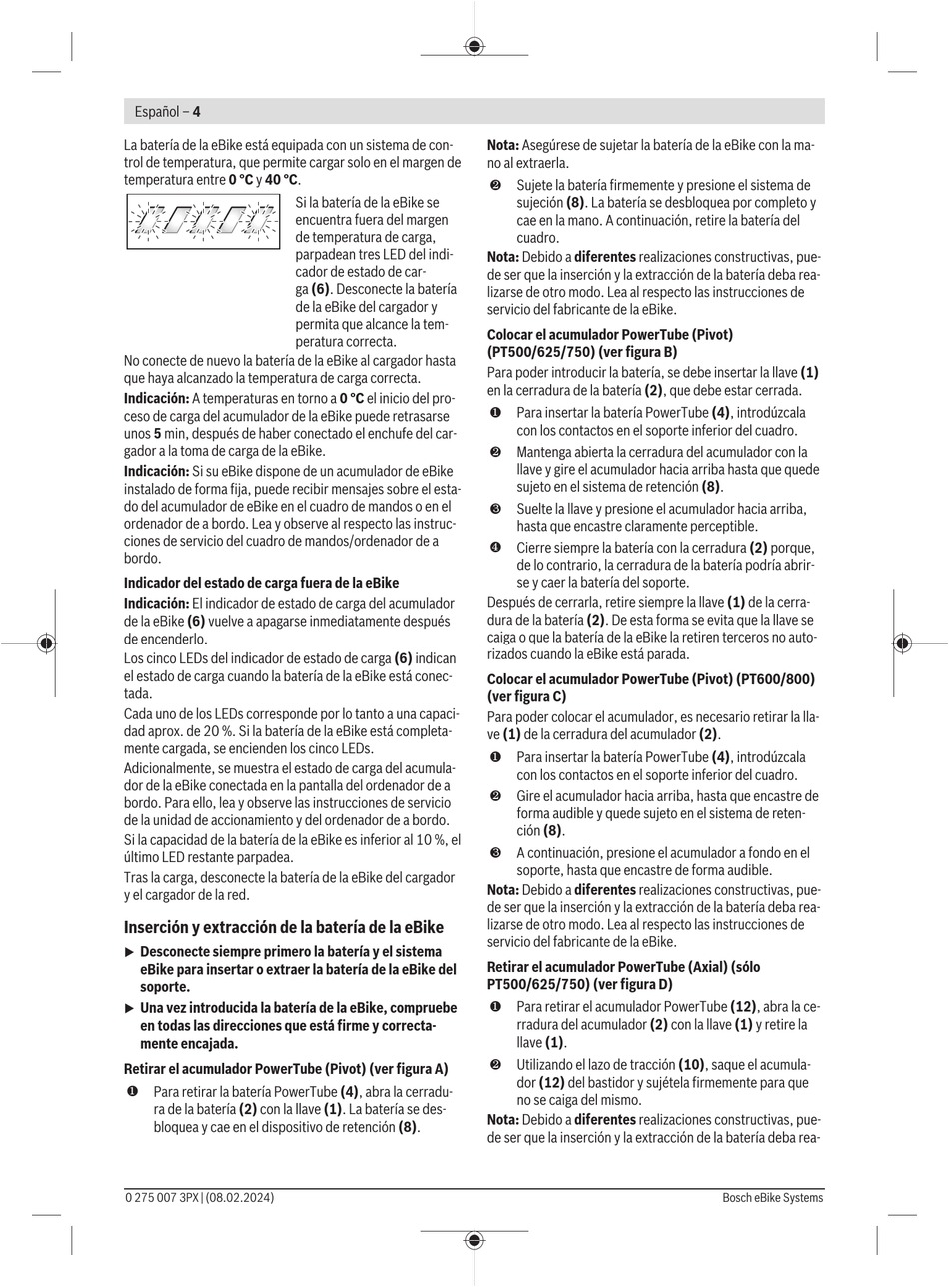

Español – 4
La batería de la eBike está equipada con un sistema de con-
trol de temperatura, que permite cargar solo en el margen de
temperatura entre 0 °C y 40 °C.
Si la batería de la eBike se
encuentra fuera del margen
de temperatura de carga,
parpadean tres LED del indi-
cador de estado de car-
ga (6). Desconecte la batería
de la eBike del cargador y
permita que alcance la tem-
peratura correcta.
No conecte de nuevo la batería de la eBike al cargador hasta
que haya alcanzado la temperatura de carga correcta.
Indicación: A temperaturas en torno a 0 °C el inicio del pro-
ceso de carga del acumulador de la eBike puede retrasarse
unos 5 min, después de haber conectado el enchufe del car-
gador a la toma de carga de la eBike.
Indicación: Si su eBike dispone de un acumulador de eBike
instalado de forma fija, puede recibir mensajes sobre el esta-
do del acumulador de eBike en el cuadro de mandos o en el
ordenador de a bordo. Lea y observe al respecto las instruc-
ciones de servicio del cuadro de mandos/ordenador de a
bordo.
Indicador del estado de carga fuera de la eBike
Indicación: El indicador de estado de carga del acumulador
de la eBike (6) vuelve a apagarse inmediatamente después
de encenderlo.
Los cinco LEDs del indicador de estado de carga (6) indican
el estado de carga cuando la batería de la eBike está conec-
tada.
Cada uno de los LEDs corresponde por lo tanto a una capaci-
dad aprox. de 20 %. Si la batería de la eBike está completa-
mente cargada, se encienden los cinco LEDs.
Adicionalmente, se muestra el estado de carga del acumula-
dor de la eBike conectada en la pantalla del ordenador de a
bordo. Para ello, lea y observe las instrucciones de servicio
de la unidad de accionamiento y del ordenador de a bordo.
Si la capacidad de la batería de la eBike es inferior al 10 %, el
último LED restante parpadea.
Tras la carga, desconecte la batería de la eBike del cargador
y el cargador de la red.
Inserción y extracción de la batería de la eBike
Desconecte siempre primero la batería y el sistema
u
eBike para insertar o extraer la batería de la eBike del
soporte.
Una vez introducida la batería de la eBike, compruebe
u
en todas las direcciones que está firme y correcta-
mente encajada.
Retirar el acumulador PowerTube (Pivot) (ver figura A)
❶ Para retirar la batería PowerTube (4), abra la cerradu-
ra de la batería (2) con la llave (1). La batería se des-
bloquea y cae en el dispositivo de retención (8).
0 275 007 3PX | (08.02.2024)
Nota: Asegúrese de sujetar la batería de la eBike con la ma-
no al extraerla.
❷ Sujete la batería firmemente y presione el sistema de
sujeción (8). La batería se desbloquea por completo y
cae en la mano. A continuación, retire la batería del
cuadro.
Nota: Debido a diferentes realizaciones constructivas, pue-
de ser que la inserción y la extracción de la batería deba rea-
lizarse de otro modo. Lea al respecto las instrucciones de
servicio del fabricante de la eBike.
Colocar el acumulador PowerTube (Pivot)
(PT500/625/750) (ver figura B)
Para poder introducir la batería, se debe insertar la llave (1)
en la cerradura de la batería (2), que debe estar cerrada.
❶ Para insertar la batería PowerTube (4), introdúzcala
con los contactos en el soporte inferior del cuadro.
❷ Mantenga abierta la cerradura del acumulador con la
llave y gire el acumulador hacia arriba hasta que quede
sujeto en el sistema de retención (8).
❸ Suelte la llave y presione el acumulador hacia arriba,
hasta que encastre claramente perceptible.
❹ Cierre siempre la batería con la cerradura (2) porque,
de lo contrario, la cerradura de la batería podría abrir-
se y caer la batería del soporte.
Después de cerrarla, retire siempre la llave (1) de la cerra-
dura de la batería (2). De esta forma se evita que la llave se
caiga o que la batería de la eBike la retiren terceros no auto-
rizados cuando la eBike está parada.
Colocar el acumulador PowerTube (Pivot) (PT600/800)
(ver figura C)
Para poder colocar el acumulador, es necesario retirar la lla-
ve (1) de la cerradura del acumulador (2).
❶ Para insertar la batería PowerTube (4), introdúzcala
con los contactos en el soporte inferior del cuadro.
❷ Gire el acumulador hacia arriba, hasta que encastre de
forma audible y quede sujeto en el sistema de reten-
ción (8).
❸ A continuación, presione el acumulador a fondo en el
soporte, hasta que encastre de forma audible.
Nota: Debido a diferentes realizaciones constructivas, pue-
de ser que la inserción y la extracción de la batería deba rea-
lizarse de otro modo. Lea al respecto las instrucciones de
servicio del fabricante de la eBike.
Retirar el acumulador PowerTube (Axial) (sólo
PT500/625/750) (ver figura D)
❶ Para retirar el acumulador PowerTube (12), abra la ce-
rradura del acumulador (2) con la llave (1) y retire la
llave (1).
❷ Utilizando el lazo de tracción (10), saque el acumula-
dor (12) del bastidor y sujétela firmemente para que
no se caiga del mismo.
Nota: Debido a diferentes realizaciones constructivas, pue-
de ser que la inserción y la extracción de la batería deba rea-
