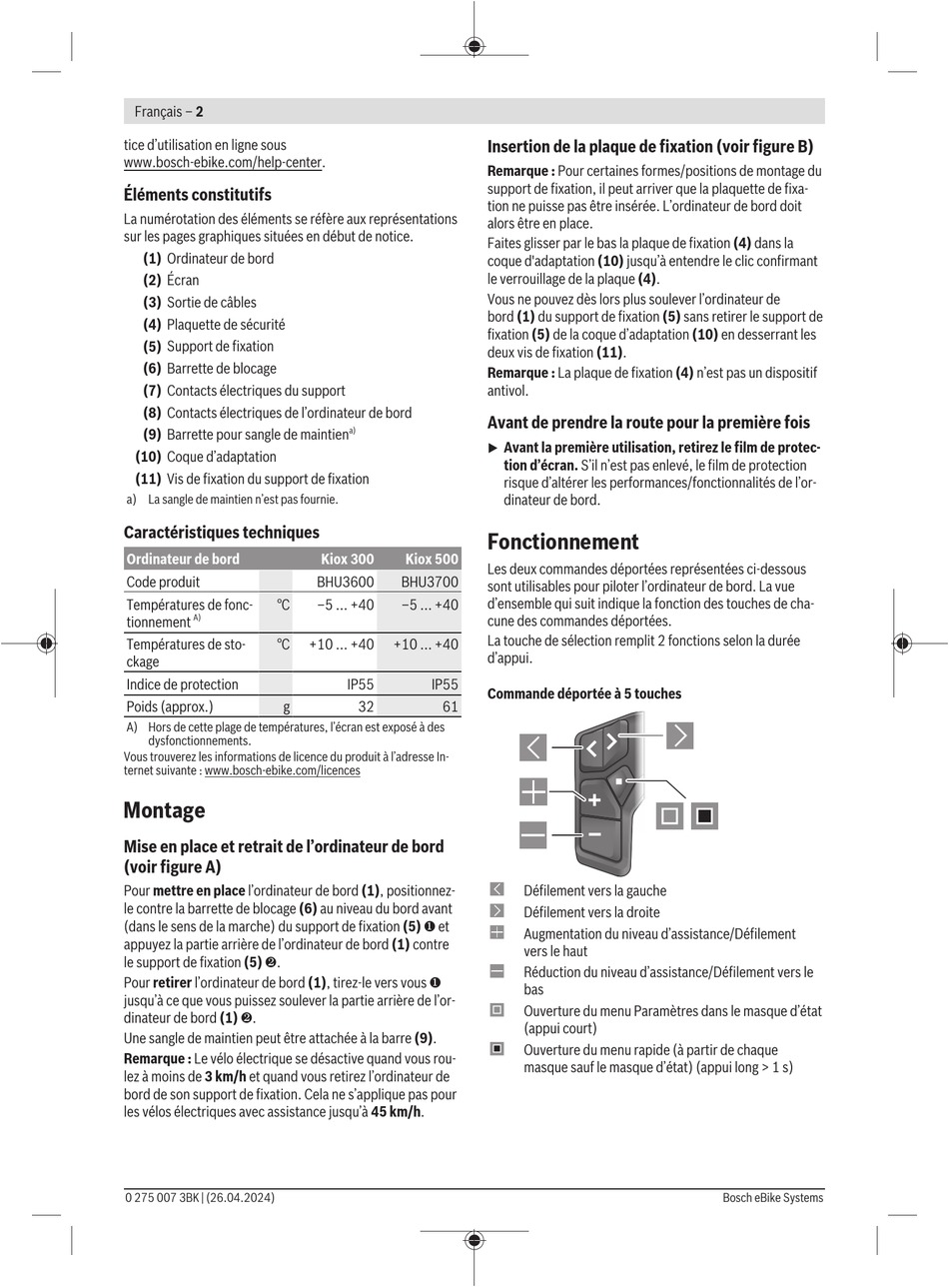

Français – 2
tice d'utilisation en ligne sous
www.bosch-ebike.com/help-center.
Éléments constitutifs
La numérotation des éléments se réfère aux représentations
sur les pages graphiques situées en début de notice.
(1) Ordinateur de bord
(2) Écran
(3) Sortie de câbles
(4) Plaquette de sécurité
(5) Support de fixation
(6) Barrette de blocage
(7) Contacts électriques du support
(8) Contacts électriques de l'ordinateur de bord
(9) Barrette pour sangle de maintien
(10) Coque d'adaptation
(11) Vis de fixation du support de fixation
a) La sangle de maintien n'est pas fournie.
Caractéristiques techniques
Ordinateur de bord
Code produit
Températures de fonc- °C
A)
tionnement
Températures de sto- °C
ckage
Indice de protection
Poids (approx.) g
A) Hors de cette plage de températures, l'écran est exposé à des
dysfonctionnements.
Vous trouverez les informations de licence du produit à l'adresse In-
ternet suivante : www.bosch-ebike.com/licences
Montage
Mise en place et retrait de l'ordinateur de bord
(voir figure A)
Pour mettre en place l'ordinateur de bord (1), positionnez-
le contre la barrette de blocage (6) au niveau du bord avant
(dans le sens de la marche) du support de fixation (5) ❶ et
appuyez la partie arrière de l'ordinateur de bord (1) contre
le support de fixation (5) ❷.
Pour retirer l'ordinateur de bord (1), tirez-le vers vous ❶
jusqu'à ce que vous puissez soulever la partie arrière de l'or-
dinateur de bord (1) ❷.
Une sangle de maintien peut être attachée à la barre (9).
Remarque : Le vélo électrique se désactive quand vous rou-
lez à moins de 3 km/h et quand vous retirez l'ordinateur de
bord de son support de fixation. Cela ne s'applique pas pour
les vélos électriques avec assistance jusqu'à 45 km/h.
0 275 007 3BK | (26.04.2024)
Insertion de la plaque de fixation (voir figure B)
Remarque : Pour certaines formes/positions de montage du
support de fixation, il peut arriver que la plaquette de fixa-
tion ne puisse pas être insérée. L'ordinateur de bord doit
alors être en place.
Faites glisser par le bas la plaque de fixation (4) dans la
coque d'adaptation (10) jusqu'à entendre le clic confirmant
le verrouillage de la plaque (4).
Vous ne pouvez dès lors plus soulever l'ordinateur de
bord (1) du support de fixation (5) sans retirer le support de
fixation (5) de la coque d'adaptation (10) en desserrant les
deux vis de fixation (11).
Remarque : La plaque de fixation (4) n'est pas un dispositif
antivol.
Avant de prendre la route pour la première fois
a)
u
Fonctionnement
Kiox 300 Kiox 500
Les deux commandes déportées représentées ci-dessous
BHU3600 BHU3700
sont utilisables pour piloter l'ordinateur de bord. La vue
d'ensemble qui suit indique la fonction des touches de cha-
–5 ... +40 –5 ... +40
cune des commandes déportées.
La touche de sélection remplit 2 fonctions selon la durée
+10 ... +40 +10 ... +40
d'appui.
IP55 IP55
Commande déportée à 5 touches
32 61
Avant la première utilisation, retirez le film de protec-
tion d'écran. S'il n'est pas enlevé, le film de protection
risque d'altérer les performances/fonctionnalités de l'or-
dinateur de bord.
Défilement vers la gauche
Défilement vers la droite
Augmentation du niveau d'assistance/Défilement
vers le haut
Réduction du niveau d'assistance/Défilement vers le
bas
Ouverture du menu Paramètres dans le masque d'état
(appui court)
Ouverture du menu rapide (à partir de chaque
masque sauf le masque d'état) (appui long > 1 s)
