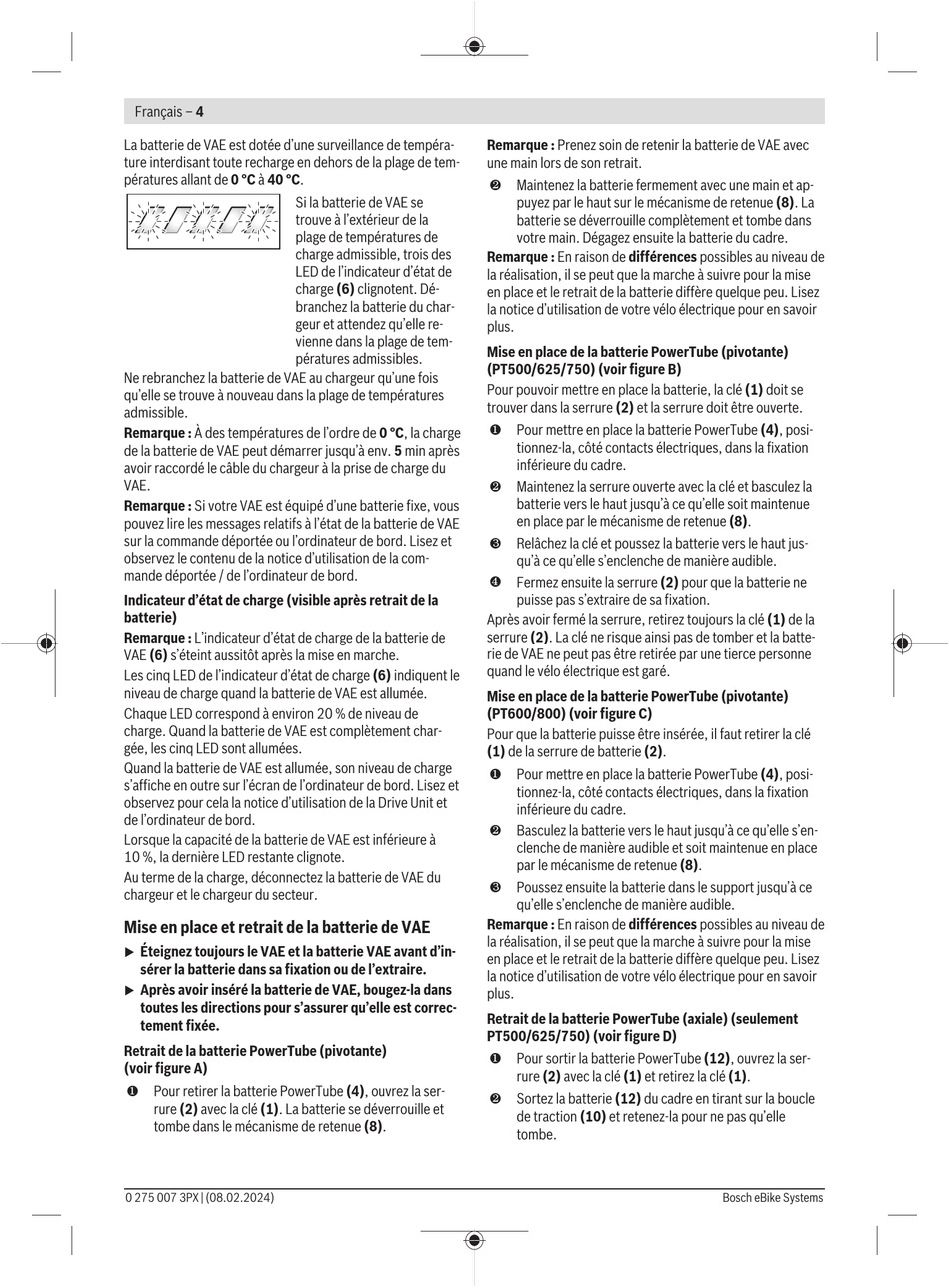

Français – 4
La batterie de VAE est dotée d'une surveillance de tempéra-
ture interdisant toute recharge en dehors de la plage de tem-
pératures allant de 0 °C à 40 °C.
Si la batterie de VAE se
trouve à l'extérieur de la
plage de températures de
charge admissible, trois des
LED de l'indicateur d'état de
charge (6) clignotent. Dé-
branchez la batterie du char-
geur et attendez qu'elle re-
vienne dans la plage de tem-
pératures admissibles.
Ne rebranchez la batterie de VAE au chargeur qu'une fois
qu'elle se trouve à nouveau dans la plage de températures
admissible.
Remarque : À des températures de l'ordre de 0 °C, la charge
de la batterie de VAE peut démarrer jusqu'à env. 5 min après
avoir raccordé le câble du chargeur à la prise de charge du
VAE.
Remarque : Si votre VAE est équipé d'une batterie fixe, vous
pouvez lire les messages relatifs à l'état de la batterie de VAE
sur la commande déportée ou l'ordinateur de bord. Lisez et
observez le contenu de la notice d'utilisation de la com-
mande déportée / de l'ordinateur de bord.
Indicateur d'état de charge (visible après retrait de la
batterie)
Remarque : L'indicateur d'état de charge de la batterie de
VAE (6) s'éteint aussitôt après la mise en marche.
Les cinq LED de l'indicateur d'état de charge (6) indiquent le
niveau de charge quand la batterie de VAE est allumée.
Chaque LED correspond à environ 20 % de niveau de
charge. Quand la batterie de VAE est complètement char-
gée, les cinq LED sont allumées.
Quand la batterie de VAE est allumée, son niveau de charge
s'affiche en outre sur l'écran de l'ordinateur de bord. Lisez et
observez pour cela la notice d'utilisation de la Drive Unit et
de l'ordinateur de bord.
Lorsque la capacité de la batterie de VAE est inférieure à
10 %, la dernière LED restante clignote.
Au terme de la charge, déconnectez la batterie de VAE du
chargeur et le chargeur du secteur.
Mise en place et retrait de la batterie de VAE
Éteignez toujours le VAE et la batterie VAE avant d'in-
u
sérer la batterie dans sa fixation ou de l'extraire.
Après avoir inséré la batterie de VAE, bougez-la dans
u
toutes les directions pour s'assurer qu'elle est correc-
tement fixée.
Retrait de la batterie PowerTube (pivotante)
(voir figure A)
❶ Pour retirer la batterie PowerTube (4), ouvrez la ser-
rure (2) avec la clé (1). La batterie se déverrouille et
tombe dans le mécanisme de retenue (8).
0 275 007 3PX | (08.02.2024)
Remarque : Prenez soin de retenir la batterie de VAE avec
une main lors de son retrait.
❷ Maintenez la batterie fermement avec une main et ap-
puyez par le haut sur le mécanisme de retenue (8). La
batterie se déverrouille complètement et tombe dans
votre main. Dégagez ensuite la batterie du cadre.
Remarque : En raison de différences possibles au niveau de
la réalisation, il se peut que la marche à suivre pour la mise
en place et le retrait de la batterie diffère quelque peu. Lisez
la notice d'utilisation de votre vélo électrique pour en savoir
plus.
Mise en place de la batterie PowerTube (pivotante)
(PT500/625/750) (voir figure B)
Pour pouvoir mettre en place la batterie, la clé (1) doit se
trouver dans la serrure (2) et la serrure doit être ouverte.
❶ Pour mettre en place la batterie PowerTube (4), posi-
tionnez-la, côté contacts électriques, dans la fixation
inférieure du cadre.
❷ Maintenez la serrure ouverte avec la clé et basculez la
batterie vers le haut jusqu'à ce qu'elle soit maintenue
en place par le mécanisme de retenue (8).
❸ Relâchez la clé et poussez la batterie vers le haut jus-
qu'à ce qu'elle s'enclenche de manière audible.
❹ Fermez ensuite la serrure (2) pour que la batterie ne
puisse pas s'extraire de sa fixation.
Après avoir fermé la serrure, retirez toujours la clé (1) de la
serrure (2). La clé ne risque ainsi pas de tomber et la batte-
rie de VAE ne peut pas être retirée par une tierce personne
quand le vélo électrique est garé.
Mise en place de la batterie PowerTube (pivotante)
(PT600/800) (voir figure C)
Pour que la batterie puisse être insérée, il faut retirer la clé
(1) de la serrure de batterie (2).
❶ Pour mettre en place la batterie PowerTube (4), posi-
tionnez-la, côté contacts électriques, dans la fixation
inférieure du cadre.
❷ Basculez la batterie vers le haut jusqu'à ce qu'elle s'en-
clenche de manière audible et soit maintenue en place
par le mécanisme de retenue (8).
❸ Poussez ensuite la batterie dans le support jusqu'à ce
qu'elle s'enclenche de manière audible.
Remarque : En raison de différences possibles au niveau de
la réalisation, il se peut que la marche à suivre pour la mise
en place et le retrait de la batterie diffère quelque peu. Lisez
la notice d'utilisation de votre vélo électrique pour en savoir
plus.
Retrait de la batterie PowerTube (axiale) (seulement
PT500/625/750) (voir figure D)
❶ Pour sortir la batterie PowerTube (12), ouvrez la ser-
rure (2) avec la clé (1) et retirez la clé (1).
❷ Sortez la batterie (12) du cadre en tirant sur la boucle
de traction (10) et retenez-la pour ne pas qu'elle
tombe.
