Prophete GENIESSER Bedienungsanleitung Seite 408

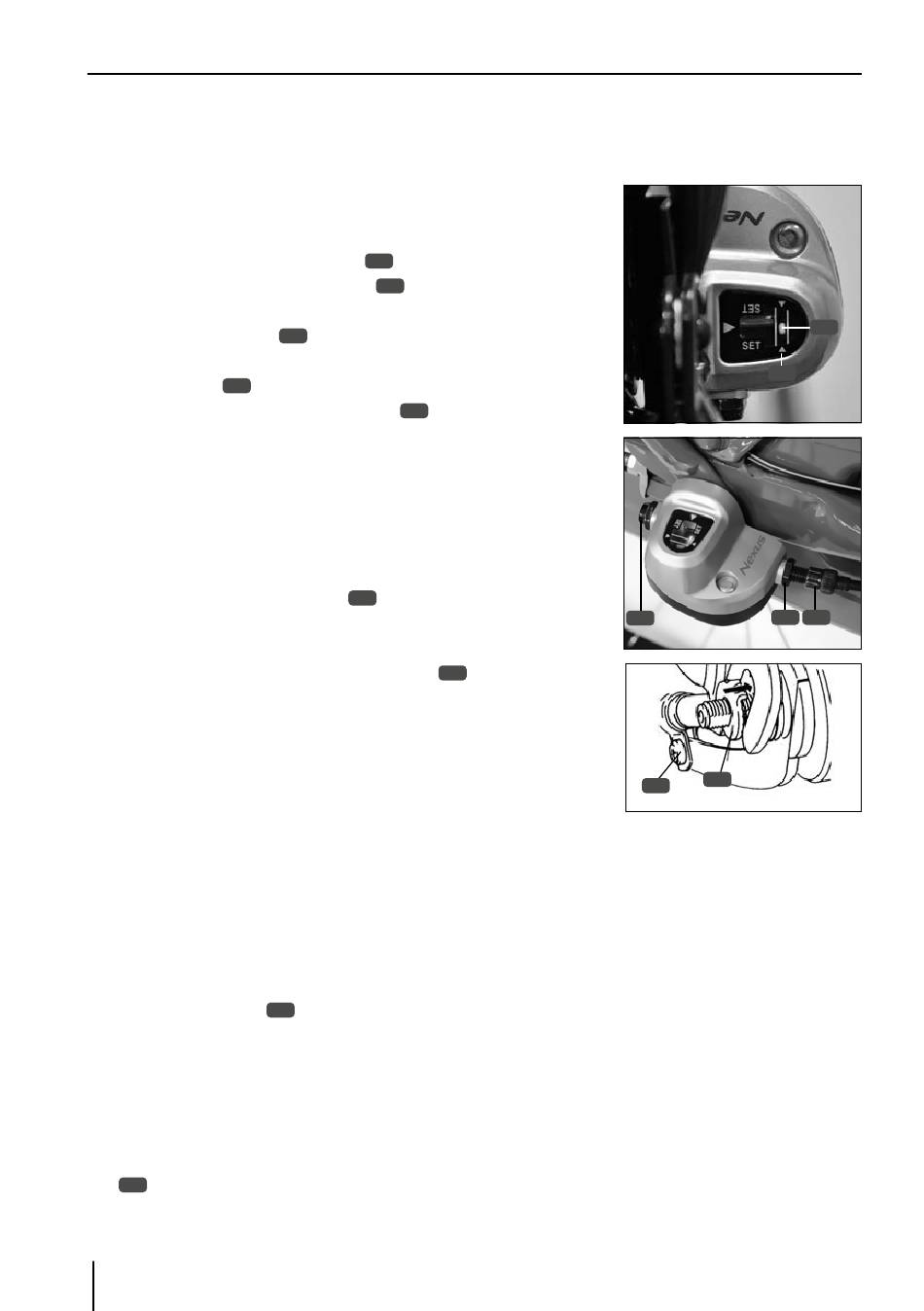

VERSNELLINGSMECHANISME
SHIMANO NEXUS INTER 3
VERSNELLING INSTELLEN
1. Schakel de draaihandgreep van de 1e naar de 2e versnelling.
2. Controleer of de gele markering
binnenzijde van beide grenslijnen
3. Als het versnellingssysteem moet worden afgesteld, maakt u
eerst de contramoer
4. Stel vervolgens het versnellingssysteem met behulp van de
instelschroef in.
221
5. Span na het instellen de contramoer
6. Controleer de correcte werking van het versnellingssysteem
door meermaals de versnellingen door te schakelen.
ACHTERWIEL DEMONTEREN
1. Stel op de draaihandgreep de 1e versnelling in.
2. Maak de bevestigingsschroef
3. Verwijder de versnellingsbox.
4. Trek nu de zichtbare versnellingspen uit het asboorgat.
5. Maak de schroef van de remtegenhouder
de van de fiets met een schroevendraaier los.
6. Maak de asmoeren aan beide zijden van het achterwiel met
een sleutel van 15 mm los.
ACHTERWIEL MONTEREN
1. Stel op de draaihandgreep de 1e versnelling in.
2. Plaats de ketting op het tandwiel.
3. Plaats het achterwiel in het uitvaleinde. Let op dat het loop-
wiel recht in de opname zit en de ketting gepast gespannen
is.
(zie hoofdstuk Kettingspanning).
4. Plaats de borgveer
tanding in het uitvaleinde ligt.
5. Plaats de onderlegschijf op de rechter aszijde.
6. Bevestig het loopwiel aan beide zijden met de asmoeren. Span
deze met een sleutel van 15 m stevig aan (zie hoofdstuk Draaimo-
mentstandaardwaarden).
7. Bevestig de tegenhouderbeugel met behulp van de kraagschroef
op de linkerzijde aan het frame.
222
8. Schuif de versnellingspen tot aan de aanslag en de asvoering op
NL 62
in het midden aan de
217
staat.
218
los.
220
opnieuw stevig aan.
220
aan de versnellingsbox los.
219
222
aan de linkerzijde op de as zodat de ver-
223
219
aan de linkerzij-
222
217
218
220 221
223
