Elektrofahrrad
Bedienungsanleitung
Notice d'utilisation /Manuale d'Uso/Navodila
Aktionszeitraum 03/2017, Typ: 36V/12,8Ah
Originalbetriebsanleitung
13.02.2017 10:51:03
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Prophete epac e-city fahrrad 28
Inhaltszusammenfassung für Prophete epac e-city fahrrad 28

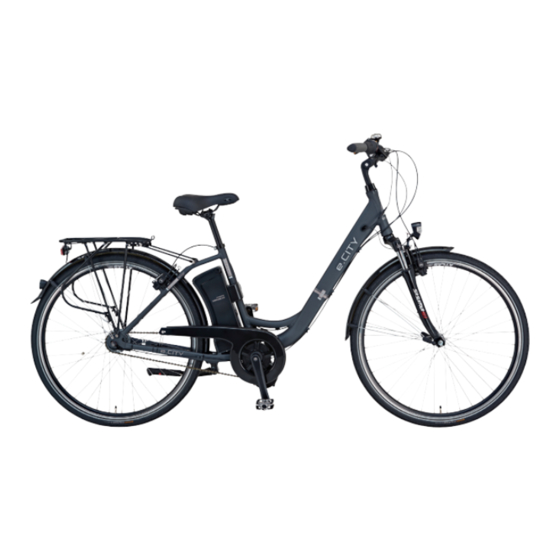

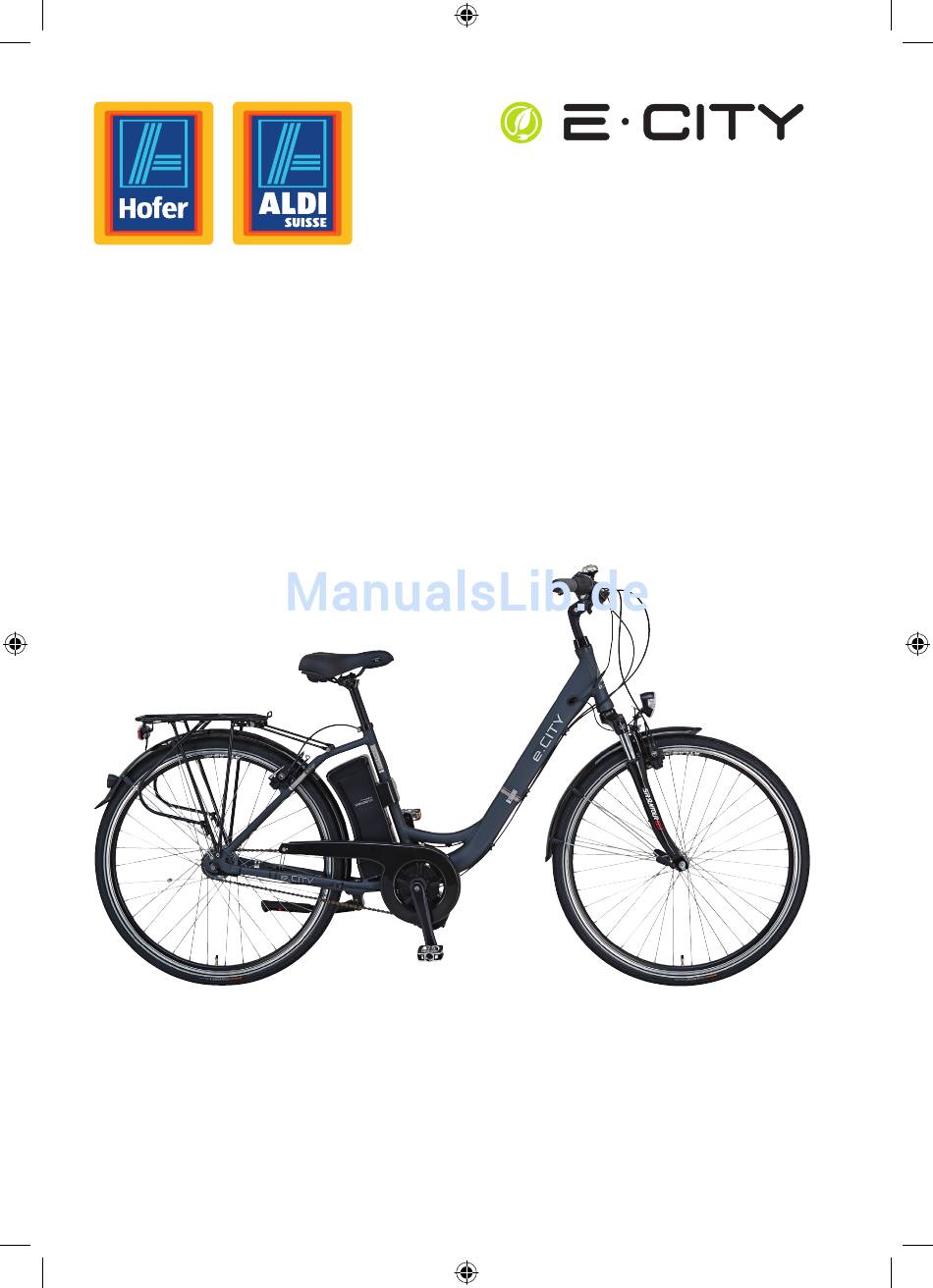

- Seite 1 Elektrofahrrad Vélo électrique/Bicicletta elettrica/Električno kolo Bedienungsanleitung Notice d’utilisation /Manuale d’Uso/Navodila Deutsch ..DE-2 Français ..FR-2 Italiano ..IT-2 Aktionszeitraum 03/2017, Typ: 36V/12,8Ah Slovenščina ..SLO-2 Originalbetriebsanleitung 990697-10__EBike_HOFER_MiMo-City_2017_de_f_it_slo.indd 1 13.02.2017 10:51:03...
-
Seite 2: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG DE-2 990697-10__EBike_HOFER_MiMo-City_2017_de_f_it_slo.indd 2 13.02.2017 10:51:04... -
Seite 3: Wichtige Hinweise
150 kg Poids total autorisé : 150 kg / Vertrieben durch: / Distributer: / Peso max. complessivo ammesso: 150 kg Vertrieben durch: / Commercialisé Prophete GmbH u. Co.KG par: / Commercializzato da: Lindenstraße 50 Prophete GmbH u. Co.KG D-33378 Rheda-Wiedenbrück Lindenstraße 50... -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS EG-KONFORMITÄTSERKLÄRUNG ................WICHTIGE HINWEISE ....................SERIEN-NUMMERN ....................EINLEITUNG ......................KENNZEICHNUNG WICHTIGER HINWEISE ............. UMWELTHINWEISE ....................BAUTEILBENENNUNG | LIEFERUMFANG .............. TECHNISCHE DATEN ....................ALLGEMEINE SICHERHEITSHINWEISE ..............BESTIMMUNGSGEMÄSSE VERWENDUNG ............10 ERSTE INBETRIEBNAHME | KONTROLLEN VOR FAHRTBEGINN ......11 PEDALE ........................12 LENKER ........................ -
Seite 5: Einleitung
(Elektrofahrrad) keinen Führerschein und dürfen Radwege nutzen. Aus Erläuterungen und Abbildungen dieser Bedienungsanleitung können Ansprüche gleich welcher Art, nicht geltend gemacht werden. Ausstattungs- und Konstruktionsänderungen, Irr- tümer bleiben ausdrücklich vorbehalten. Mit freundlichen Grüßen Prophete GmbH u. Co. KG DE-5 990697-10__EBike_HOFER_MiMo-City_2017_de_f_it_slo.indd 5 13.02.2017 10:51:08... -
Seite 6: Kennzeichnung Wichtiger Hinweise
KENNZEICHNUNG WICHTIGER HINWEISE • UMWELTHINWEISE KENNZEICHNUNG WICHTIGER HINWEISE Besonders wichtige Hinweise sind in dieser Bedienungsanleitung wie folgt gekennzeichnet: Dieser Warnhinweis macht Sie auf mögliche Gefahren für Ihre Gesundheit, Ihr Leben oder das anderer Personen aufmerksam, die im Umgang oder Be- trieb des E-Bikes entstehen können. -
Seite 7: Bauteilbenennung | Lieferumfang
BAUTEILBENENNUNG | LIEFERUMFANG BAUTEILBENENNUNG | LIEFERUMFANG BAUTEILBENENNUNG 1 e-novation LCD-Steuerdisplay u. Fernbedienung 17 Schaltgriff für Gangschaltung 2 Glocke 18 Sattelstütze 3 Bremshebel 19 SAMSUNG SideClick-Akku 4 Vorbau 5 LED-Frontscheinwerfer 6 Felgenbremse 7 Gabel LIEFERUMFANG 8 Reifen 9 Tretkurbel/Pedalarm mit Pedale 1 x E-Bike 10 e-novation Mittelmotor 1 x SAMSUNG SideClick-Akku... -
Seite 8: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN (AUSSTATTUNG JE NACH MODELL) MOTOR e-novation Mittelmotor, bürstenlos Leistung 250 Watt Spannung 36 V Geschwindigkeits-Unterstützung bis max. 25 km/h AKKU Marke SAMSUNG SideClick Akku-Typ (Lithium-Ionen) Kapazität 12,8 Ah Spannung 36 V Wattstunden 461 Wh Gewicht 2,7 kg max. -
Seite 9: Allgemeine Sicherheitshinweise
Sie von anderen Verkehrsteilnehmern auch besser gesehen werden. Unfallgefahr! • E ine Helmpflicht besteht laut Gesetz nicht. Tragen Sie jedoch zu Ihrer eigenen Sicherheit einen Fahrradhelm, um Kopfverletzungen zu vermeiden! Wir empfehlen nach DIN EN 1078 geprüfte PROPHETE-Fahrrad-Helme zu verwenden. • Bevorzugen Sie auffällige Kleidung mit hellen Farben und Reflexionsstreifen, damit Sie von anderen Verkehrsteilnehmern besser und schneller gesehen werden. Unfallgefahr! • E s befinden sich drehende und bewegliche Teile am E-Bike. Durch falsche Kleidung, un- sachgemäße Handhabung oder Unaufmerksamkeit besteht Verletzungsgefahr. -
Seite 10: Bestimmungsgemässe Verwendung
ALLGEMEINE SICHERHEITSHINWEISE • BESTIMMUNGSGEMÄSSE VERWENDUNG − Achten Sie darauf, dass herunterhängende Kleidungsstücke nicht in die Speichen gelangen, z. B. Schals oder Kordeln. − Tragen Sie rutschfeste Schuhe, die mit einer steifen Sohle versehen sind und dem Fuß genügend Halt geben. GEFAHR • D as maximal zulässige Gesamtgewicht des E-Bikes darf den im Kapitel „Technische Daten“ angegebenen Wert nicht übersteigen. Das Gesamtgewicht beinhaltet neben dem E-Bike, den Fahrer sowie Zuladung jeglicher Art (z. B. Korb und Seitentaschen samt Inhalt, Kindersitz incl. -
Seite 11: Erste Inbetriebnahme | Kontrollen Vor Fahrtbeginn
ERSTE INBETRIEBNAHME | KONTROLLEN VOR FAHRTBEGINN ERSTE INBETRIEBNAHME | KONTROLLEN VOR FAHRTBEGINN • Prüfen Sie vor jeder Fahrt, ob Ihr E-Bike betriebssicher ist. Bedenken Sie hierbei auch die Möglichkeit, dass Ihr E-Bike in einem unbeaufsichtigten Moment umgefallen sein könnte oder Dritte es manipuliert haben könnten. Unfallgefahr! •... -
Seite 12: Pedale
PEDALE PEDALE • Die Pedale müssen jederzeit fest angezogen sein, da diese sonst aus dem Gewinde ausbrechen können! Kontrollieren Sie deshalb vor jeder Fahrt beide Pedale auf festen Sitz. Beschädigungs- und Unfallgefahr! • Werden die Pedale bei der Montage vertauscht, nehmen die Gewinde GEFAHR Schaden und können nach einiger Zeit aus dem Pedalarm ausbrechen! Unfallgefahr! - Bei Missachtung keine Gewährleistung! -
Seite 13: Lenker
LENKER LENKER • Vergewissern Sie sich vor jeder Fahrt sowie auch nach dem Einstellen, dass der Lenker, die Schrauben der Lenkerbefestigung, die Verschlussmechanik sowie der Lenker- schnellspanner fest sitzen! Unfallgefahr! • Der Lenker darf beim Geradeausfahren nicht schief stehen. Unfallgefahr! GEFAHR •... -
Seite 14: Sattel | Sattelstütze
SATTEL | SATTELSTÜTZE SATTEL | SATTELSTÜTZE • Kontrollieren Sie vor jeder Fahrt und insbesondere nach dem Einstellen der Sattelpo- sition die Befestigungsschrauben und Schnellspanner auf festen Sitz. Unfallgefahr! GEFAHR GEFAHR HÖHE EINSTELLEN • Ziehen Sie die Sattelstütze höchstens bis zur Markierung der Mindesteinstecktiefe heraus. -
Seite 15: Fahrradständer
SATTEL | SATTELSTÜTZE • FAHRRADSTÄNDER 1. Lösen Sie die unteren Sechskant-Schrauben (Abb. F) mit einem 5-mm-Innen-Sechskant-Schlüssel. 2. Stellen Sie die Neigung des Sattels ein. 3. Ziehen Sie die Sechskantschrauben (Abb. F) wieder fest an (vgl. Kapitel Drehmomentvorgaben). FAHRRADSTÄNDER • Bei falscher Bedienung des Fahrradständers besteht die Gefahr, dass das E-Bike umfällt und beschädigt wird. -
Seite 16: Gabel
GABEL GABEL Sie können die Federvorspannung der Gabel individuell auf das Gewicht des Fahrers, die eventuell vorhandene Zuladung und Fahrbahnbeschaffenheit anpassen und somit den Fahr- komfort verbessern. FEDERUNG EINSTELLEN • Drehen Sie die Einstellschraube niemals über den Anschlag hinaus, da die Gabel sonst Schaden nimmt! Beschädigungsgefahr! ACHTUNG 1. -
Seite 17: Beleuchtung
BELEUCHTUNG BELEUCHTUNG • Schalten Sie bei Dunkelheit und bei schlechten Sichtverhältnissen immer die Beleuch- tung ein! Bedenken Sie, dass Sie bei eingeschalteter Beleuchtung nicht nur besser se- hen, sondern auch von anderen Verkehrsteilnehmern besser gesehen werden. Unfall- gefahr! GEFAHR • Bei schlechter Sicht, Dämmerung und bei Dunkelheit muss der Akku eingesetzt sein. Prüfen Sie auch, ob der Akku ausreichend geladen ist. -
Seite 18: Bremsen
BREMSE BREMSE • Der sichere Umgang mit den Bremsen ist für Ihre Sicherheit beim Fahren maßgeblich. Machen Sie sich deshalb vor Ihrer ersten Fahrt unbedingt mit den Bremsen Ihres E-Bi- kes vertraut. Unfallgefahr! • Prüfen Sie vor jeder Fahrt die Bremsen auf ihre Funktion. Falsch eingestellte oder GEFAHR mangelhaft reparierte Bremsen können zu verminderter Bremsleistung oder gar zum völligen Versagen der Bremsen führen. -
Seite 19: Druckpunkt Einstellen / Bremsbelagverschleiss Ausgleichen
BREMSE • Wechseln Sie die Bremsschuhe immer nur paarweise aus, da die Bremse sonst nicht korrekt arbeitet oder sich die Bremskraft vermindert. Unfallgefahr! GEFAHR Das eingefüllte MAGURA-Bremsöl unterliegt keiner Alterung. Die MAGURA HS11-Felgenbremse muss somit im Normalbe- trieb nicht regelmäßig entlüftet oder frisch befüllt werden. Sollte es z.B. -
Seite 20: Schnellspanner Einstellen
BREMSE 10. Schließen Sie den Schnellspannhebel (Abb. N), indem Sie ihn nach oben drücken (CLOSE). Sollte sich der Hebel zu leicht schließen lassen, so muss die Schnellspannschraube nachge- stellt werden. SCHNELLSPANNER EINSTELLEN 1. Drücken Sie den Hebel (Abb. N) des Schnellspanners nach unten, um ihn zu öffnen (OPEN). -
Seite 21: E-Novation Antriebssystem
E-NOVATION ANTRIEBSSYSTEM ANTRIEBSSYSTEM • Machen Sie sich mit der Bedienung und dem speziellen Fahrverhalten des E-Bikes erst abseits des Straßenverkehrs vertraut. Üben Sie insbesondere das Anfahren, Bremsen und Fahren in engen Kurven. Der Bremsweg des E-Bikes ist im Vergleich zu einem Fahr- rad aufgrund des erhöhten Eigengewichtes länger. - Seite 22 E-NOVATION ANTRIEBSSYSTEM FERNBEDIENUNG | E-NOVATION STEUERDISPLAY FERNBEDIENUNG EIN-/AUS-Taste Antriebssystem ein-/ausschalten Anzeige-Taste Anzeige auswählen (Strecke/Zeit und Geschwindigkeit) Bestätigungs-Taste Auswahl bestätigen Auswahl-Tasten Licht-Taste Licht ein-/ausschalten Schiebehilfe einschalten Schiebehilfe-Taste E-NOVATION STEUERDISPLAY Streckenzähler/ Zeitmesser ODO: Gesamt-Kilometerzähler TRIP: Strecken-Kilometerzähler TIMETRP: Strecken-Fahrzeit (TRIP) Fahrmodus Gewählter Fahrmodus (ECO 1, ECO 2, TOUR, SPEED, BOOST) Geschwindigkeitsanzeige Aktuelle Geschwindigkeit (km/h)
-
Seite 23: Antriebssystem Ein-/Ausschalten
E-NOVATION ANTRIEBSSYSTEM ANTRIEBSSYSTEM EIN-/AUSSCHALTEN Sie schalten das Antriebssystem ein bzw. aus, indem Sie die Taste der Fernbedienung (Abb. P) für ca. 1 ,5 Sekunden gedrückt halten. ANTRIEBSSYSTEM BEDIENEN Das e-novation Antriebssystem unterstützt Sie während des Tretens mit zusätzlicher Motor- kraft bis zu einer Geschwindigkeit von maximal 25 km/h. Hören Sie während der Fahrt mit der Pedalbewegung auf, so schaltet sich der e-novation Motor mit einer kurzen Verzögerung automatisch ab. -
Seite 24: Usb-Ladebuchse
E-NOVATION ANTRIEBSSYSTEM STRECKENKILOMETERZÄHLER (TRIP) ZURÜCKSETZEN - ST1 1. Wählen Sie mit den Tasten (y) aus, wenn Sie den Streckenzähler zurücksetzen wollen oder wählen Sie (n) aus, um die Streckenzählung weiter fortzuführen. 2. Bestätigen Sie die Auswahl kurz mit der Taste (Abb. - Seite 25 E-NOVATION ANTRIEBSSYSTEM REICHWEITE Die Reichweite Ihres E-Bikes können Sie den Technischen Daten dieser Bedienungsanleitung entnehmen. Der dort angegebene Wert ist jedoch von sehr vielen Faktoren abhängig, die die maximal mögliche Reichweite reduzieren können: – Ladestand des Akkus – eingesetzte Tretleistung –...
-
Seite 26: Akku-Ladestandanzeige
E-NOVATION ANTRIEBSSYSTEM • Ö ffnen oder reparieren Sie niemals den Akku. Tauschen Sie bei einem Defekt statt- dessen den Akku aus. Kurzschluss-, Feuer- und Explosionsgefahr! • N ehmen Sie beim Transport des E-Bikes mittels eines Autogepäckträger-Systems den Akku heraus. Kurzschluss-, Feuer- und Explosionsgefahr! GEFAHR ACHTUNG Das E-Bike ist mit einem Hochleistungs-Lithium-Ionen-Akku ausgestattet. Der Akku versorgt das E-novation Antriebssystem und die Beleuchtung mit Strom. Die Leistung des Akkus ist abhängig von seinem Alter, der Art und Häufigkeit der Nutzung so- wie der Pflege. -
Seite 27: Betriebszustand
E-NOVATION ANTRIEBSSYSTEM • Fassen Sie das Ladegerät sowie den Stecker niemals mit nassen Händen an. Lebens- gefahr! • Achten Sie darauf, dass keine leitenden Gegenstände (z. B. Metall) in die Nähe des La- desteckers und den Kontakten des Akkus kommen! Kurzschlussgefahr! GEFAHR •... -
Seite 28: Akku Entnehmen
E-NOVATION ANTRIEBSSYSTEM AKKU ENTNEHMEN 1. Schalten Sie das e-novation Antriebssystem aus (s. Kapitel Antriebssystem ein-/ ausschalten). 2. Stecken Sie den Schlüssel in das Akku-Schloss. 3. Drehen Sie den Schlüssel im Uhrzeigersinn und ziehen Sie den Akku mit der anderen Hand seitlich heraus. -
Seite 29: Laufräder
LAUFRÄDER LAUFRÄDER • Ü berprüfen Sie vor jeder Fahrt, ob das Profil der Reifen abgenutzt ist und ob offensicht- liche Beschädigungen vorliegen. Tauschen Sie im Zweifelsfall den Reifen umgehend gegen einen Original-Ersatzreifen aus. Beschädigungs- und Unfallgefahr! • T auschen Sie defekte Reifen und Schläuche nur in der für die Felge passenden Größe GEFAHR aus, da nur so eine ordnungsgemäße Funktion sichergestellt werden kann. Beschädi- gungs- und Unfallgefahr! • Der auf dem Reifen angegebene Höchstdruck darf in keinem Fall überschritten wer- den, da der Schlauch sonst platzen kann! Beschädigungs- und Unfallgefahr! ACHTUNG •... -
Seite 30: Vorderrad
LAUFRÄDER SPEICHEN • Lockere Speichen müssen stets sofort nachgezogen und beschädigte oder gerissene Speichen umgehend ersetzt werden. Beschädigungs- und Unfallgefahr! • Lassen Sie Wartungs- und Reparatur-Arbeiten, die die Speichen betreffen (z.B. Spei- chen nachziehen, ersetzen oder Laufrad zentrieren), ausschließlich von einer Fachkraft ACHTUNG mit geeignetem Werkzeug durchführen. -
Seite 31: Vorderrad Einbauen
LAUFRÄDER • TRETLAGERKURBEL Schlüssel. 4. Modell ohne Schnellspanner: Nehmen Sie die Muttern samt Unterlegscheiben von der Achse ab. 5. Ziehen Sie das Vorderrad aus der Achsaufnahme heraus. VORDERRAD EINBAUEN 1. Setzen Sie das Vorderrad gerade in die Achsaufnahme. 2. Stecken Sie die Unterlegscheiben und Muttern auf die Achse. 3. -
Seite 32: Gangschaltung
GANGSCHALTUNG GANGSCHALTUNG SHIMANO NEXUS INTER 7 BEDIENUNG Um einen Gang zu wechseln, drehen Sie an dem Schaltdrehgriff am Lenker. Die Anzeige zeigt Ihnen den aktuell eingelegten Gang an. SCHALTUNG EINSTELLEN • Bei nicht korrekt eingebauten Laufrädern kann das Brems- und Fahrverhalten negativ beeinträchtigt werden. -
Seite 33: Hinterrad Einbauen
GANGSCHALTUNG 7. Ziehen Sie das Hinterrad aus dem Ausfallende heraus. 8. Um das Hinterrad vom Schaltzug zu lösen, drehen Sie den Si- cherungsring (Abb. Y) um ca. 45°gegen den Uhrzeigersinn. Sie können jetzt den Sicherungsring sowie den Schaltarm vom Hinterrad trennen. HINTERRAD EINBAUEN 1. -
Seite 34: Kette
KETTE KETTE • Die Kette muss immer ausreichend geschmiert sein, da sie sonst reißen kann. Unfallgefahr! GEFAHR Reinigen und ölen Sie die Kette regelmäßig (insbesondere nach Regenfahrten) mit Feinöl bzw. Kettenspray. Tupfen Sie überschüssiges Öl mit einem Tuch ab. KETTENSPANNUNG •... -
Seite 35: Personen-/Lastentransport
KETTE • PERSONEN-/LASTENSTRANSPORT 1. Lösen Sie die Achsmuttern (Abb. AD) auf beiden Seiten des Hinterrades mit einem 15-mm-Schlüssel. 2. Verschieben Sie das Hinterrad, um die Kettenspannung einzu- stellen. 3. Achten Sie darauf, dass das Laufrad gerade in der Aufnahme sitzt und nun die Kette angemessen gespannt ist. 4. - Seite 36 PERSONEN-/LASTENTRANSPORT KINDERSITZ • In Deutschland dürfen Kinder unter 7 Jahren nur dann auf einem Fahrrad befördert werden, wenn hierfür speziell vorgesehene und zugelassene Kindersitze verwendet werden und die fahrende Person mindestens 16 Jahre alt ist (StVO). Beachten Sie bei Verwendung eines Kindersitzes unbedingt das maximal zulässige Gewicht des Kindes GEFAHR und lesen Sie sich die Bedienungsanleitung des Herstellers aufmerksam durch.
-
Seite 37: Diebstahlschutz
Führen Sie in Ihrem eigenen Interesse eine Diebstahlsicherung mit. Schließen Sie das E-Bike, auch wenn Sie es nur kurz unbeaufsichtigt lassen, immer ab. Verwenden Sie nur sicherheitsgeprüfte Schlösser und Sicherungsvorrichtungen. Wir empfehlen Schlösser der Marke PROPHETE. WARTUNG | PFLEGE • S chalten Sie bei Reparatur-, Wartungs und Pflegearbeiten immer das Antriebssystem aus und entnehmen Sie den Akku. -
Seite 38: Allgemeine Pflegehinweise
WARTUNG | PFLEGE ALLGEMEINE PFLEGEHINWEISE • A chten Sie darauf, dass kein Pflegemittel, Fett oder Öl auf die Bremsbeläge, Brems- scheibe oder Reifen gelangt, da die Bremsleistung sonst vermindert werden kann bzw. die Laufräder wegrutschen können. Unfallgefahr! • Verwenden Sie zur Reinigung nie Hochdruck- oder Dampfstrahler, da dies zu Schäden ACHTUNG (z. B. Elektronik- und Lackschäden, Schäden durch Rostbildung in den Lagern, usw.) führen kann. -
Seite 39: Wartungsarbeiten
WARTUNG | PFLEGE WARTUNGSARBEITEN Nur durch eine regelmäßige und fachgerechte Wartung kann eine optimale und gefahrlose Nutzung des Fahrrades gewährleistet werden. Die folgenden Arbeiten sind im Rahmen der Wartung gemäß den angegebenen Intervallen des Wartungsplanes durchzuführen. Wir empfehlen die Ausführung durch eine Fachkraft mit geeignetem Werkzeug. -
Seite 40: Schaltung
WARTUNG | PFLEGE RAHMEN Auf Beschädigungen (Risse und Deformierungen) prüfen, reinigen, ggf. austauschen GABEL Auf Beschädigungen (Risse und Deformierungen) und auf Spiel prüfen (nur Federgabel) prü- fen, reinigen, Federgabel fetten ggf. austauschen SCHALTUNG Einstellung, Verschleiß und Funktion prüfen, reinigen, Lagerung der beweglichen Teile und Schaltbowdenzüge ölen ggf. -
Seite 41: Wartungsplan
WARTUNG | PFLEGE WARTUNGSPLAN Die im Wartungsplan angegebenen Arbeiten beinhalten, soweit erforderlich, das Reinigen, Schmieren und Einstellen des Bauteils oder den Austausch der betroffenen Komponente bei Verschleiß oder Beschädigung. Weitere Angaben zu den auszuführenden Wartungsarbeiten finden Sie im vorherigen Kapitel. Wir empfehlen die Ausführung durch eine Fachkraft mit geeignetem Werkzeug. -
Seite 42: Ausgeführte Wartungen
WARTUNG | PFLEGE AUSGEFÜHRTE WARTUNGEN Bei Schäden, die durch die Nichteinhaltung des Wartungsplanes und den entspre- chenden Wartungsarbeiten entstehen, kann die Gewährleistung bzw. Garantie verwei- gert werden. Die nachfolgenden Wartungen sind gemäß des Intervalles des Wartungsplanes und den be- schriebenen Wartungsarbeiten durchgeführt worden: 1. -
Seite 43: Drehmomentvorgaben
DREHMOMENTVORGABEN DREHMOMENTVORGABEN • Die am E-Bike verbauten Schrauben und Muttern müssen regelmäßig (s. Wartungs- plan) auf festen Sitz kontrolliert und ggf. mit der richtigen Stärke an- bzw. nachgezo- gen werden. Nur so kann garantiert werden, dass das Fahrrad dauerhaft den sicher- heitstechnischen Anforderungen entspricht und ordnungsgemäß... -
Seite 44: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG FEHLERBEHEBUNG FEHLER URSACHE BEHEBUNG Akku ist leer Akku vollständig aufladen Steuerdisplay ist Akku defekt Akku austauschen nach dem Einschalten ohne Funktion Steuerdisplay defekt Steuerdisplay austauschen Akku ist fast leer Akku vollständig aufladen Steckkontakte gelöst Steckverbindungen vom Akku bis Maximalleistung zum Motor prüfen wird nicht gehalten... - Seite 45 FEHLERBEHEBUNG FEHLER URSACHE BEHEBUNG Fehlbedienung Scheinwerfer einschalten Kabel defekt Kabel austauschen Beleuchtung funktioniert Steckkontakte gelöst Steckkontakte nicht zusammenstecken LED defekt Beleuchtung austauschen Gänge schalten Schaltung neu einstellen Schaltung falsch eingestellt nicht sauber oder lassen sich nicht Defekte Schaltkomponente Schaltkomponente defekt einlegen austauschen Kette nicht ausreichend...
-
Seite 46: Fehlercodes
FEHLER-CODES FEHLER-CODES Folgende Fehler-Codes (ERROR) können bei einer Störung am Steuerdisplay angezeigt wer- den: FEHLER-CODE FEHLER BEHEBUNG Steuerungs-Fehler 1. Antriebssystem ausschalten 2. Akku herausnehmen und wieder einsetzen 3. Antriebssystem einschalten Sollte der Fehler weiterhin angezeigt werden, kontaktieren Sie den Kundendienst. Unterspannungs-Schutz Antriebssystem ausschalten und Kundendienst kontaktieren Überspannungs-Schutz... - Seite 47 FEHLER-CODES FEHLER-CODE FEHLER BEHEBUNG Sensorik-Störung 1. Antriebssystem ausschalten 2. Prüfen, ob die Speichenmagnete zum Sensor zeigen und ggf. korrigieren 3. Akku herausnehmen und wieder einsetzen 4. Antriebssystem einschalten. Geschwindigkeitssensor-Stö- Sollte der Fehler weiterhin angezeigt werden, kontaktieren rung Sie den Kundendienst. Kommunikationsfehler (BMS) Antriebssystem ausschalten und Kundendienst kontaktieren Kommunikationsfehler...
-
Seite 48: Gewährleistung | Garantie
GEWÄHRLEISTUNG | GARANTIE GEWÄHRLEISTUNG | GARANTIE 1. GEWÄHRLEISTUNG Gewährleistungsansprüche können Sie innerhalb eines Zeitraumes von maximal 3 Jahren, ge- rechnet ab Kaufdatum, erheben. Die Gewährleistung ist auf die Reparatur oder den Austausch des beschädigten Bauteils / Fahrrades beschränkt und erfolgt nach unserer Wahl. Unsere Ge- währleistung ist für Sie stets kostenlos. - Seite 49 GEWÄHRLEISTUNG | GARANTIE Dies betrifft insbesondere die Bestimmungsgemäße Verwendung sowie die Pflege- und War- tungsanweisungen. 6. Nicht eingeschlossen in die Gewährleistung bzw. Garantie sind: • Bauteile, die dem Verschleiß, Verbrauch oder der Abnutzung unterliegen (ausgenommen eindeutiger Material- bzw. Herstellungsfehler), wie z. B.: –...
- Seite 50 GEWÄHRLEISTUNG & GARANTIE 10. Sollten Sie mit dem von Ihnen erworbenen Fahrrad ein technisches Problem haben, stehen Ih- nen unsere Kundendienstmitarbeiter zur Verfügung: Buchner GmbH Buchner Bike Mayrwiesstraße 25–27 Hauptstrasse 100 A-5300 Hallwang CH- 9552 Bronschhofen Sitz: Österreich Sitz: Schweiz Telefon: 00800/72722747* Telefon:...
-
Seite 51: Garantiekarte
GARANTIEKARTE E-BIKE 28“ mit Mittelmotor Ihre Informationen: Name: Adresse: E mail: Datum des Kaufs: * *Wir empfehlen, die Rechnung mit dieser Garantiekarte aufzubewahren Ort des Kaufs: Beschreibung der Störung: Serviceadresse: KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA 00800 / 72 722 747* info@happy-bike.at FA Buchner GmbH, MODELL/Type /... - Seite 52 GARANTIEKARTE Sehr geehrter Kunde! Auf das Elektrofahrrad wird eine Garantie über einen Zeitraum von 3 Jahren ab Kaufda- tum gewährt. Darüber hinaus geben wir Ihnen eine Garantie auf Gabel- und Rahmen- bruchsicherheit über 10 Jahre, sowie auf den Akku über 1 Jahr (jeweils gerechnet ab Kaufdatum).
-
Seite 53: Entsorgung
ENTSORGUNG ENTSORGUNG E-BIKE ENTSORGEN (OHNE AKKU) Das E-Bike darf am Ende der Lebensdauer nicht in den normalen Haus- haltsabfall gelangen. Es muss stattdessen an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben wer- den. Der Akku muss hierbei dem E-Bike zuvor entnommen und separat entsorgt werden. -
Seite 54: Stichwortverzeichnis
STICHWORTVERZEICHNIS STICHWORTVERZEICHNIS Akku S. 3, 5, 7, 8, 9, 11, 17, 21, 22, 24, 25, 26, 27, 28, 37, 38, 44, 45 , 46, 47, 48, 49, 53 Allgemeine Sicherheitshinweise S. 2, 9, 10 Anhänger S. 8, 10, 35, 36 Antriebsystem S. - Seite 55 STICHWORTVERZEICHNIS Kundendienst S. 50, 51 Ladegerät S. 7, 8, 11, 26, 27, 44 Lagerung S. 28, 38 Laufräder S. 3, 10, 11, 18, 29, 30, 31, 37, 38, 39, 41, 43 Lenker S. 3, 10, 11, 37, 39, 41, 45 Lenkervorbau S.
- Seite 56 NOTIZEN DE-56 990697-10__EBike_HOFER_MiMo-City_2017_de_f_it_slo.indd 56 13.02.2017 10:51:39...
-
Seite 57: E-Bike-Pass
E-BIKE PASS Mit dem E-Bike Pass kann das E-Bike im Falle eines Diebstahls gegenüber der Polizei oder der Versicherung eindeutig beschrieben werden. Füllen Sie den E-Bike Pass deshalb gleich nach dem Kauf vollständig aus und bewahren Sie ihn gut auf. RAHMEN-NR.* MODELL Damen-City-E-Bike... - Seite 58 990697-10__EBike_HOFER_MiMo-City_2017_de_f_it_slo.indd 58 13.02.2017 10:51:39...
