LEVA DEL CAMBIO
DI seguito sono riportate le indicazioni sulla regolazione dei diversi sistemi di cambio e delle opera-
zioni di smontaggio ed installazione della ruota posteriore.

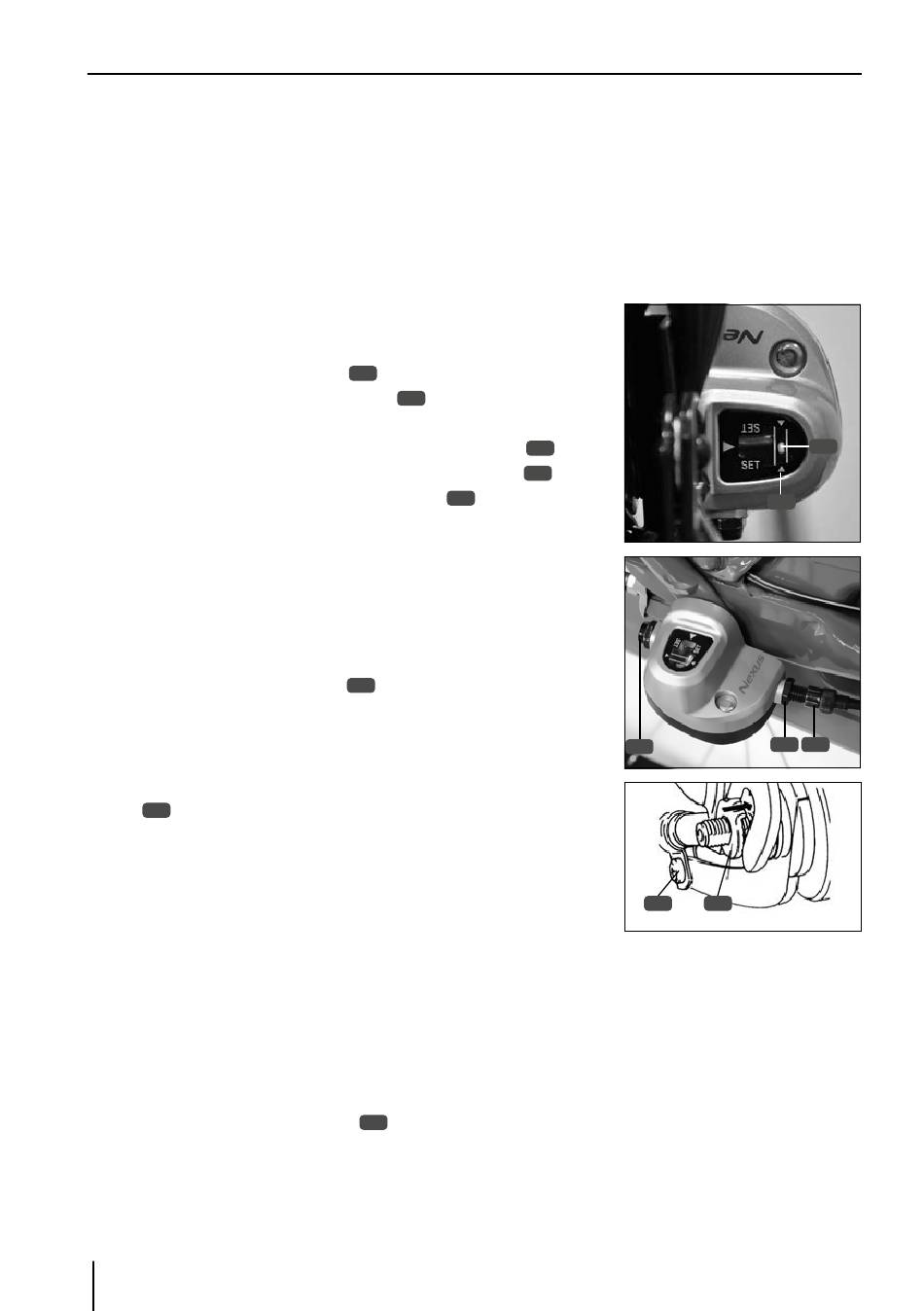

SHIMANO NEXUS INTER 3
REGOLAZIONE DEL CAMBIO
1. Impostare la manopola girevole dalla 1° alla 2° marcia.
2. Controllare che la tacca gialla
di entrambe le linee di delimitazione
3. Se è necessario eseguire una regolazione secondaria del si-
stema di cambio, allentare innanzitutto il controdado
4. Impostare il cambio utilizzando la vite di regolazione
5. Serrare nuovamente a fondo il controdado
lazione.
6. Verificare il corretto funzionamento del cambio cambiando
più volte le marce.
SMONTAGGIO DELLA RUOTA POSTERIORE
1. Innestare la 1° marcia dall'impugnatura del selettore.
2. Rimuovere la vite di fissaggio
3. Rimuovere la cassetta del cambio.
4. Estrarre il perno di comando, a questo punto visibile, dal foro
dell'asse.
5. Rimuovere con un cacciavite la vite della controtesta del fre-
no
sul lato sinistro della bicicletta.
222
6. Allentare i dadi dell'asse su entrambi i lati della ruota poste-
riore con una chiave da 15 mm.
INSTALLAZIONE DELLA RUOTA POSTERIORE
1. Innestare la 1° marcia dall'impugnatura del selettore.
2. Disporre la catena sul pignone.
3. Disporre la ruota posteriore nel forcellino. Prestare attenzione
al fatto che la ruota si trovi esattamente nella sede e la cate-
na risulti serrata in modo adeguato.
Vedere il capitolo "Tensione della catena".
4. Disporre la rosetta di sicurezza
modo tale che la dentellatura si trovi nel forcellino.
5. Innestare la rosetta sul lato dell'asse a destra.
6. Fissare la ruota su entrambi i lati con i dadi dell'asse. Serrare a
IT
64
si trovi al centro, all'interno
217
.
218
dopo la rego-
220
dalla cassetta del cambio.
219
sul lato sinistro dell'asse in
223
.
220
.
221
219
222
217
218
220
221
223
