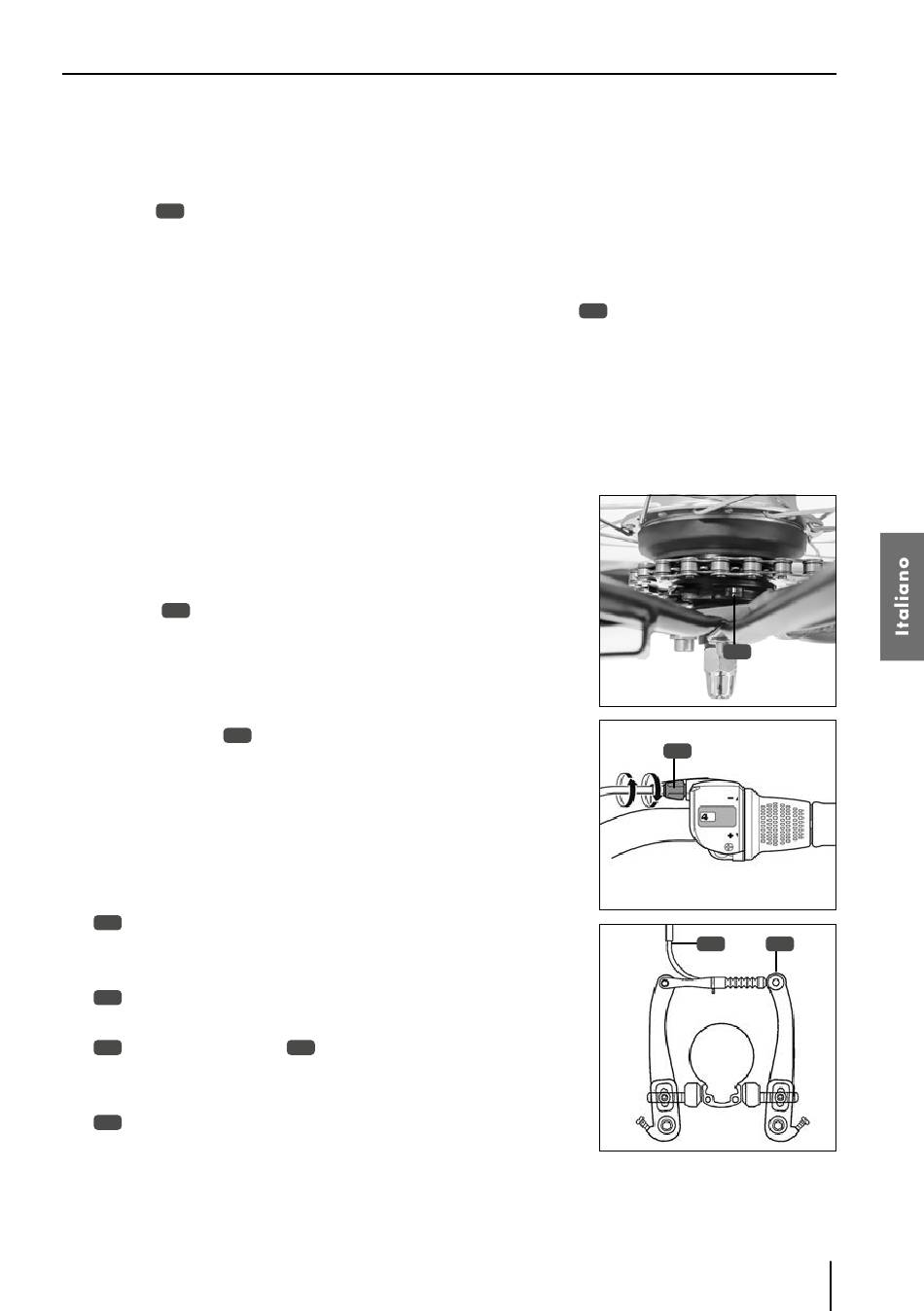

fondo questi ultimi con una chiave da 15 mm (vedere il capitolo "Valori predefiniti della coppia di
serraggio").
7. Fissare la staffa della controtesta sul lato sinistro attraverso la connessione a vite della staffa
per tubi sul telaio.
222
8. Spostare il perno di comando fino al finecorsa nella guida dell'asse sul lato destro.
9. Accertarsi di aver innestato la 1° marcia.
10. Inserire la cassetta del cambio, come mostrato, sul dado dell'asse destro.
11. Fissare la cassetta del cambio con il dado di fissaggio inferiore
12. Regolare il cambio (vedere il capitolo "Cambio").
SHIMANO NEXUS INTER 7
REGOLAZIONE DEL CAMBIO
1. Impostare la manopola girevole dalla 1° alla 4° marcia.
2. Controllare l'impostazione del cambio corrente tenendo sotto
controllo entrambe le tacche gialle sul mozzo della ruota po-
steriore ( ). Il cambio risulta regolato in modo corretto se
224
entrambe le tacche si trovano esattamente in corrispondenza
alla stessa altezza.
3. Eseguire una regolazione secondaria del cambio facendo ruo-
tare la vite di regolazione nera sulla manopola girevole della
leva del cambio (
225
4. Verificare il corretto funzionamento del cambio cambiando
più volte le marce.
SMONTAGGIO DELLA RUOTA POSTERIORE
1. Impostare la manopola girevole sulla 1° marcia.
2. Freno sul cerchione V-Brake - Rimuovere il tirante del freno
per poter estrarre in modo più semplice la ruota in un se-
226
condo momento.
Freno sul cerchione idraulico - Aprire la leva a serraggio rapido
del freno sul cerchione [OPEN].
228
3. Freno sul cerchione idraulico - Rimuovere il cilindro del freno
dalla base cantilever
229
semplice al ruota in un secondo momento.
4. Allentare il controtesta del freno sul lato sinistro della e-bike
.
231
5. Allentare i dadi dell'asse su entrambi i lati della ruota posterio-
re con una chiave da 15 mm.
6. Rimuovere dall'asse entrambi i dadi dell'asse insieme alle roset-
).
per poter estrarre in modo più
230
LEVA DEL CAMBIO
.
219
224
225
226 227
