RUOTE
semplice la ruota in un secondo momento.

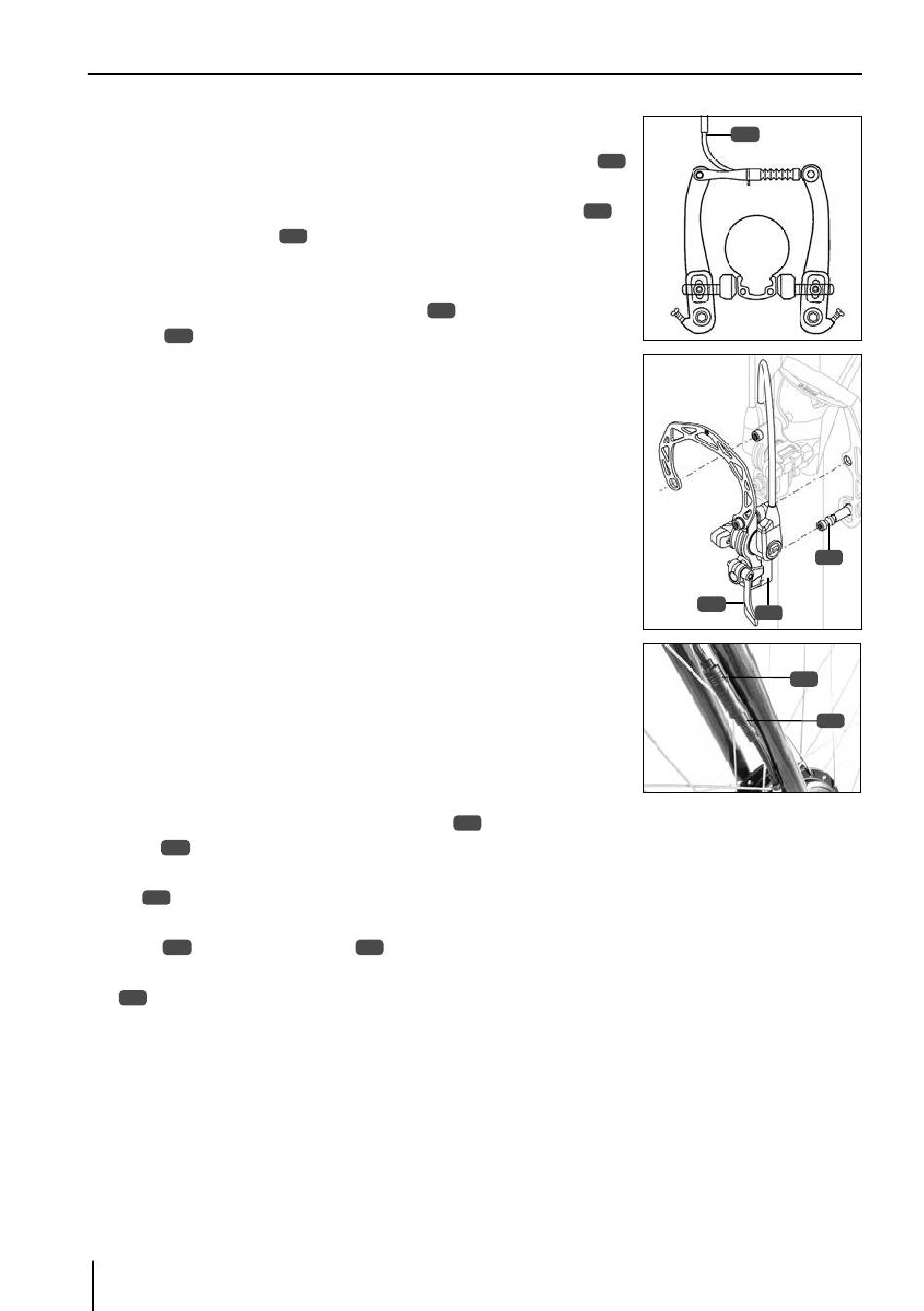

Freno sul cerchione idraulico - Aprire la leva a serraggio rapido
del freno sul cerchione [OPEN].
2. Freno sul cerchione idraulico - Rimuovere il cilindro del freno
dalla base cantilever
al ruota in un secondo momento.
3. Rispettare questa procedura solo per i modelli con motore al moz-
zo anteriore. Estrarre il cavo del motore
spina
.
214
4. Rispettare questa procedura solo per i modelli con motore anterio-
re. Rimuovere i tappi dal lato dell'asse a destra e a sinistra.
5. Allentare i dadi che garantiscono la stabilità della ruota anteriore
utilizzando una chiave da 18 mm o 15 mm (a seconda della versio-
ne).
6. Rimuovere i dadi insieme alle rosette dall'asse.
7. Estrarre la ruota anteriore dalla sede dell'asse.
INSTALLAZIONE DELLA RUOTA ANTERIORE
1. Disporre la ruota anteriore con il cavo del motore sul lato destro
(solo per i modelli con motore alla ruota anteriore) esattamente
nella sede dell'asse.
2. Inserire le rosette e i dadi sull'asse.
3. Serrare nuovamente a fondo i dadi dell'asse utilizzando una chia-
ve da 18 mm o 15 mm (vedere il capitolo "Valori predefiniti della
coppia di serraggio").
4. Disporre entrambi i cappucci sui dadi dell'asse.
5. Rispettare questa procedura solo per i modelli con motore al
mozzo anteriore. Inserire il cavo del motore
mina
.
214
6. Freno sul cerchione V-Brake - Applicare nuovamente il tirante del fre-
no
.
219
Freno sul cerchione idraulico - Innestare nuovamente il cilindro del
freno
sulla base cantilever
211
7. Freno sul cerchione idraulico - Chiudere la leva a serraggio rapido
[CLOSE]. Se è possibile serrare la leva in modo eccessivamente
212
facile, è necessario regolare nuovamente la vite a bloccaggio rapido.
8. Controllare il corretto funzionamento del freno sul cerchione. Ese-
guire nuovamente la regolazione in caso di necessità (vedere il capi-
tolo "Freno").
IT
62
per poter estrarre in modo più semplice
210
213
213
.
210
210
211
sul collegamento a
nel connettore fem-
209
210
212
211
213
214
