CHAÎNE
4. Fixez la roue des deux côtés avec les écrous d'axe à l'aide
d'une clé de 15 mm. Resserrez les écrous d'axe en fonction
des spécifications de couple (voir chapitre Spécifications de
couple).

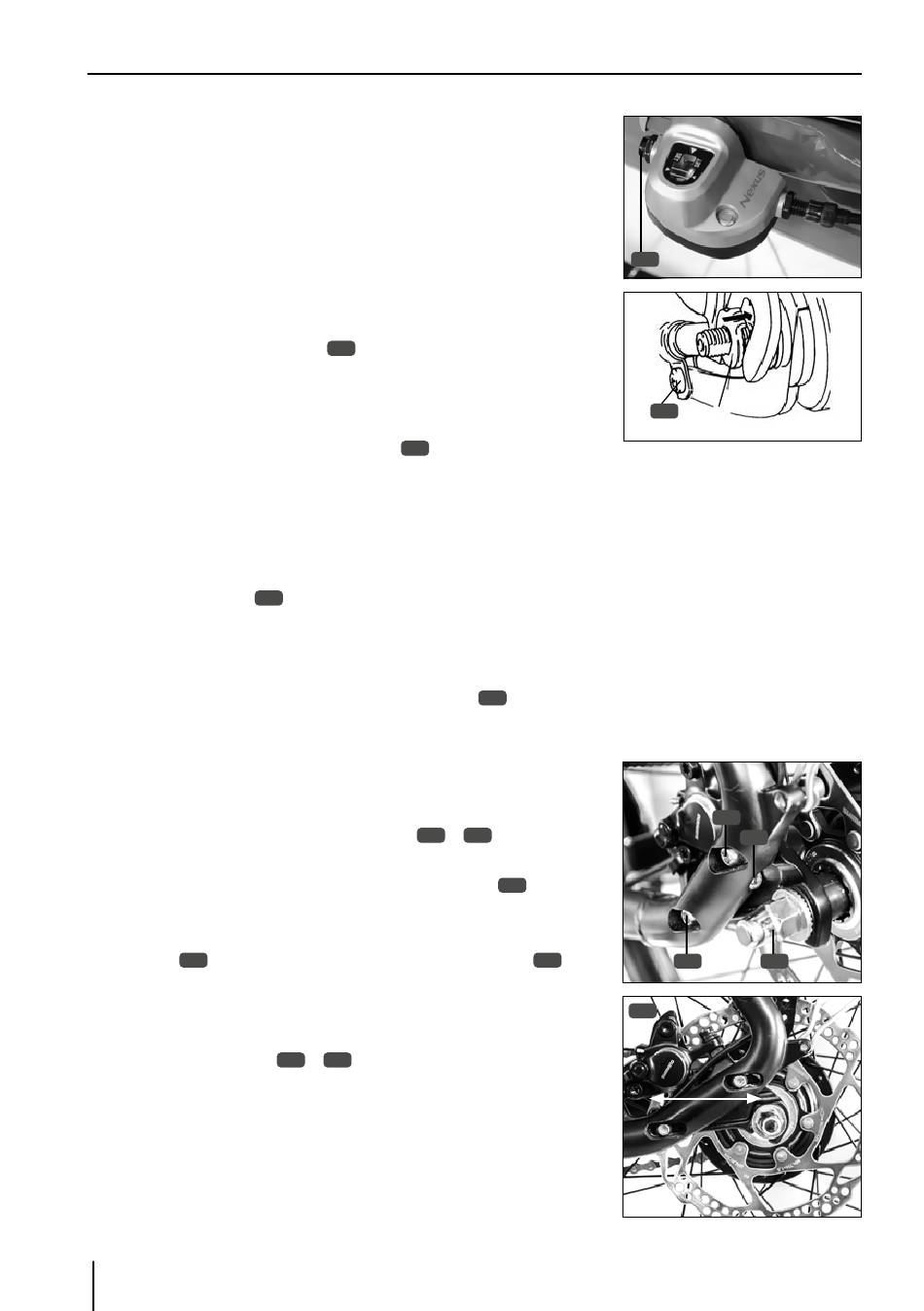

SHIMANO NEXUS INTER 3
1. Sur la poignée de commande passez sur la 1
2. Desserrez la vis de fixation
3. Enlevez le boîtier.
4. Retirez la tige poussoir maintenant visible hors de l'orifice de
l'essieu
5. Desserrez la vis de la butée de gaine
6. Desserrez l'écrou de l'axe des deux côtés de la roue arrière avec
une clé de 15 mm.
7. Déplacez la roue arrière pour régler la tension de la chaîne. As-
surez-vous à cet effet que la roue est droite dans le logement.
8. Fixez de nouveau le bras de couple sur le cadre à l'aide d'un
collier de vissage
253
9. Glisser la tige poussoir jusqu'à la butée dans le guidage de l'axe
sur le côté droit.
10. Insérez le boîtier selon l'illustration sur l'écrou droit de l'axe.
11. Fixez le boîtier avec l'écrou de fixation inférieur
12. Réglez la transmission (voir chapitre Réglage du changement
de vitesses).
DÉRAILLEUR AU MOYEU AVEC FREIN À DISQUE
1. Des deux côtés, desserrez les deux vis
une clé Allen de 5 mm.
2. Des deux côtés, desserrez la vis d'immobilisation
clé Allen de 5 mm.
3. Déplacez maintenant la roue arrière pour régler la tension de
chaîne (
). À cette fin, vissez la vis d'immobilisation
258
jusqu'à avoir atteint la position correcte. Veillez à placer la roue
bien droite dans ses logements et à ce que la tension de chaîne
soit bien adaptée (cf. chapitre Vérifier la tension de chaîne).
4. Serrez à fond les vis
FR
70
.
252
avec un tournevis.
253
.
+
254
+
(cf. chapitre Couples prescrits).
254
257
252
vitesse.
re
.
252
du cadre avec
257
avec une
255
255
258
253
254
255
257
256
