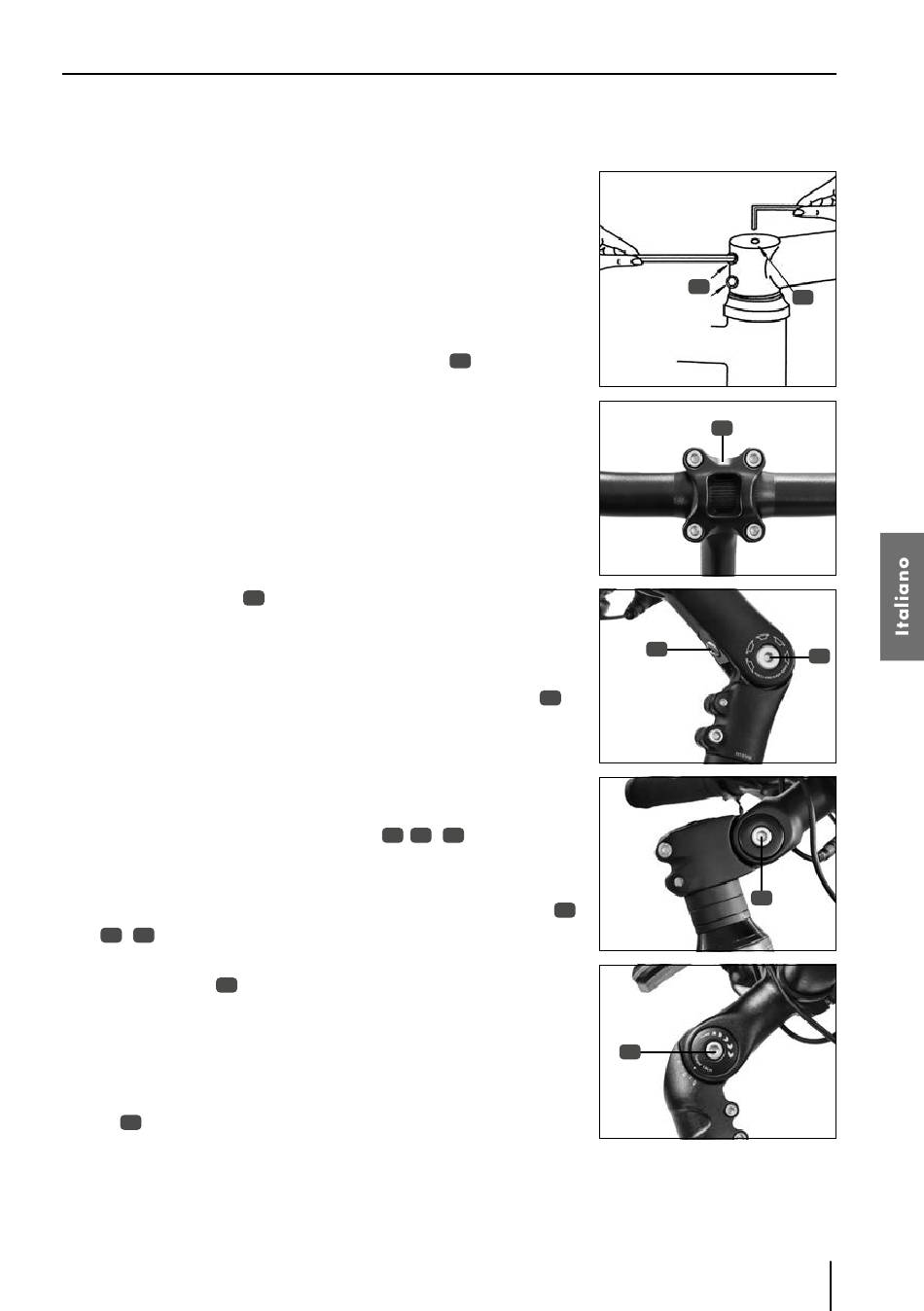

PIPA A-HEAD
In presenza della pipa A-Head è possibile regolare la posizione del
manubrio, l'inclinazione del manubrio e, a seconda del modello, an-
che l'impostazione dell'angolazione. Tuttavia, non è possibile rego-
lare l'altezza del manubrio.
REGOLAZIONE DELLA POSIZIONE
1. Allentare entrambe le viti di bloccaggio laterali
con una chiave a brugola da 4 e 5 mm.
2. Orientare il manubrio.
3. Serrare nuovamente a fondo le viti di bloccaggio (vedere il ca-
pitolo "Valori predefiniti della coppia di serraggio").
REGOLAZIONE DELL'INCLINAZIONE
1. Allentare innanzitutto le viti dell'asta di bloccaggio del mani-
cotto del manubrio
2. Regolare l'angolo d'inclinazione del manubrio.
3. Far ruotare i componenti del manubrio, come ad esempio la
leva del freno, riportandoli alla posizione iniziale.
4. Serrare nuovamente a fondo la vite dell'asta di bloccaggio
(vedere il capitolo "Valori predefiniti della coppia di serraggio").
REGOLAZIONE DELL' A NGOLO DELLA PIPA.
1. Allentare la vite di bloccaggio laterale
brugola da 5 e 6 mm.
2. A questo punto, regolare l'angolazione desiderata sulla pipa.
3. In seguito, serrare nuovamente a fondo la vite di bloccaggio
/
/
in base al valore predefinito della coppia di serraggio
54
55
(vedere il capitolo "Valori predefiniti della coppia di serraggio").
4. Riserrare la vite
53
REGOLA IL GIOCO DELLO STERZO
Per regolare il gioco del manubrio, serrare la vite di regolazione su-
periore
con una chiave a brugola da 5 mm. Si consiglia di serra-
50
re la vite di regolazione fino a quando il cuscinetto non risulta privo
di gioco. Non deve essere obbligatoriamente serrato a fondo.
con una chiave a brugole da 4 e 5 mm.
51
/
52
54
secondo la coppia prescritta.
della pipa
49
51
/
con chiave a
55
52
MANUBRIO
49
50
51
52
54
55
IT 19
