FRENO
FRENO A DISCO IDRAULICO
È PRESENTE IL PERICOLO DI EVENTUALI INFORTUNI.
• La capacità di frenata massima si raggiunge con un disco del freno nuovo o
pastiglie dei freni nuovi solo dopo alcuni processi di frenata.
• Il disco del freno raggiunge temperature molto elevate durante la frenata e può
PERICOLO
provocare eventuali ustioni. Inoltre, i bordi del disco possono essere affilati
provocando lesioni da taglio. Per questo motivo, se il disco risulta caldo o è in
rotazione, non toccarlo.
• Per l'impianto di frenata idraulico di Shimano, utilizzare solo olio minerale Shima-
no, per tutti gli altri tipi un liquido per freni a base di olio minerale.
REGOLAZIONE DEL FRENO A DISCO
• Sostituire le pastiglie dei freni non appena lo spessore è inferiore a 0,5 mm.
Altrimenti la capacità di frenata potrebbe ridursi fino alla completa perdita di forza
frenante e danneggiare l'impianto di frenata.
PERICOLO
Di solito le operazioni di regolazione non sono necessarie sull'impianto del freno a disco idraulico. Le
pastiglie dei freni si centrano autonomamente azionando la leva del freno.

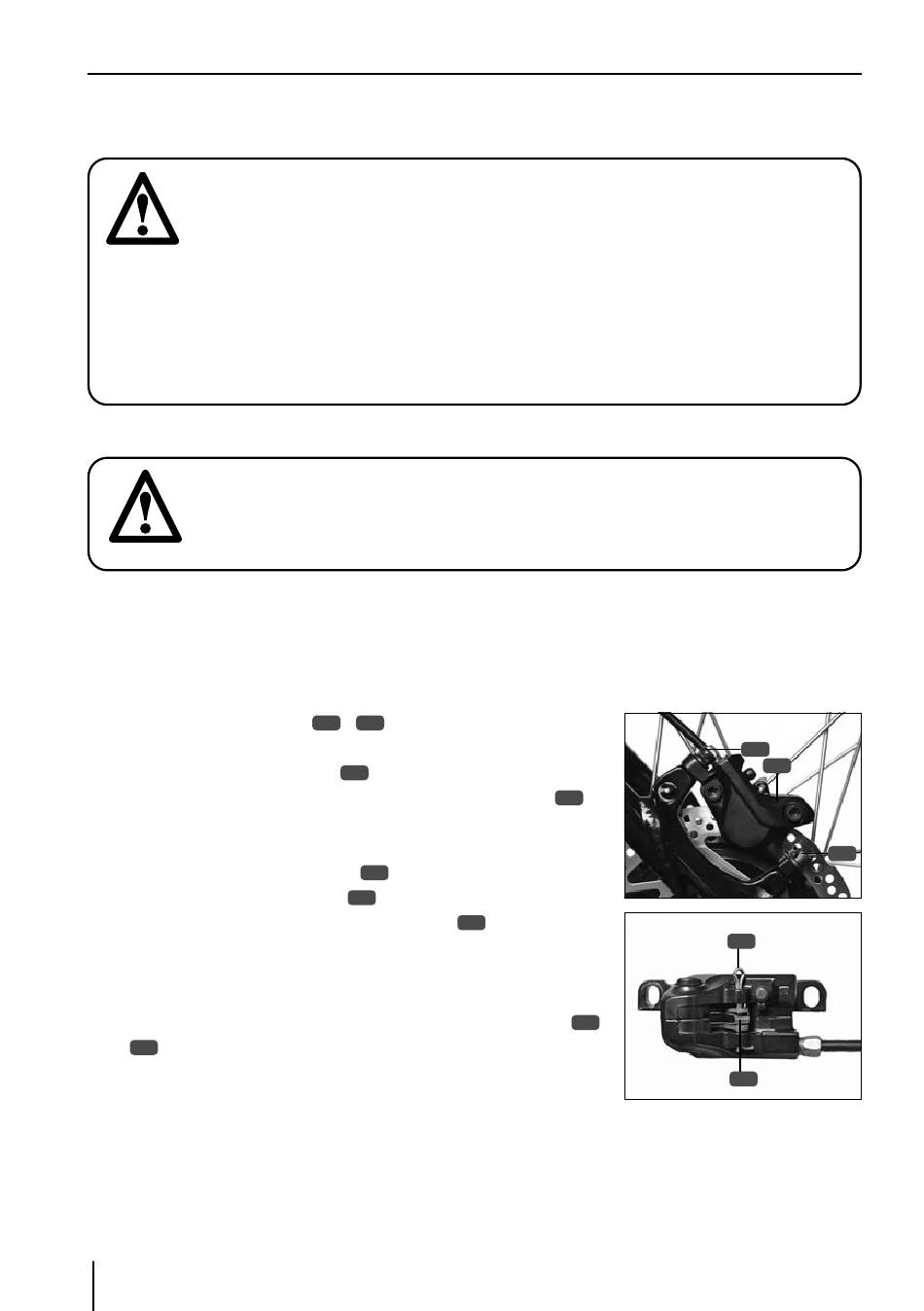

SOSTITUZIONE DELLA PASTIGLIA DEL FRENO
1. Allentare entrambe le viti
zando una chiave a brugola da 5 mm.
2. Rimuovere la pinza del freno
3. Raddrizzare l'estremità ricurva della copiglia di sicurezza
Per questa operazione, utilizzare uno strumento adeguato,
come ad esempio la pinza.
4. Estrarre la copiglia di sicurezza
5. Sostituire le pastiglie dei freni
6. Inserire nuovamente la copiglia di sicurezza
stremità aperta in modo da impedire la rimozione della copiglia
dal supporto. Per questa operazione, utilizzare uno strumento
adeguato, come ad esempio la pinza.
7. Fissare la pinza del freno serrando a fondo entrambe le viti
/ utilizzando una chiave a brugola da 5 mm.
105
8. Azionare ripetutamente il freno specifico per centrare le nuove
pastiglie dei freni nella pinza del freno. Se si presentano ancora
dei rumori di sfregamento, regolare il freno come descritto.
IT 34
/ della pinza del freno utiliz-
103 105
dal disco del freno.
104
.
106
.
107
e ripiegare l'e-
106
.
106
106
103
103
104
105
107
