STUUR

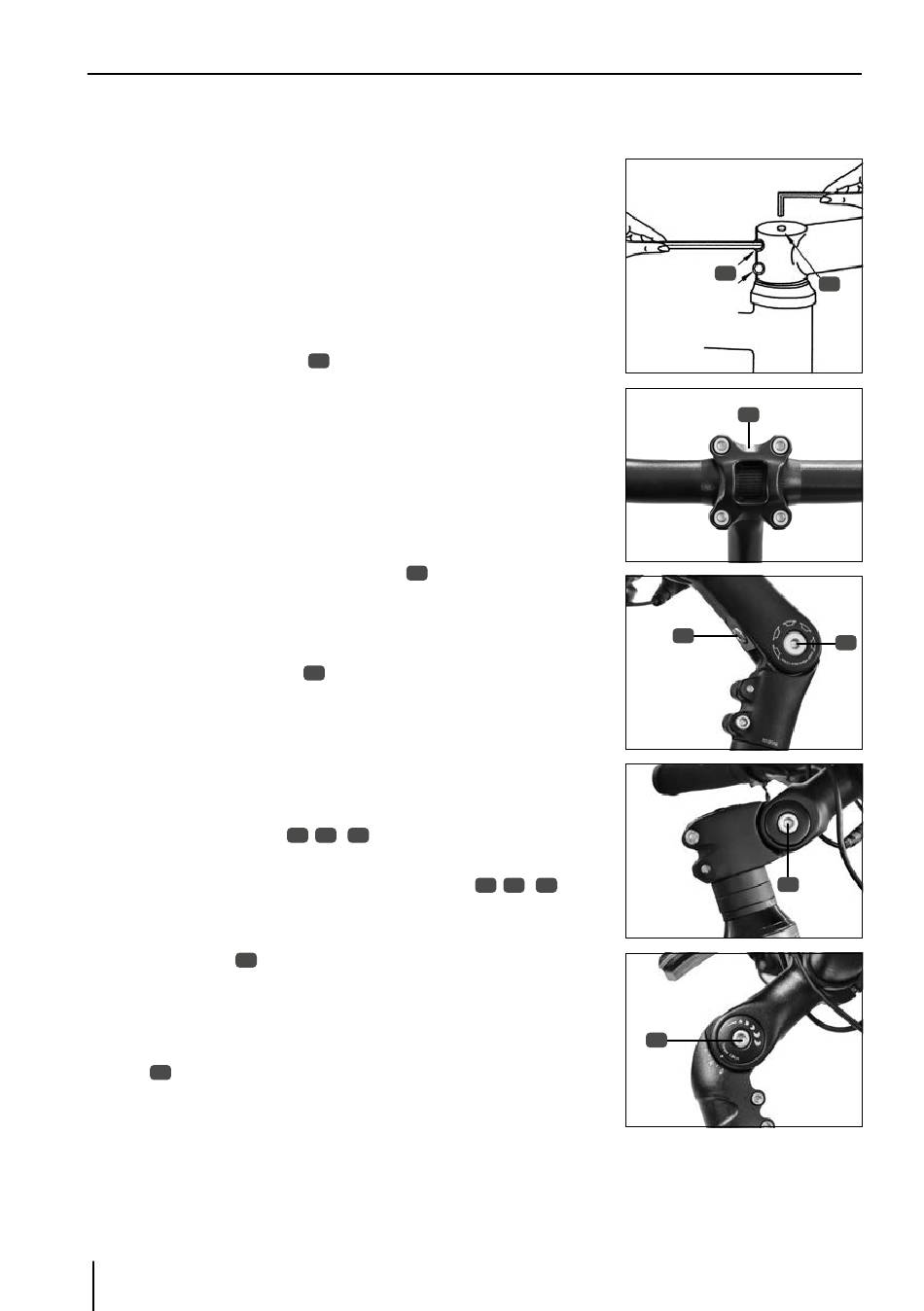

A-HEAD-STUURPEN
Bij de A-Head-stuurpen kan de stuurpositie, -hellingshoek en, naar-
gelang het model, ook de hoekinstelling worden ingesteld. De stuur-
hoogte is echter niet instelbaar.
POSITIE INSTELLEN
1. Maak eerst met een binnenzeskantsleutel van 4 of 5 mm de zij-
delingse klemschroeven
2. Stel het stuur af.
3. Span de klembokschroeven opnieuw aan (zie hoofdstuk
Draaimomentstandaardwaarden).
HELLING INSTELLEN
1. Maak eerst met een binnenzeskantsleutel van 4 of 5 mm de
klemasschroef van de stuurstang los
2. Stel de hellingshoek van het stuur in.
3. Draai de stuuraanbouwdelen (bv. remhendel) terug in de uit-
gangspositie.
4. Span de klemasschroef
momentstandaardwaarden).
STUURPENHOEK INSTELLEN
1. Maak eerst met een binnenzeskantsleutel van 5 of 6 mm de zij-
delingse klemschroef
2. Stel nu de gewenste hoek aan de pen in.
3. Span vervolgens de klemschroef opnieuw aan
overeenstemming met de draaimomentstandaardwaarde (zie
hoofdstuk Draaimomentstandaardwaarden).
4. Draai de schroef vast volgens de draaimomentspecificatie.
53
STUURSPELING INSTELLEN
Om de speling in het stuur in te stellen, spant u de bovenste instel-
schroef met een binnenzeskantsleutel van 5 mm aan. De instel-
50
schroef moet worden aangespannen tot er geen speling meer in de
lage mogelijk is. Ze moet niet overdreven strak worden aangespan-
nen.
