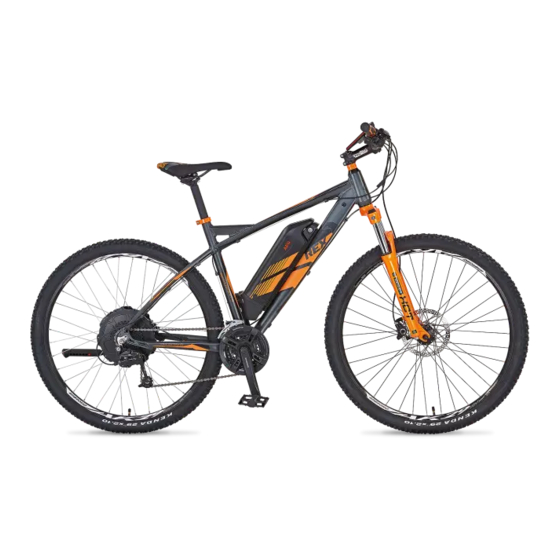

Prophete MTB E-BIKE TRIO Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Prophete MTB E-BIKE TRIO
Inhaltszusammenfassung für Prophete MTB E-BIKE TRIO
- Seite 1 BEDIENUNGSANLEITUNG MTB E-BIKE 48 V | 36 V HINTERRAD-MOTOR...
-
Seite 2: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG STC-8108LC STC-8108LD... -
Seite 3: Wichtige Hinweise
WICHTIGE HINWEISE • SERIEN-NUMMERN WICHTIGE HINWEISE • Lesen Sie sich vor dem erstmaligen Gebrauch unbedingt die Bedienungs anleitung aufmerksam durch. Sie werden so schneller mit Ihrem E-Bike vertraut und vermeiden Fehlbedienungen, die zu Schäden oder Unfällen führen können. Befolgen Sie insbesondere die Sicherheits- und Gefahrenhinweise. GEFAHR •... -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS EG-KONFORMITÄTSERKLÄRUNG ................WICHTIGE HINWEISE ....................SERIEN-NUMMERN ....................EINLEITUNG ......................KENNZEICHNUNG WICHTIGER HINWEISE ............. UMWELTHINWEISE ....................BAUTEILBENENNUNG | LIEFERUMFANG .............. TECHNISCHE DATEN ....................ALLGEMEINE SICHERHEITSHINWEISE ..............BESTIMMUNGSGEMÄSSE VERWENDUNG ............10 ERSTE INBETRIEBNAHME | KONTROLLEN VOR FAHRTBEGINN ......11 PEDALE ........................12 LENKER ........................ -
Seite 5: Einleitung
Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Pedelec unserer Marke entschieden haben. Pedelecs aus unserem Haus sind mit speziell für Prophete entworfenen innovativen und umweltfreund- lichen Komponenten ausgestattet, die von deutschen Fachkräften entwickelt wurden. Sie werden mit diesem hochwertigen Produkt viel Freude und Fahrvergnügen haben! Pedelec steht für Pedal Electric Cycle und bedeutet, dass der Fahrer beim Treten bis zu einer... -
Seite 6: Kennzeichnung Wichtiger Hinweise
KENNZEICHNUNG WICHTIGER HINWEISE • UMWELTHINWEISE KENNZEICHNUNG WICHTIGER HINWEISE Besonders wichtige Hinweise sind in dieser Bedienungsanleitung wie folgt gekennzeichnet: Dieser Warnhinweis macht Sie auf mögliche Gefahren für Ihre Gesundheit, Ihr Leben oder das anderer Personen aufmerksam, die im Umgang oder Be- trieb des E-Bikes entstehen können. -
Seite 7: Bauteilbenennung | Lieferumfang
BAUTEILBENENNUNG | LIEFERUMFANG BAUTEILBENENNUNG | LIEFERUMFANG Schematische Abbildung - Tatsächliche Ausstattung kann abweichen! BAUTEILBENENNUNG 1 Steuerdisplay (LCD oder LED) 15 Patent-Sattelstütze 2 Bremshebel 16 MTB-Sattel 3 Vorbau 17 Rapidfire-Schaltgriff für Gangschaltung 4 Federgabel 5 MTB-Reifen LIEFERUMFANG 6 Ventil 7 Scheibenbremse 1 x E-Bike (inkl. -
Seite 8: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN (AUSSTATTUNG JE NACH MODELL) MOTOR TRIO Motor, bürstenlos Leistung 250 Watt 250 Watt Spannung 48 V 36 V Geschwindigkeits- bis max. 25 km/h Unterstützung AKKU Marke DownTube Akku-Typ (Lithium-Ionen) Kapazität 10,4 Ah 10,4 Ah Spannung 48 V Wattstunden 487 Wh 374 Wh... -
Seite 9: Allgemeine Sicherheitshinweise
Sie von anderen Verkehrsteilnehmern auch besser gesehen werden. Unfallgefahr! • E ine Helmpflicht besteht laut Gesetz nicht. Tragen Sie jedoch zu Ihrer eigenen Sicherheit einen Fahrradhelm, um Kopfverletzungen zu vermeiden! Wir empfehlen nach DIN EN 1078 geprüfte PROPHETE-Fahrrad-Helme zu verwenden. • Bevorzugen Sie auffällige Kleidung mit hellen Farben und Reflexionsstreifen, damit Sie von anderen Verkehrsteilnehmern besser und schneller gesehen werden. Unfallgefahr! -
Seite 10: Bestimmungsgemässe Verwendung
ALLGEMEINE SICHERHEITSHINWEISE • BESTIMMUNGSGEMÄSSE VERWENDUNG • E s befinden sich drehende und bewegliche Teile am E-Bike. Durch falsche Kleidung, unsachgemäße Handhabung oder Unaufmerksamkeit besteht Verletzungsgefahr. − Tragen Sie eng anliegende Beinkleidung. Benutzen Sie ggf. Hosenklammern. GEFAHR − Achten Sie darauf, dass herunterhängende Kleidungsstücke nicht in die Speichen gelangen, z. B. Schals oder Kordeln. − Tragen Sie rutschfeste Schuhe, die mit einer steifen Sohle versehen sind und dem Fuß genügend Halt geben. • D as maximal zulässige Gesamtgewicht des E-Bikes darf den im Kapitel „Technische ACHTUNG Daten“ angegebenen Wert nicht übersteigen. Das Gesamtgewicht beinhaltet neben dem E-Bike, den Fahrer sowie Zuladung jeglicher Art (z. -
Seite 11: Erste Inbetriebnahme | Kontrollen Vor Fahrtbeginn
ERSTE INBETRIEBNAHME | KONTROLLEN VOR FAHRTBEGINN ERSTE INBETRIEBNAHME | KONTROLLEN VOR FAHRTBEGINN • Prüfen Sie vor jeder Fahrt, ob Ihr E-Bike betriebssicher ist. Bedenken Sie hierbei auch die Möglichkeit, dass Ihr E-Bike in einem unbeaufsichtigten Moment umgefallen sein könnte oder Dritte es manipuliert haben könnten. Unfallgefahr! •... -
Seite 12: Pedale
PEDALE • LENKER PEDALE • Die Pedale müssen jederzeit fest angezogen sein, da diese sonst aus dem Gewinde ausbrechen können! Kontrollieren Sie deshalb vor jeder Fahrt beide Pedale auf festen Sitz. Beschädigungs- und Unfallgefahr! • Werden die Pedale bei der Montage vertauscht, nehmen die Gewinde GEFAHR Schaden und können nach einiger Zeit aus dem Pedalarm ausbrechen! Unfallgefahr! - Bei Missachtung keine Gewährleistung! -
Seite 13: Position Einstellen
LENKER POSITION EINSTELLEN 1. Lösen Sie die seitlichen Klemmschrau ben (Abb. C) des Vorbaus mit einem 5-mm-In- nensechskant-Schlüssel. 2. Richten Sie den Lenker aus. 3. Ziehen Sie die Klemmschrauben lt. Drehmoment- vorgabe wieder fest an (s. Kapitel Drehmoment- vorgaben). LENKER NEIGUNG EINSTELLEN 1. -
Seite 14: Sattel | Sattelstütze
SATTEL | SATTELSTÜTZE SATTEL | SATTELSTÜTZE • Kontrollieren Sie vor jeder Fahrt und insbesondere nach dem Einstellen der Sattel- position die Befestigungsschrauben und Schnellspanner auf festen Sitz. Unfallgefahr! GEFAHR GEFAHR HÖHE EINSTELLEN • Ziehen Sie die Sattelstütze höchstens bis zur Markierung der Mindesteinstecktiefe heraus. -
Seite 15: Federgabel
SATTEL | SATTELSTÜTZE • FEDERGABEL G) mit einem 5- bzw. 6-mm-Innen-Sechskant-Schlüssel. 2. Stellen Sie die Neigung des Sattels ein. 3. Ziehen Sie die Sechskantschraube (Abb. F + G) gemäß de Drehmomentvorgabe wieder fest an (vgl. Kapitel Drehmomentvorgaben). FEDERGABEL Die Federvorspannung der Gabel läßt sich individuell nach Ihren Bedürfnissen einstellen. Das E-Bike kann somit auf das Gewicht des Fahrers, Zuladung sowie dem Gelände ange- passt werden. -
Seite 16: Schnellspanner
SCHNELLSPANNER SCHNELLSPANNER • Vergewissern Sie sich vor Fahrtantritt, dass alle Schnellspanner mit ausreichender Spannkraft geschlossen sind. Bei ungenügend geschlossenen Schnellspannern kön- nen sich Bauteile lösen. Unfallgefahr! • Der Hebel des Schnellspanners muss vollständig anliegen und darf nicht abstehen! GEFAHR Laufradschnellspanner sowie Rahmenschnellspanner müssen aus Sicherheitsgründen stets nach hinten zeigen (in Fahrtrichtung gesehen). -
Seite 17: Beleuchtung
BELEUCHTUNG BELEUCHTUNG • Schalten Sie bei Dunkelheit und bei schlechten Sichtverhältnissen immer die Beleuchtung ein! Bedenken Sie, dass Sie bei eingeschalteter Beleuchtung nicht nur besser sehen, sondern auch von anderen Verkehrsteilnehmern besser gese- hen werden. Unfallgefahr! GEFAHR • Bei schlechter Sicht, Dämmerung und bei Dunkelheit muss der Akku eingesetzt sein. Prüfen Sie auch, ob der Akku ausreichend geladen ist. -
Seite 18: Hydraulische Scheibenbremse
BREMSE BREMSE • Der sichere Umgang mit den Bremsen ist für Ihre Sicherheit beim Fahren maßgeblich. Machen Sie sich deshalb vor Ihrer ersten Fahrt unbedingt mit den Bremsen Ihres E-Bi- kes vertraut. Unfallgefahr! • Prüfen Sie vor jeder Fahrt die Bremsen auf ihre Funktion. Falsch eingestellte oder GEFAHR mangelhaft reparierte Bremsen können zu verminderter Bremsleistung oder gar zum völligen Versagen der Bremsen führen. -
Seite 19: Bremsen
BREMSEN SCHEIBENBREMSE EINSTELLEN Einstellarbeiten sind an der hydraulischen Scheibenbremsanlage in der Regel nicht notwen- dig. Die Bremsbeläge zentrieren sich durch Betätigen der Bremshebel selbstständig. BREMSBELAG WECHSELN • Tauschen Sie die Bremsbeläge aus, sobald die Stärke unter 0,5 mm liegt. Die Bremslei- stung kann sonst bis zum völligen Bremskraftverlust nachlassen sowie die Bremsanlage beschädigen. -
Seite 20: Trio Antriebssystem
TRIO ANTRIEBSSYSTEM ANTRIEBSSYSTEM • Machen Sie sich mit der Bedienung und dem speziellen Fahrverhalten des E-Bikes erst abseits des Straßenverkehrs vertraut. Üben Sie insbesondere das Anfahren, Bremsen und Fahren in engen Kurven. Fangen Sie hierbei erst mit einer niedrigen Unterstüt- zungstufe an. -
Seite 21: Antriebssystem Ein-/Ausschalten
TRIO ANTRIEBSSYSTEM FERNBEDIENUNG EIN-/AUS-Taste Antriebssystem ein-/ausschalten Anzeige-Taste Anzeige auswählen (Strecke/Zeit und Geschwindigkeit) Bestätigungs-Taste Auswahl bestätigen Auswahl-Tasten Licht-Taste Licht ein-/ausschalten Anfahrhilfe einschalten Schiebehilfe-Taste STEUERDISPLAY Streckenzähler/ Zeitmesser ODO: Gesamt-Kilometerzähler TRIP: Strecken-Kilometerzähler TIMETRP: Strecken-Fahrzeit (TRIP) Fahrmodus Gewählter Fahrmodus (ECO 1, ECO 2, TOUR, SPEED, BOOST) Geschwindigkeits-Anzeige Aktuelle Geschwindigkeit (km/h) AVG: Durchschnittliche Geschwindigkeit... - Seite 22 TRIO ANTRIEBSSYSTEM vität nach ca. 1 Stunde von selbst ab. Drücken Sie die auf dem Akku befindliche Taste, um den Akku wieder zu aktivieren. ANTRIEBSSYSTEM BEDIENEN Das Antriebssystem unterstützt Sie während des Tretens mit zusätzlicher Motorkraft bis zu einer Geschwindigkeit von 25 km/h. Sie können zwischen 5 Geschwindigkeitsstufen frei wählen: keine Motorunterstützung, Steuerdisplay aktiv sparsame Motorunterstützung...
-
Seite 23: Einstellungsmodus
TRIO ANTRIEBSSYSTEM EINSTELLUNGSMODUS Im Einstellungsmodus können Sie nacheinander den Streckenkilometerzähler (TRIP) zurück- setzen sowie die Helligkeit des Displays einstellen. Sie aktivieren den Einstellungsmodus wie folgt: 1. Drücken Sie für 2,5 Sekunden gleichzeitig die Tasten (Abb. Q), um in den Einstellung- Modus zu gelangen. -
Seite 24: Trio Steuerdisplay Mit Led-Anzeige
TRIO ANTRIEBSSYSTEM TRIO STEUERDISPLAY MIT LED-ANZEIGE Sie bedienen das Antriebssystem mit dem TRIO Steuer- display (Abb. R) an der linken Lenkerseite. Das Steuer- display zeigt Ihnen übersichtlich alle Informationen an, die Sie für die Bedienung des E-Bikes benötigen. EIN/AUS-Taste Mit dieser Taste können Sie das TRIO Antriebssystem ein- und ausschalten. - Seite 25 TRIO ANTRIEBSSYSTEM ANTRIEBSSYSTEM BEDIENEN Das Antriebssystem unterstützt Sie während des Tretens mit zusätzlicher Motorkraft bis zu einer Geschwindigkeit von 25 km/h. Sie können zwischen 5 Geschwindigkeitsstufen frei wählen (Abb S): 1. Wählen Sie vor oder während der Fahrt mit der Plus- (Abb.
- Seite 26 TRIO ANTRIEBSSYSTEM abhängig. Sinkt die Temperatur unter 0 °C, ist mit einem starken Leistungsabfall des Akkus und einer drastisch geringeren Reichweite zu rechnen. Mit zunehmendem Alter und Nutzung des Akkus nimmt auch die Akkukapazität und somit die Reichweite ebenfalls ab. •...
-
Seite 27: Akku-Ladestandanzeige
TRIO ANTRIEBSSYSTEM AKKU-LADESTANDANZEIGE Sie können den aktuellen Akku-Ladestand bei eingeschal- tetem Antriebssystem am Steuerdisplay als auch direkt am Akku ablesen (0|25|50|75|100%). Drücken Sie hierzu die Taste (Abb. T) am Akku. Die Akku-Ladestandanzeige schaltet sich nach kurzer Zeit au- tomatisch wieder aus. AKKU LADEN •... -
Seite 28: Akku Entnehmen
TRIO ANTRIEBSSYSTEM 2. Schieben Sie die Schutzkappe der Ladebuchse am Akku zur Sei- te (Abb. U). 3. Stecken Sie das Netzkabel des Ladegerätes in die Netzsteckdo- 4. Verbinden Sie den Ladestecker mit der Ladebuchse (Abb. U) des Akkus. 5. Der Ladevorgang startet. 6. -
Seite 29: Laufräder
TRIO ANTRIEBSSYSTEM • LAUFRÄDER LAUFRÄDER • Ü berprüfen Sie vor jeder Fahrt, ob das Profil der Reifen abgenutzt ist und ob offensicht- liche Beschädigungen vorliegen. Tauschen Sie im Zweifelsfall den Reifen umgehend gegen einen Original-Ersatzreifen aus. Beschädigungs- und Unfallgefahr! • Tauschen Sie defekte Reifen und Schläuche nur in der für die Felge passenden Größe GEFAHR aus, da nur so eine ordnungsgemäße Funktion sichergestellt werden kann. -
Seite 30: Vorderrad Einbauen
LAUFRÄDER Modell mit Achsschnellspanner: Lösen Sie den Hebel des Achsschnellspanners (s. Kapitel Schnellspanner). 2. Ziehen Sie das Laufrad aus der Achsaufnahme heraus. VORDERRAD EINBAUEN • Bei nicht korrekt eingebauten Laufrädern kann das Brems- und Fahrverhalten negativ beeinträchtigt werden. Unfallgefahr! • Ziehen Sie alle zuvor gelösten Schrauben und Muttern wieder fest an. Prüfen Sie, ob die Sicherungsscheibe korrekt sitzt. -
Seite 31: Tretkurbel
LAUFRÄDER • TRETLAGERKURBEL• GANGSCHALTUNG TRETKURBEL • Prüfen Sie regelmäßig, ob die Verschraubung der Tretkurbel fest sitzt. Die Pedalarme können sich sonst lösen und die Tretkurbel samt Innenlager kann beschädigt werden. Beschädigungs- und Unfallgefahr! GEFAHR TRETKURBEL NACHZIEHEN 1. Entfernen Sie, falls vorhanden, auf beiden Seiten die Ab- deckkappe (Abb. -
Seite 32: Einstellung
GANGSCHALTUNG EINSTELLUNG Jede Kettenschaltung muss von Zeit zu Zeit nachgestellt werden. Erfolgt dies nicht, müssen Sie mit erhöhtem Verschleiß, verringertem Schaltkomfort, bis hin zum Funktionsversagen des Schaltsystems rechnen. Achten Sie deshalb stets darauf, dass die Schaltung einwandfrei funktioniert. Sollten sich z.B. - Seite 33 GANGSCHALTUNG 2. Drehen Sie nun an der Stellschraube H (Abb. Y), bis die Leitrolle exakt unter dem kleinsten Ritzel steht. 3. Schalten Sie die Kette auf das kleinste Kettenblatt und das größte Ritzel des Schaltwerks. 4. Auch hier muss die Leitrolle exakt unter dem Ritzel stehen. Korrigieren Sie dies gegebenenfalls mittels der Stellschraube (Abb.
-
Seite 34: Tretlager & -Kurbel
TRETLAGER & -KURBEL • KETTE • FAHRRASTÄNDER TRETLAGER & -KURBEL Prüfen Sie regelmäßig, ob die Verschraubung der Tretkurbel fest sitzt. Die Pedalarme kön- nen sich sonst lösen und die Tretkurbel samt Innenlager beschädigt werden. Beschädi- gungs- und Unfallgefahr! GEFAHR TRETKURBEL NACHZIEHEN 1. -
Seite 35: Personen-/Lastentransport
Das E-Bike darf nicht mit einem Kindersitz genutzt werden. DIEBSTAHLSCHUTZ Führen Sie in Ihrem eigenen Interesse eine Diebstahlsicherung mit. Schließen Sie das E-Bi- ke, auch wenn Sie es nur kurz unbeaufsichtigt lassen, immer ab. Verwenden Sie nur sicher- heitsgeprüfte Schlösser und Sicherungsvorrichtungen. Wir empfehlen Schlösser der Marke PROPHETE. -
Seite 36: Wartung | Pflege
WARTUNG | PFLEGE WARTUNG | PFLEGE • S chalten Sie bei Reparatur-, Wartungs und Pflegearbeiten immer das Antriebssystem aus und entnehmen Sie den Akku. Beschädigungs- und Unfall gefahr! • Das E-Bike muss regelmäßig geprüft, gepflegt und gewartet werden. Nur so kann garantiert werden, dass es dauerhaft den sicherheitstechnischen Anforderungen GEFAHR entspricht und ordnungsgemäß funktioniert. Führen Sie deshalb, in Abhängigkeit von der Benutzungshäufigkeit (mind. jedoch einmal im Jahr), die in den einzelnen Kapiteln beschriebenen Prüf-, Pflege- und Wartungsanweisungen durch. •... -
Seite 37: Allgemeine Pflegehinweise
WARTUNG | PFLEGE ALLGEMEINE PFLEGEHINWEISE • A chten Sie darauf, dass kein Pflegemittel, Fett oder Öl auf die Bremsbeläge, Brems- scheibe oder Reifen gelangt, da die Bremsleistung sonst vermindert werden kann bzw. die Laufräder wegrutschen können. Unfallgefahr! • Verwenden Sie zur Reinigung nie Hochdruck- oder Dampfstrahler, da dies zu Schäden ACHTUNG (z. B. Elektronik- und Lackschäden, Schäden durch Rostbildung in den Lagern, usw.) führen kann. -
Seite 38: Wartungsarbeiten
WARTUNG | PFLEGE WARTUNGSARBEITEN Nur durch eine regelmäßige und fachgerechte Wartung kann eine optimale und gefahrlose Nutzung des Fahrrades gewährleistet werden. Die folgenden Arbeiten sind im Rahmen der Wartung gemäß den angegebenen Intervallen des Wartungsplanes durchzuführen. Wir empfehlen die Ausführung durch eine Fachkraft mit geeignetem Werkzeug. -
Seite 39: Schaltung
WARTUNG | PFLEGE RAHMEN Auf Beschädigungen (Risse und Deformierungen) prüfen, reinigen, ggf. austauschen GABEL Auf Beschädigungen (Risse und Deformierungen) und auf Spiel prüfen (nur Federgabel) prü- fen, reinigen, Federgabel fetten ggf. austauschen SCHALTUNG Einstellung, Verschleiß und Funktion prüfen, reinigen, Lagerung der beweglichen Teile und Schaltbowdenzüge ölen ggf. -
Seite 40: Wartungsplan
WARTUNG | PFLEGE WARTUNGSPLAN Die im Wartungsplan angegebenen Arbeiten beinhalten, soweit erforderlich, das Reinigen, Schmieren und Einstellen des Bauteils oder den Austausch der betroffenen Komponente bei Verschleiß oder Beschädigung. Weitere Angaben zu den auszuführenden Wartungsarbeiten finden Sie im vorherigen Kapitel. Wir empfehlen die Ausführung durch eine Fachkraft mit geeignetem Werkzeug. -
Seite 41: Ausgeführte Wartungen
WARTUNG | PFLEGE AUSGEFÜHRTE WARTUNGEN Bei Schäden, die durch die Nichteinhaltung des Wartungsplanes und den entsprechenden Wartungsarbeiten entstehen, kann die Gewährleistung bzw. Garantie verweigert werden. Die nachfolgenden Wartungen sind gemäß des Intervalles des Wartungsplanes und den be- schriebenen Wartungsarbeiten durchgeführt worden: 1. -
Seite 42: Drehmomentvorgaben
DREHMOMENTVORGABEN DREHMOMENTVORGABEN • Die am E-Bike verbauten Schrauben und Muttern müssen regelmäßig (s. Wartungs- plan) auf festen Sitz kontrolliert und ggf. mit der richtigen Stärke an- bzw. nachgezo- gen werden. Nur so kann garantiert werden, dass das Fahrrad dauerhaft den sicher- heitstechnischen Anforderungen entspricht und ordnungsgemäß... -
Seite 43: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG FEHLER URSACHE BEHEBUNG Akku ist leer Akku vollständig aufladen Akku defekt Akku austauschen Nach Einschalten des Steuerdisplays leuchtet Verbindung zum Steuerdisplay ist un- Steckverbindung am Lenker zum keine LED bzw. das LCD-Display terbrochen Steuerdisplay kontrollieren Steuerdisplay defekt Steuerdisplay austauschen Akku ist fast leer Akku vollständig aufladen Steckkontakte gelöst... - Seite 44 FEHLERBEHEBUNG FEHLER URSACHE BEHEBUNG Fehlbedienung Taste der Akku-Ladestandanzeige am Akku drücken LED der Akku-Ladestandanzei- Akku ist leer Akku vollständig aufladen ge leuchten nicht Akku ist defekt Akku austauschen Fehlbedienung Beleuchtung einschalten Kabel defekt Kabel austauschen Steckkontakte gelöst Steckkontakte zusammenstecken Beleuchtung funktioniert nicht Leuchtmittel defekt Beleuchtung austauschen Akku leer...
-
Seite 45: Fehlercodes
FEHLER-CODES FEHLER-CODES Folgende Fehler-Codes (ERROR) können bei einer Störung am TRIO Steuerdisplay (LCD) an- gezeigt werden: FEHLER-CODE FEHLER BEHEBUNG Steuerungs-Fehler 1. Antriebssystem ausschalten 2. Akku herausnehmen und wieder einsetzen 3. Antriebssystem einschalten Sollte der Fehler weiterhin angezeigt werden, kontaktieren Sie den Kundendienst. Unterspannungs-Schutz Antriebssystem ausschalten und Kundendienst kontaktieren Überspannungs-Schutz... - Seite 46 FEHLER-CODES FEHLER-CODE FEHLER BEHEBUNG Sensorik-Störung 1. Antriebssystem ausschalten 2. Prüfen, ob die Speichenmagnete zum Sensor zeigen und ggf. korrigieren 3. Akku herausnehmen und wieder einsetzen 4. Antriebssystem einschalten. Geschwindigkeitssensor-Stö- Sollte der Fehler weiterhin angezeigt werden, kontaktieren rung Sie den Kundendienst. Kommunikationsfehler (BMS) Antriebssystem ausschalten und Kundendienst kontaktieren Kommunikationsfehler...
-
Seite 47: Gewährleistung | Garantie
GEWÄHRLEISTUNG | GARANTIE GEWÄHRLEISTUNG | GARANTIE 1. GEWÄHRLEISTUNG Gewährleistungsansprüche können Sie innerhalb eines Zeitraumes von maximal 2 Jahren, ge- rechnet ab Kaufdatum, erheben. Die Gewährleistung ist auf die Reparatur oder den Austausch des beschädigten Bauteils / Fahrrades beschränkt und erfolgt nach unserer Wahl. Unsere Ge- währleistung ist für Sie stets kostenlos. - Seite 48 GEWÄHRLEISTUNG | GARANTIE Dies betrifft insbesondere die Bestimmungsgemäße Verwendung sowie die Pflege- und War- tungsanweisungen. 6. Nicht eingeschlossen in die Gewährleistung bzw. Garantie sind: • Bauteile, die dem Verschleiß, Verbrauch oder der Abnutzung unterliegen (ausgenommen eindeutiger Material- bzw. Herstellungsfehler), wie z. B.: –...
- Seite 49 GEWÄHRLEISTUNG | GARANTIE 10. Sollten Sie mit dem von Ihnen erworbenen Fahrrad ein technisches Problem haben, stehen Ih- nen unsere Kundendienstmitarbeiter zur Verfügung: Prophete GmbH u. Co. KG Lindenstraße 50 D-33378 Rheda-Wiedenbrück Sitz: Deutschland Telefon: 0 52 42 / 41 08 930...
-
Seite 50: Entsorgung
ENTSORGUNG ENTSORGUNG E-BIKE ENTSORGEN (OHNE AKKU) Das E-Bike darf am Ende der Lebensdauer nicht in den normalen Haus- haltsabfall gelangen. Es muss stattdessen an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben wer- den. Der Akku muss hierbei dem E-Bike zuvor entnommen und separat entsorgt werden. -
Seite 51: Stichwortverzeichnis
STICHWORTVERZEICHNIS STICHWORTVERZEICHNIS Akku S. 9, 11, 17, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 36, 37, 43, 44, 45, 46, 47, 48, 50 Allgemeine Sicherheitshinweise S. 3, 9, 10 Anhänger S. 10, 35 Antriebsystem S. 17, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 36, 39, 40, 45, 46 Bauteilbenennung S. - Seite 52 STICHWORTVERZEICHNIS Ladegerät S. 7, 8, 11, 27, 28, 44 Lagerung S. 28, 37 Laufräder S. 10, 18, 29, 30, 31, 35, 36, 37, 38, 40, 42 Lenker S. 3, 10, 11, 12, 13, 35, 36, 38, 40, 42, 43, 44 Lenkervorbau S.
- Seite 53 NOTIZEN...
- Seite 54 NOTIZEN...
-
Seite 55: E-Bike-Pass
E-BIKE PASS Mit dem E-Bike Pass kann das E-Bike im Falle eines Diebstahls gegenüber der Polizei oder der Versicherung eindeutig beschrieben werden. Füllen Sie den E-Bike Pass deshalb gleich nach dem Kauf vollständig aus und bewahren Sie ihn gut auf. RAHMEN-NR.* MODELL MOTOR... - Seite 56 Prophete GmbH u. Co. KG Postfach 2124 • 33349 Rheda-Wiedenbrück Lindenstraße 50 • 33378 Rheda-Wiedenbrück www.prophete.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. Nachdruck verboten. Stand 03/2017 990717-05 - Original-Betriebsanleitung Prophete unterstützt die Initiative „Pro Fahrrad“. Weitere Informationen unter: www.pro-fahrrad.de...
