3. Lokalisera platsen för den första fästkonsolen till golvplattan (6390‑101‑108) (Figur 4) (nära fotänden). Denna plats ger
mest marginal för hjulen.
• För att flytta bårvagnen närmare huvudänden i fordonets patientdel väljer du en annan placering för golvplattans
fästkonsol.
• Se till att platsen inte är längre bort från den första platsen än värdet som beräknades i steg 2. Lämna tillräckligt med
utrymme för bårvagnens bas att röra sig fritt från fordonets stötfångare.
• Vänd konsolen (Figur 5) för att flytta monteringsplatsen ytterligare 2 tum (5 cm) mot huvudänden.

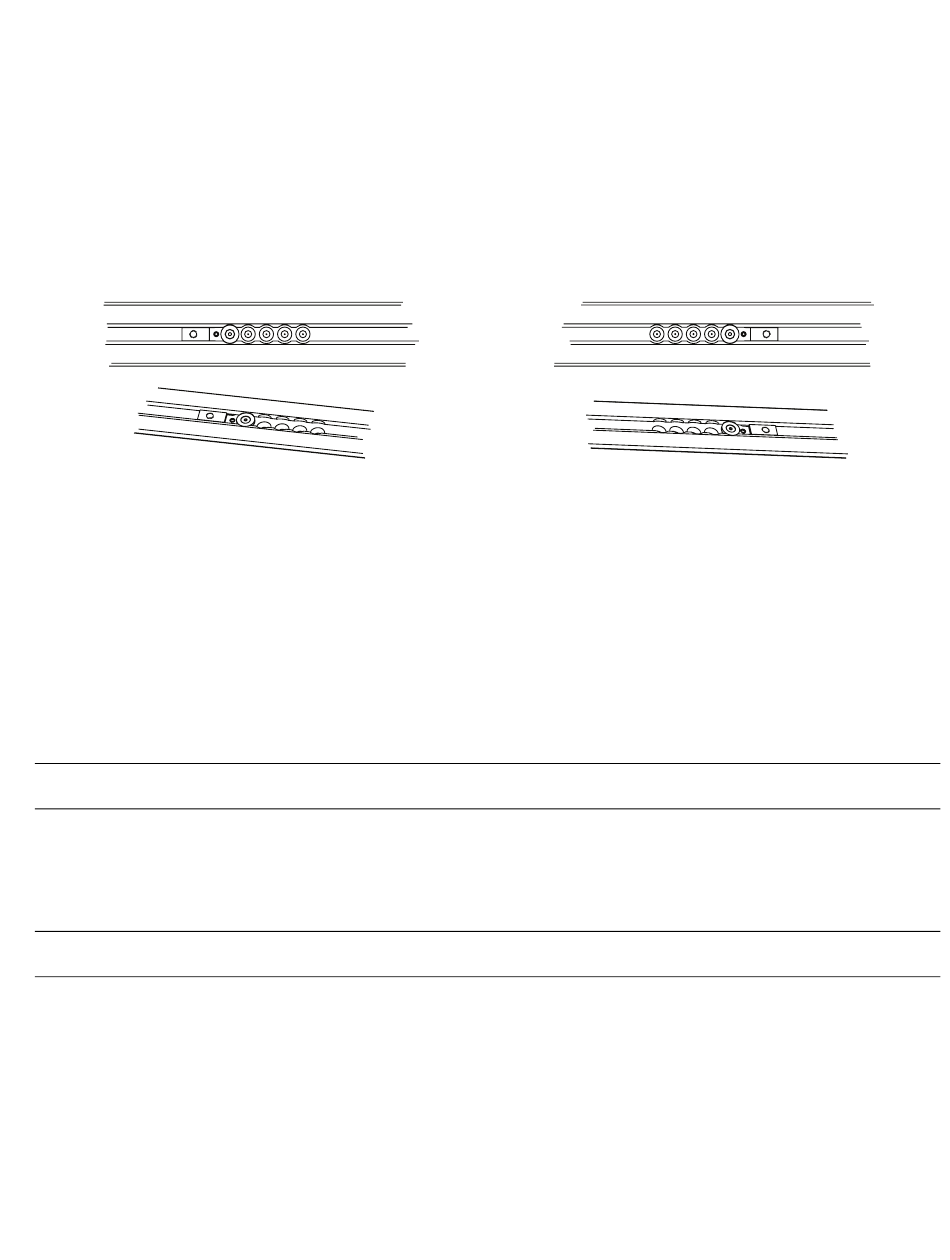

• Figur 4 visar placeringen för mesta möjliga hjulutrymme från stötfångaren. Figur 5 visar placeringen för minsta
möjliga hjulutrymme från stötfångaren, som är 8 tum (20,3 cm) från den första placeringen. Välj önskad plats som
ger lämpligt svängrum för stötfångaren inför din installation. I Figur 4 och Figur 5 nedan, representerar (A)
huvudänden på fordonets patientdel och (B) representerar fotänden.
B
F F i i g g u u r r 4 4 – – M M e e s s t t s s v v ä ä n n g g r r u u m m f f ö ö r r h h j j u u l l e e n n
4. Montera en skruv med platt huvud (0001-194-000) i fästkonsolen till den undre förankringen (6390-001-110) med en 5/
32-tums insexnyckel för att säkra golvplattans fästkonsol (6390-101-108).
5. Upprepa steg 3 och 4 för de tre andra placeringarna i golvplattenheten.
O O b b s s ! ! - - Placeringen av dessa tre fästkonsoler till golvplattan måste överensstämma med placeringen som valdes i steg
3.
6. Led fordonets förankringskabel (639000010135) till botten av förankringsenheten och ut genom öppningen på sidan av
förankringsenheten (Figur 6).
7. Placera förankringsenheten över monteringshålen. Led all överbliven kabel tillbaka genom den elektriska skyddshylsan
av gummi.
V V A A R R N N I I N N G G - - Täta alltid till alla luckor på utsidan av fordonet för att förhindra att avgaser kommer in i fordonets
patientdel.
O O b b s s ! ! - - Täta den elektriska skyddshylsan av gummi med silikon för fullständig försegling av de elektriska
genomföringarna.
8. Placera försiktigt ut förankringsenheten (C) ovanpå golvplattenheten (D) (Figur 6) och lägg överbliven kabel i
golvplattans ficka. Rikta in de fyra hålen med golvplattans fästkonsoler.
V V A A R R F F Ö Ö R R S S I I K K T T I I G G ! ! - - Var noga med att kablaget ligger inne i golvplattans ficka och inte kläms av förankringsenheten när
du installerar förankringsenheten.
SV 16
A
B
F F i i g g u u r r 5 5 – – V V ä ä n n d d k k o o n n s s o o l l e e n n
A
