3. İlk zemin plakası bağlantı braketinin (6390-101-108) (Şekil 4) konumunu belirleyin (ayak ucuna yakın). Bu konum,
tekerlek açısından en iyi açıklığı sağlar.
•
Karyolayı aracın hasta bölmesinin baş ucuna daha yaklaştırmak için, başka bir zemin plakası bağlantı konumu
seçin.
•
Konumun, ilk konumdan itibaren 2. adımda hesaplanan değerden daha uzakta olmadığından emin olun. Araç
tamponuna açıklık sağlamak amacıyla karyola tabanı için yeterince pay bırakın.
•
Montaj konumunu baş ucuna doğru 2 inç (5 cm) daha kaydırmak için braketi ters çevirin (Şekil 5).
•

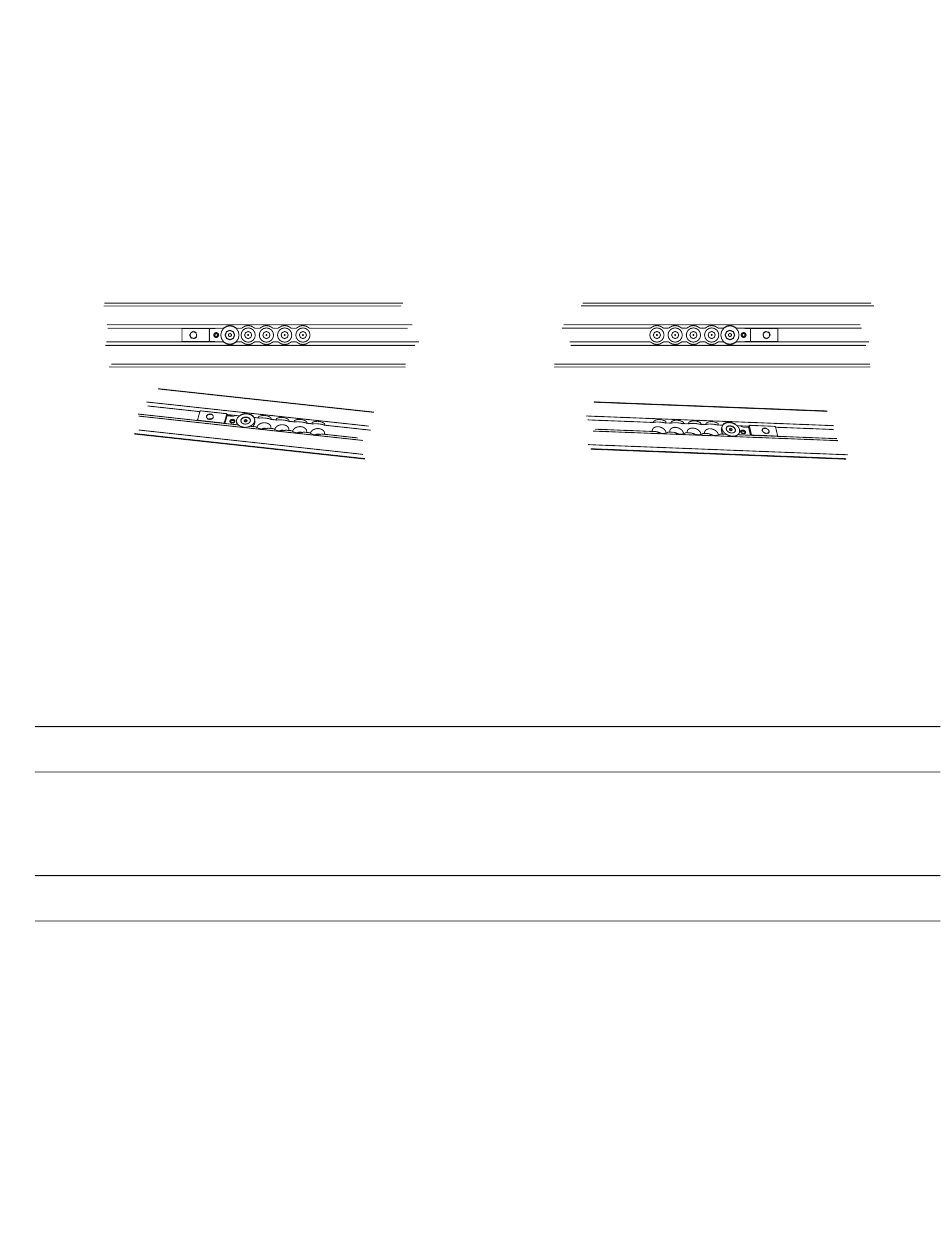

Şekil 4, tekerlek için tampondan en fazla açıklık konumunu göstermektedir. Şekil 5, tekerlek için tampondan en az
açıklık konumunu göstermektedir ve ilk konumdan 8 inç'lik (20,3 cm) bir yer değişikliğini temsil eder. Kurulumunuz
için uygun tekerlek açıklığını sağlayan konumu seçin. Aşağıdaki Şekil 4 ve Şekil 5'te (A), araç hasta bölmesinin baş
ucunu ve (B), ayak ucunu göstermektedir.
B
Ş Ş e e k k i i l l 4 4 – – E E n n f f a a z z l l a a t t e e k k e e r r l l e e k k a a ç ç ı ı k k l l ı ı ğ ğ ı ı
4. Bir 5/32 inç altıgen somun anahtarı kullanarak zemin plakası bağlantı braketini (6390-101-108) sabitlemek için alt ankraj
bağlantı braketi tutucusuna (6390-001-110) düz başlı bir vida (0001-194-000) monte edin.
5. Zemin plakası tertibatında diğer üç konum için 3. ve 4. adımı tekrarlayın.
N N o o t t - - Bu üç zemin plakası bağlantı braketinin pozisyonu, 3. adımda seçilen pozisyonla eşleşmelidir.
6. Ankraj-araç kablosunu (639000010135) ankrajın altından içeri ve ankrajın yanındaki pencereden dışarı yönlendirin
(Şekil 6).
7. Ankrajı montaj deliklerinin üzerine getirin. Varsa telin fazlasını elektriksel lastik rondelanın içinden geri yönlendirin.
U U Y Y A A R R I I - - Egzoz dumanının aracın hasta bölmesine girmesini önlemek için aracın dışarıya açılan tüm boşluklarını
mutlaka yalıtın.
N N o o t t - - Elektrik geçişini tamamen yalıtmak için elektriksel lastik rondelaya silikon yalıtım malzemesi uygulayın.
8. Ankraj tertibatını (C) dikkatlice zemin plakası tertibatı (D) üzerine yerleştirin (Şekil 6) ve telin fazlasını zemin plakası
cebine döşeyin. Dört deliği zemin plakası bağlantı braketleriyle hizalayın.
D D İ İ K K K K A A T T - - Tellerin daima zemin plakası cebinin içinde kaldığından ve ankraj tertibatını monte ettiğinizde ankraj tertibatı
tarafından kıstırılmadığından emin olun.
TR
16
A
B
Ş Ş e e k k i i l l 5 5 – – B B r r a a k k e e t t i i t t e e r r s s ç ç e e v v i i r r m m e e
A
6390-809-005 Rev AA.0
