31. Monte edilmiş bileşenleri (X ve Y) aktarma tertibatının ucuna kaydırın.
N N o o t t - - Tam durdurma tamponunu tümsek (AA) altta olacak şekilde yerleştirin (Şekil 17).
32. Tam durdurma blokunu (639000010244) (geçme delikli) (W) monte edilmiş bileşenlerle (X ve Y) hizalayın ve aktarma
tertibatının ucuna kaydırın.
33. İkinci tam durdurma tamponunu takmak ve monte etmek için adım 26 ila 28'i tekrarlayın.
34. Bir 3/16 inç altıgen anahtar kullanarak birlikte verilen soket başlı dört kapak vidasını (0004-662-000) (her bir taraf için iki
tane) (Z) aktarma tertibatına takın (Şekil 16).
35. Baş ucu aktarma tamponlarını yanlış hizalama veya uygun olmayan kurulum belirtileri olmadan aktarma tertibatının dış
kenarına hizalı olarak monte edildiklerinden emin olmak için gözle inceleyin.
36. Bir T25 Torx tornavida kullanarak, birlikte verilen düğme başlı iki kapak vidasını (0004-665-000) (AB) takarak birlikte
verilen sol aktarma baş ucu trimini (639000010210) ve birlikte verilen sağ aktarma baş ucu trimini (639000010211) (AC)
aktarma tertibatına monte edin (Şekil 18).
TR 22
Z

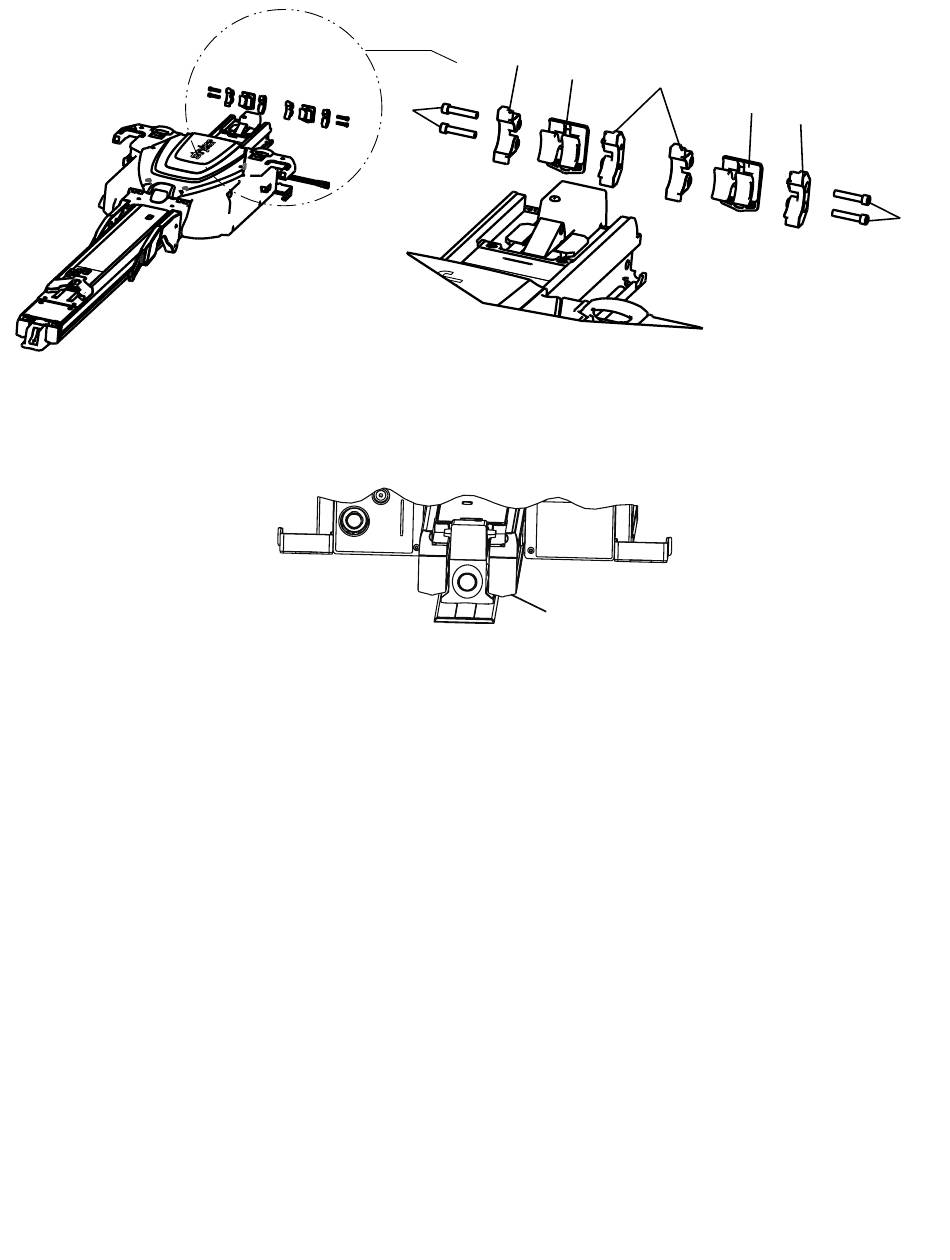

Ş Ş e e k k i i l l 1 1 6 6 – – T T a a m m p p o o n n b b l l o o ğ ğ u u n n u u m m o o n n t t e e e e d d i i n n
Ş Ş e e k k i i l l 1 1 7 7 – – T T a a m m d d u u r r d d u u r r m m a a t t a a m m p p o o n n u u t t ü ü m m s s e e ğ ğ i i
W
X
Y
AA
X
W
Z
