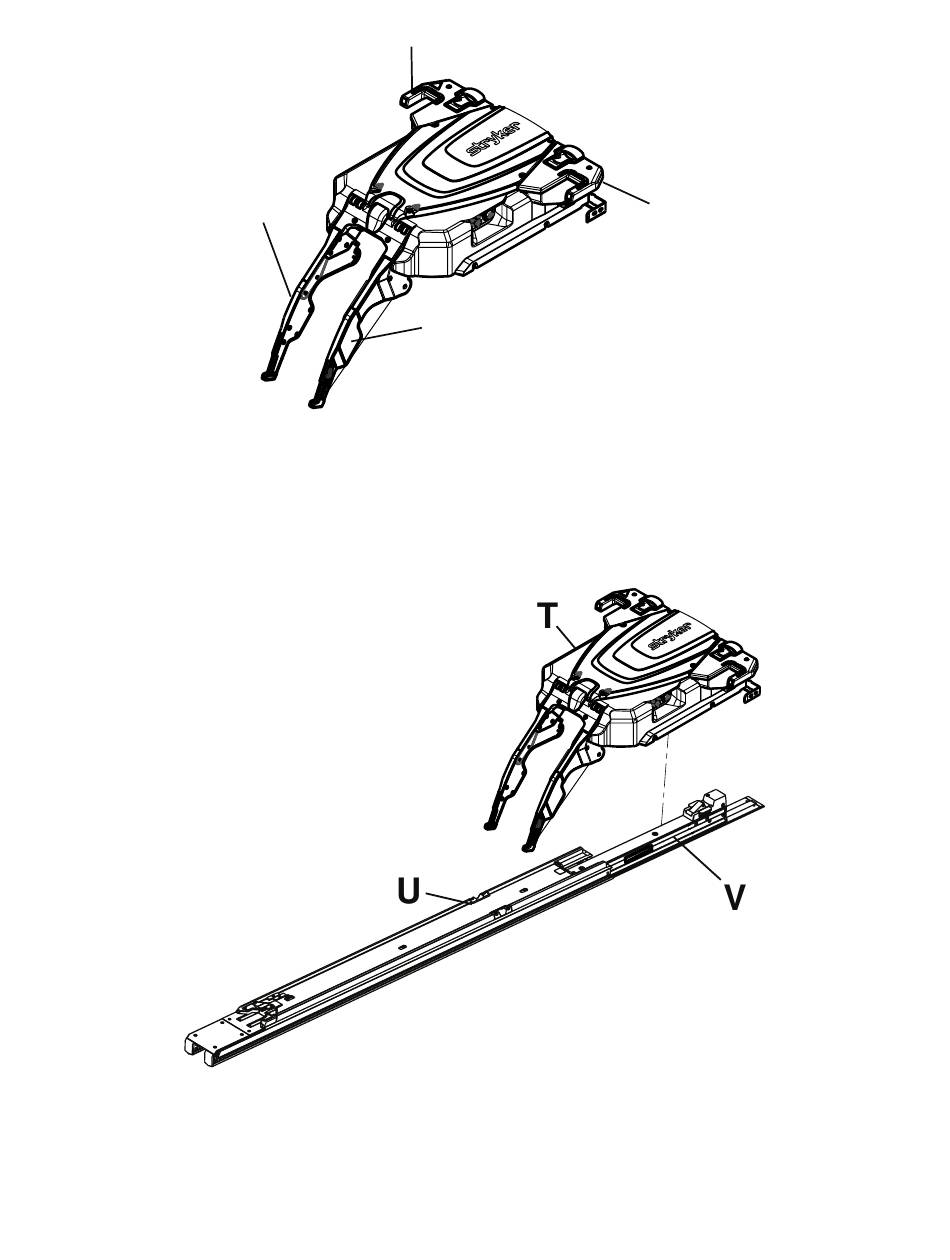

26. Araba tertibatını (T) yerde, aktarma tertibatı (U) ile ankraj tertibatının baş ucu (V) arasında konumlandırın (Şekil 15).
27. 1. montaj personeli (ayak ucu): Araba tertibatının silindirlerini, aktarma tertibatının yan kanalına kaydırın.
28. 2. montaj personeli (baş ucu): İkinci silindir setini hizalamak için araba tertibatını havaya kaldırın ve tekerlekleri araba,
aktarma tertibatının ortasının yakınına gelene kadar kaydırın.
29. Aktarma tertibatını ileriye baş ucuna doğru, yerine kilitlenene kadar dikkatle itin.
30. Tampon bloğunu monte edin. Birlikte verilen iç tam durdurma blokunu (639000010246) (vidalı delikli) (Y) birlikte verilen
tam durdurma tamponuyla (639000010243) (X) hizalayın (Şekil 16).
6390-809-005 Rev AA.0
R
2
R
1
Ş Ş e e k k i i l l 1 1 4 4 – – A A r r a a b b a a t t e e r r t t i i b b a a t t ı ı
Ş Ş e e k k i i l l 1 1 5 5 – – A A r r a a b b a a t t e e r r t t i i b b a a t t ı ı n n ı ı y y e e r r l l e e ş ş t t i i r r i i n n
S
1
S
2
21
