30. Montera stötfångarklossen. Rikta in den medföljande stoppklossen (639000010246) (med gängade hål) (Y) mot den
medföljande stoppklossen (639000010243) (X) (Figur 16).
31. Skjut in de monterade komponenterna (X och Y) så långt det går i överföringsanordningen.
O O b b s s ! ! - - Placera stoppstötfångaren så att puckeln (AA) är i botten (Figur 17).
32. Rikta in stoppstötfångaren (639000010244) (med genomgående hål) (W) med de monterade komponenterna (X och Y)
och skjut den i överföringsanordningens ände.
33. Upprepa steg 26–28 för att montera och installera den andra stötfångarklossen.
34. Installera de fyra medföljande hylsskruvarna (0004-662-000) (två till varje sida) (Z) med en 3/16-tums insexnyckel på
överföringsanordningen (Figur 16).
35. Inspektera huvudändens överföringsstötfångare visuellt för att säkerställa att de är installerade i jämnhöjd med den yttre
kanten av överföringsanordningen utan tecken på felaktig inriktning eller felaktig installation.
36. Installera de två medföljande skruvarna med runda huvuden (0004-665-000) (AB) med en T25 torxmejsel för att fästa
det medföljande vänstra patientöverföringsskyddet för huvudänden (639000010210) och det medföljande högra
patientöverföringsskyddet för huvudänden (639000010211) (AC) på överföringsanordningen (Figur 18).
SV
22
W
Z

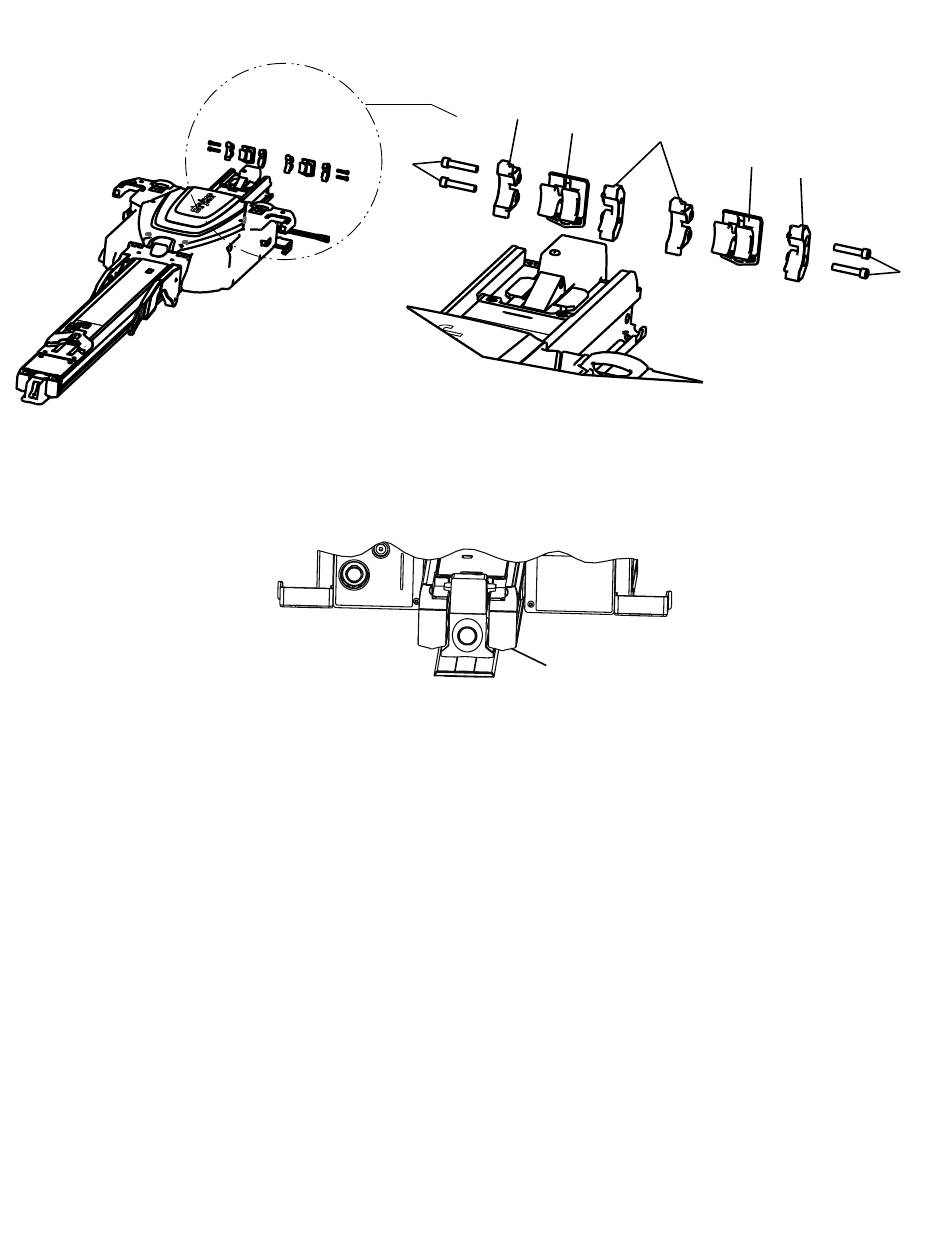

F F i i g g u u r r 1 1 6 6 – – M M o o n n t t e e r r a a s s t t ö ö t t f f å å n n g g a a r r k k l l o o s s s s
F F i i g g u u r r 1 1 7 7 – – S S t t ö ö t t f f å å n n g g a a r r k k l l o o s s s s e e n n s s p p u u c c k k e e l l
X
Y
AA
X
W
Z
6390-809-005 Rev AA.0
