13. Bir 3/8 inç altıgen somun anahtarı kullanarak, verilen dört ankraj montaj direğini (6390-001-150) (H) ankraj tertibatındaki
dört deliğe monte edin (Şekil 9).
N N o o t t
• Direklerin dördü de hizalanıp desteklenene kadar direkleri tam sıkmayın.
• Ankrajın baş ucuna en yakın montaj direğini takarken telleri sıkıştırmayın.
14. 1/2 inç tork anahtarı yardımıyla her direği (H) 60±10 ft-lb'ye sıkın (81,3±13,5 n-m) (Şekil 9).
15. Ankrajın yan tarafında, ankraj-araç kablosunu ankraj tertibatındaki konektöre bağlayın.
16. Konektörleri ankraj tertibatına geri itin.
17. Açık uç, ankraj tertibatına (J) bakacak şekilde aktarma tertibatını (I) konumlandırın) (Şekil 10).
TR 18

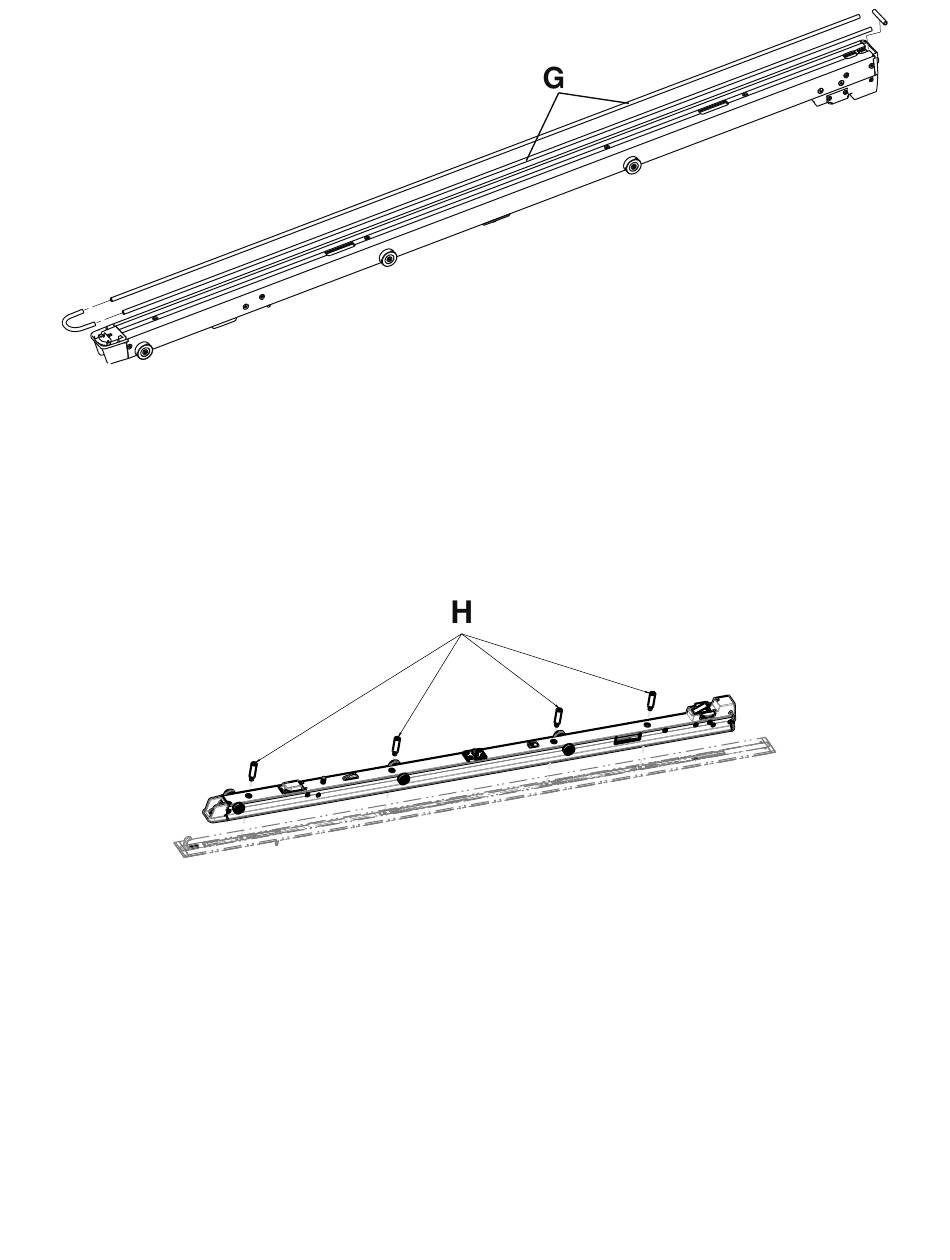

Ş Ş e e k k i i l l 8 8 – – A A n n k k r r a a j j c c o o n n t t a a l l a a r r ı ı
Ş Ş e e k k i i l l 9 9 – – A A n n k k r r a a j j m m o o n n t t a a j j d d i i r r e e k k l l e e r r i i n n i i n n m m o o n n t t a a j j ı ı
