18. Montör 1 (fotände) lyfter överföringsanordningen och skjuter överföringsanordningens låsspärrar (L) (Figur 12) mot
överföringsanordningens fotände för att frigöra överföringsanordningens lås. Montör 2 (huvudände) skjuter och
centrerar den öppna änden av överföringsanordningen över valsarna i förankringsenheten.
•
När överföringsanordningen installeras, skjut in den långsamt. Bryt inte sönder bårvagnens induktiva laddningshus
(K) (Figur 10).
•
Håll överföringsanordningens låsspärrar nedåt mot fotänden tills överföringsanordningen sitter på
förankringsenheten (Figur 12).
•
Du kan känna ett lätt motstånd när du rullar över den andra uppsättningen av valsar. Skjut förbi motståndet till läget
som visas i Figur 12.
19. Placera det primära skyddet till induktionsankaret (639001010101) över öppningen så att U-kroken är riktad mot
ankarets fotände (Figur 11).
O O b b s s ! ! - - Låt inte anslutningarna (installerade i steg 16) trycka emot skyddet till det primära induktionsankaret.
20. Använd en platt skruvmejsel för att trycka fast U-kroken i ankaret tills du hör den klicka på plats (Figur 11).
21. Installera den medföljande hylsskruven (0004-658-000) (O) med en 5/32-tums insexnyckel för att fästa den medföljande
magnetaktivatorn för rullfästet. (6390-001-106) (P) (Figur 12).
22. Installera de fyra medföljande skruvarna med runt huvud (0004-665-000) (M) med hjälp av en T25 torxmejsel för att
fästa den medföljande slitdynan på fotändan (6390-001-225) (N) till överföringsanordningen (Figur 12).
23. Skjut överföringsanordningens låsspärrar (närmast fotänden) (L) (Figur 12) mot överföringsanordningens fotände för att
låsa upp.
6390-809-005 Rev AA.0

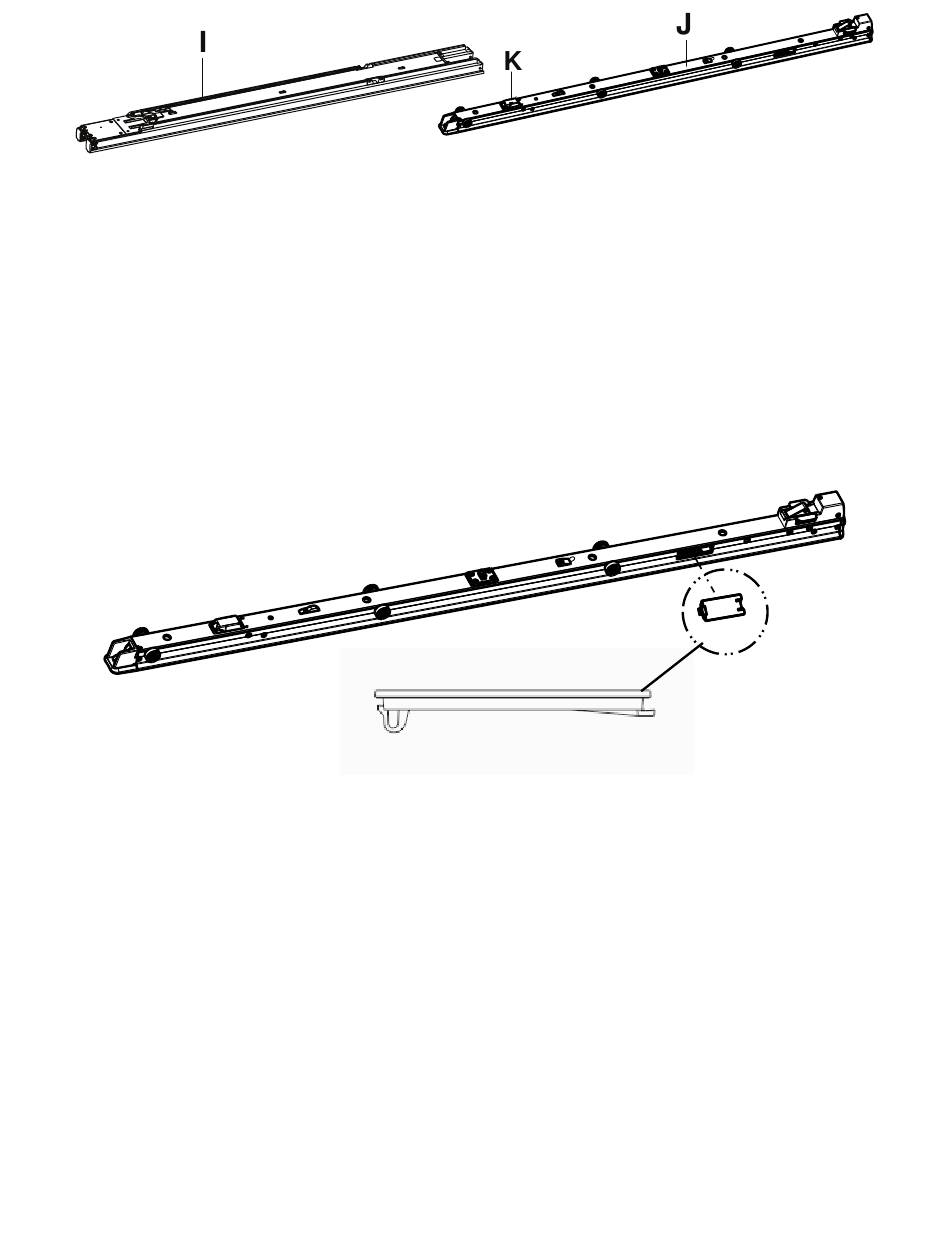

F F i i g g u u r r 1 1 0 0 – – I I n n s s t t a a l l l l e e r r a a ö ö v v e e r r f f ö ö r r i i n n g g s s a a n n o o r r d d n n i i n n g g e e n n
F F i i g g u u r r 1 1 1 1 – – P P r r i i m m ä ä r r t t s s k k y y d d d d t t i i l l l l i i n n d d u u k k t t i i o o n n s s a a n n k k a a r r e e
