3 Installation und Inbetriebnahme
3.3.6 Befestigen der Ausrüstung am Roboter (Roboterabmessungen)
3.3.6 Befestigen der Ausrüstung am Roboter (Roboterabmessungen)
Roboterabmessungen

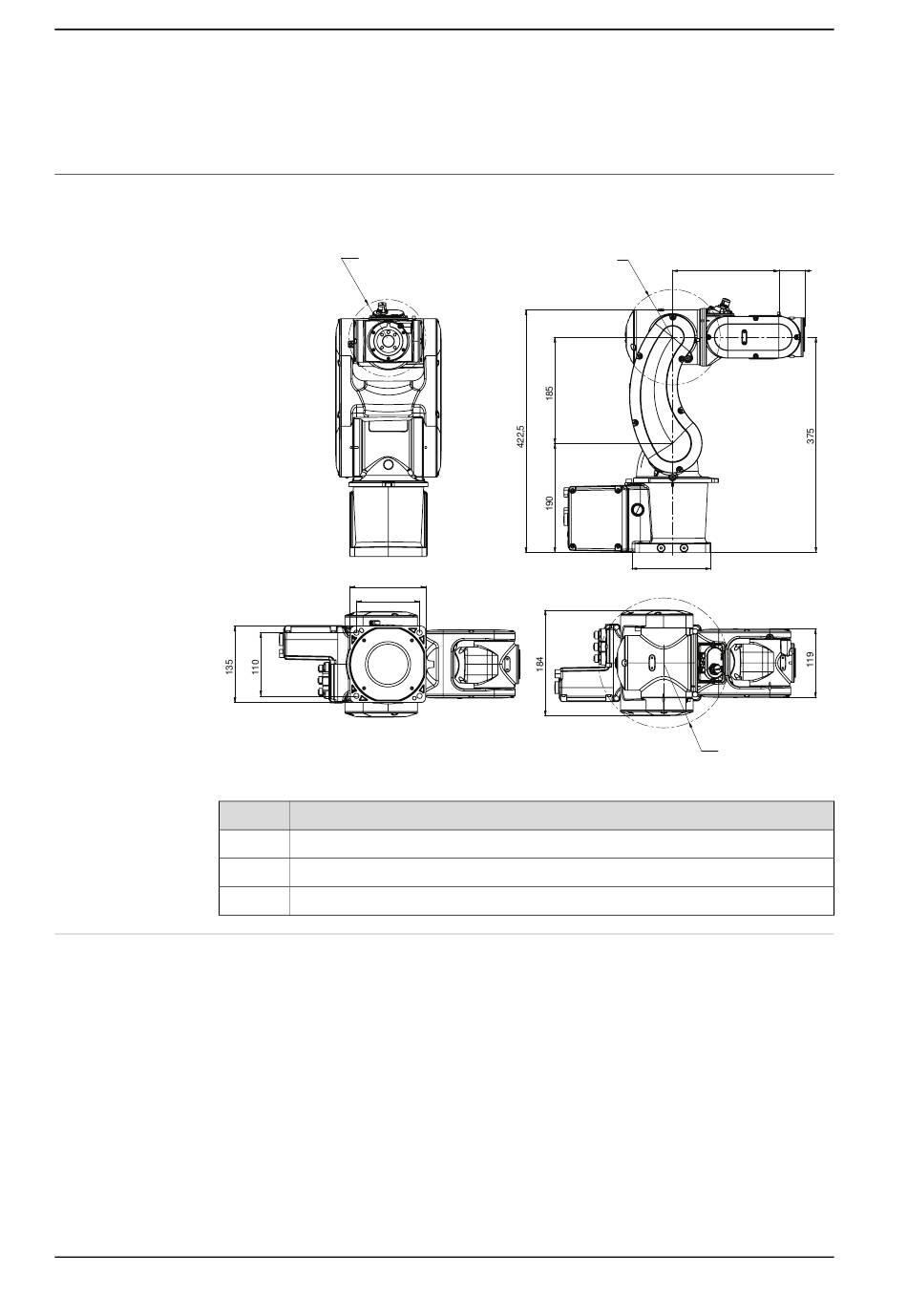

Die Abbildung zeigt die Abmessungen des IRB 1010-1.5/0.370.
xx2200000188
Pos.
A
B
C
Befestigungsöffnungen und Abmessungen
Sie können zusätzliche Lasten am Roboter montieren. In den folgenden
Abbildungen sehen Sie die Abmessungen und Massen. Der Roboter ist mit
Bohrungen zur Montage von Zusatzausrüstung ausgestattet.
Fortsetzung auf nächster Seite
62
A
132
110
Beschreibung
Drehradius: R67
Drehradius: R83
Drehradius: R113
© Copyright 2022 ABB. Alle Rechte vorbehalten.
B
185 45
138
C
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: A
