5 Reparatur

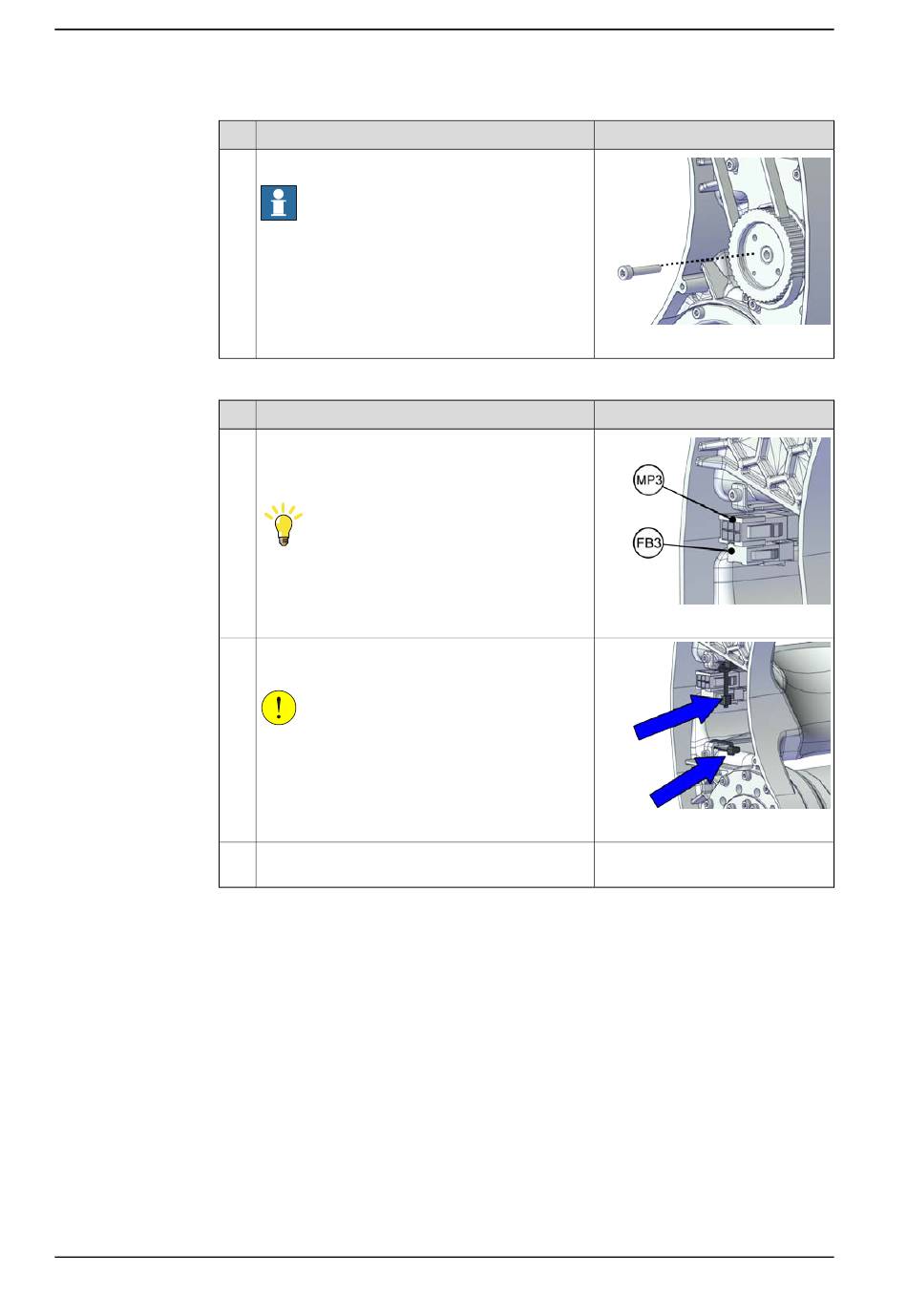

5.4.3 Austauschen der Baugruppe Achse 3-4
Fortsetzung
11
Wiederanschluss der Verbinder des Motors von Achse 3
1
2
3
Fortsetzung auf nächster Seite
226
Aktion
Entfernen Sie die Einstellschrauben vom Motor.
Hinweis
Achten Sie auf die Schraubendrehrichtung. Die
falsche Richtung kann die Bremskraft des Motors
verschlechtern.
Aktion
Schließen Sie die Steckverbinder an.
• FB3
• MP3
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Verlegen und sichern Sie die Kabel mit Kabelbin-
dern.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
Tragen Sie Schmierfett am Kabelpaket im gesam-
ten Bewegungsbereich auf.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2200000544
Hinweis
xx2200000055
xx2200000054
Fett: 3HAC029132-001
