5 Reparatur

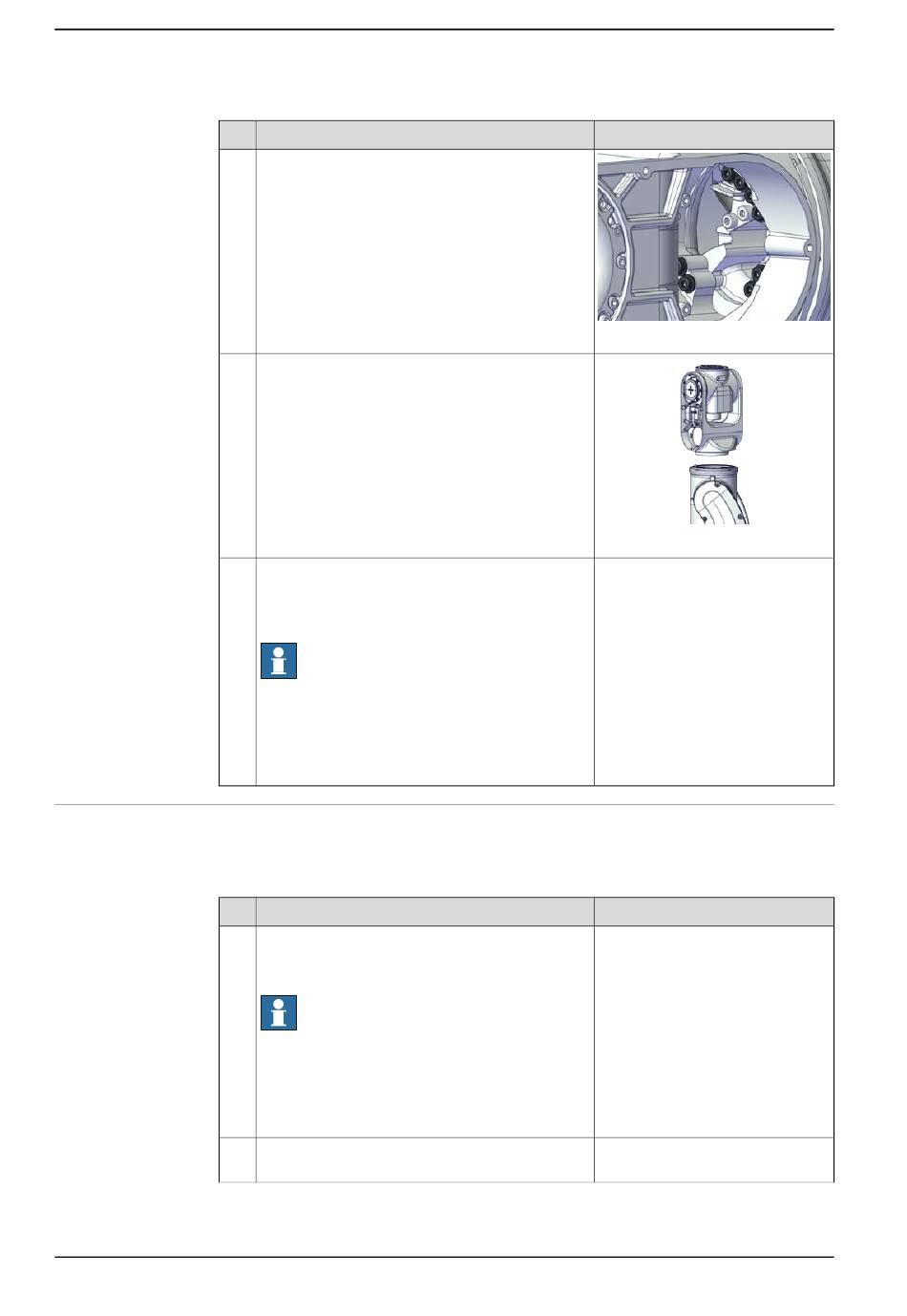

5.4.4 Austauschen der Handgelenkeinheit
Fortsetzung
3
4
5

Wiedereinbau der Handgelenkeinheit

Gehen Sie wie folgt vor, um die Handgelenkeinheit zu montieren.
Wiedereinbau der Handgelenkeinheit
1
2
Fortsetzung auf nächster Seite
248
Aktion
Entfernen Sie die Schrauben (dunkle Farbe in der
Abbildung).
Trennen Sie die Handgelenkeinheit.
Schalten Sie die Stromversorgung für Achse 3
ein, verschieben Sie Achse 3 in Position Null und
schalten Sie die Stromversorgung für Achse 3
aus.
Hinweis
Wenn der Roboter nicht an die Steuerung ange-
schlossen ist, muss dem Anschluss R1.MP Strom
zugeführt werden (siehe dazu den Abschnitt
Stromversorgung des Anschlusses R1.MP auf
Seite 56).
Aktion
Schalten Sie die Stromversorgung für Achse 3
ein, verschieben Sie Achse 3 um -90° und schal-
ten Sie die Stromversorgung für Achse 3 aus.
Hinweis
Wenn der Roboter nicht an die Steuerung ange-
schlossen ist, muss dem Anschluss R1.MP Strom
zugeführt werden (siehe dazu den Abschnitt
Stromversorgung des Anschlusses R1.MP auf
Seite 56).
Führen Sie das Kabelpaket in die Handgelenkein-
heit.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2200000047
xx2200000539
Hinweis
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: A
