Entfernen der Antriebseinheit Achse 2
Gehen Sie wie folgt vor, um die Antriebseinheit Achse 2 auszubauen.
Vorbereitungen vor dem Ausbau von Antriebseinheit Achse 2
1
2
3
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: A
Aktion
Wenn der Roboter mit Referenzkalibrie-
rung kalibriert werden soll:
Suchen Sie vorherige Referenzwerte für
die Achse oder erzeugen Sie neue Refe-
renzwerte. Diese Werte werden für die Ka-
librierung des Roboters benutzt, nachdem
das Reparaturverfahren abgeschlossen ist.
Wenn keine vorherigen Referenzwerte
vorliegen und keine neuen Referenzwerte
erzeugt werden können, ist eine Referenz-
kalibrierung nicht möglich.
Wenn der Roboter mit Feinkalibrierung
kalibriert werden soll:
Entfernen Sie sämtliche externen Kabelpa-
kete (DressPack) und Werkzeuge vom Ro-
boter.
Aktion
Bestimmen Sie, welche Kalibrierroutine verwendet
werden soll und ergreifen Sie vor dem Beginn des
Reparaturverfahrens entsprechende Maßnahmen.

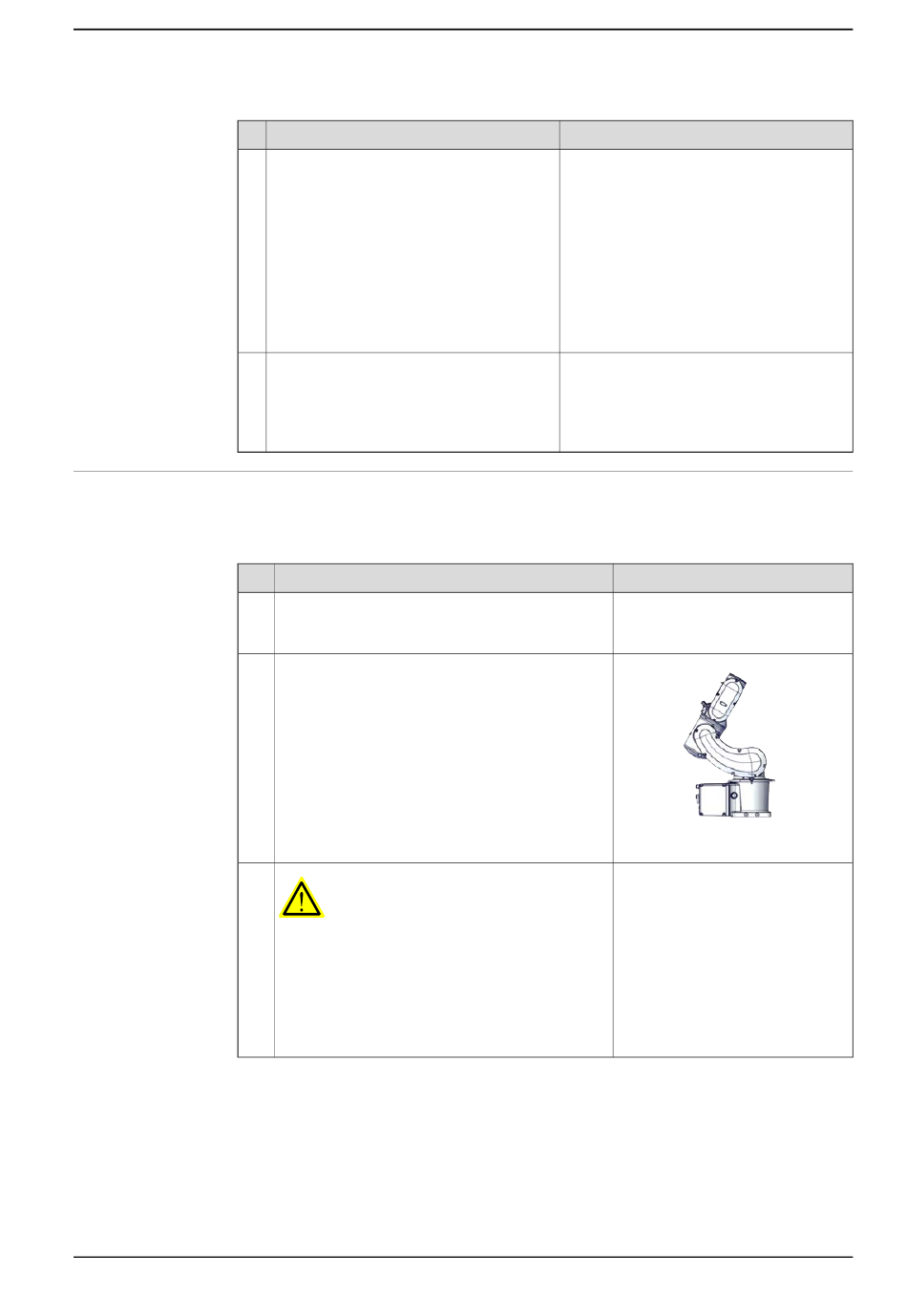

Bringen Sie den Roboter in folgende Position:
• Achse 1: 0°
• Achse 2: -60°
• Achse 3: 0°
• Achse 4: 0°
• Achse 5: 0°
• Achse 6: unbedeutend
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung
• pneumatische Druckversorgung
• Druckluftzufuhr
zum Roboter vor dem Betreten des abgesicherten
Raums.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5.5.1 Austauschen der Baugruppe Achse 2
Hinweis
Folgen Sie den Anweisungen, die in der
Routine der Referenzkalibrierung unter
FlexPendant angegeben sind, um Referenz-
werte zu erstellen.
Das Erzeugen neuer Werte erfordert die
Möglichkeit, den Roboter zu bewegen.
Erfahren Sie mehr über die Referenzkali-
brierung für Axis Calibration in Produkt-
handbuch - IRB 4600.
Hinweis
xx2200000550
Fortsetzung auf nächster Seite
