Produkthandbuch - IRB 1010
3HAC081964-003 Revision: A
Aktion
Entfernen Sie die mechanischen Anschläge.
Entsorgen Sie die alten Anschläge und montieren
Sie neue.
Sichern Sie die mechanischen Anschläge.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
3 Installation und Inbetriebnahme

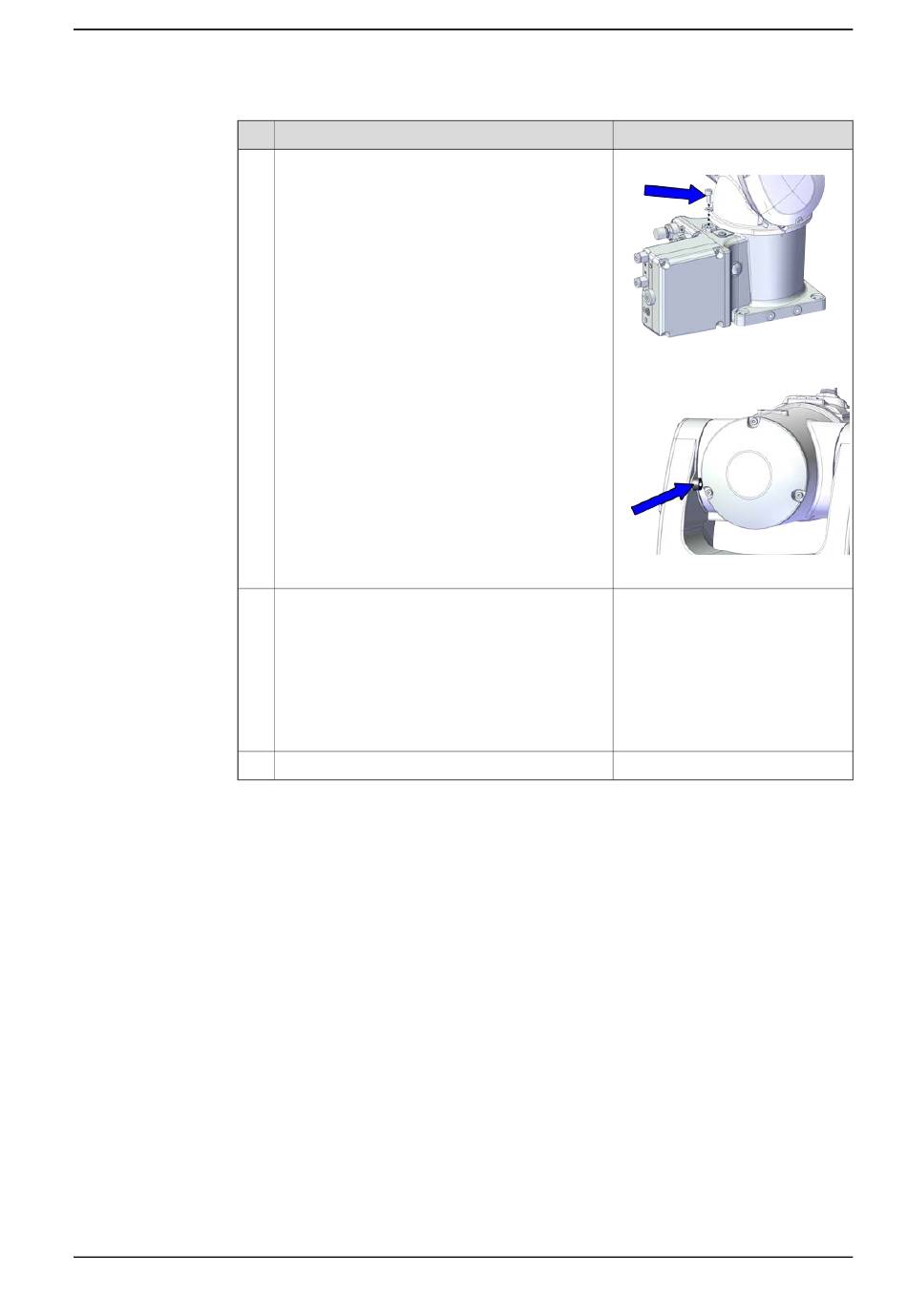

3.4.2 Mechanische Begrenzung des Arbeitsbereichs
Hinweis
Achse 1
xx2200000203
Achse 3
xx2200000204
Achse 1
Mechanische Anschlagschraube:
9ADA186-23
Mechanischer Anschlag, Unterleg-
scheibe: 9ADA762-6
Achse 3
Mechanische Anschlagschraube:
9ADA186-23
Anzugsdrehmoment: 5 Nm
Fortsetzung
