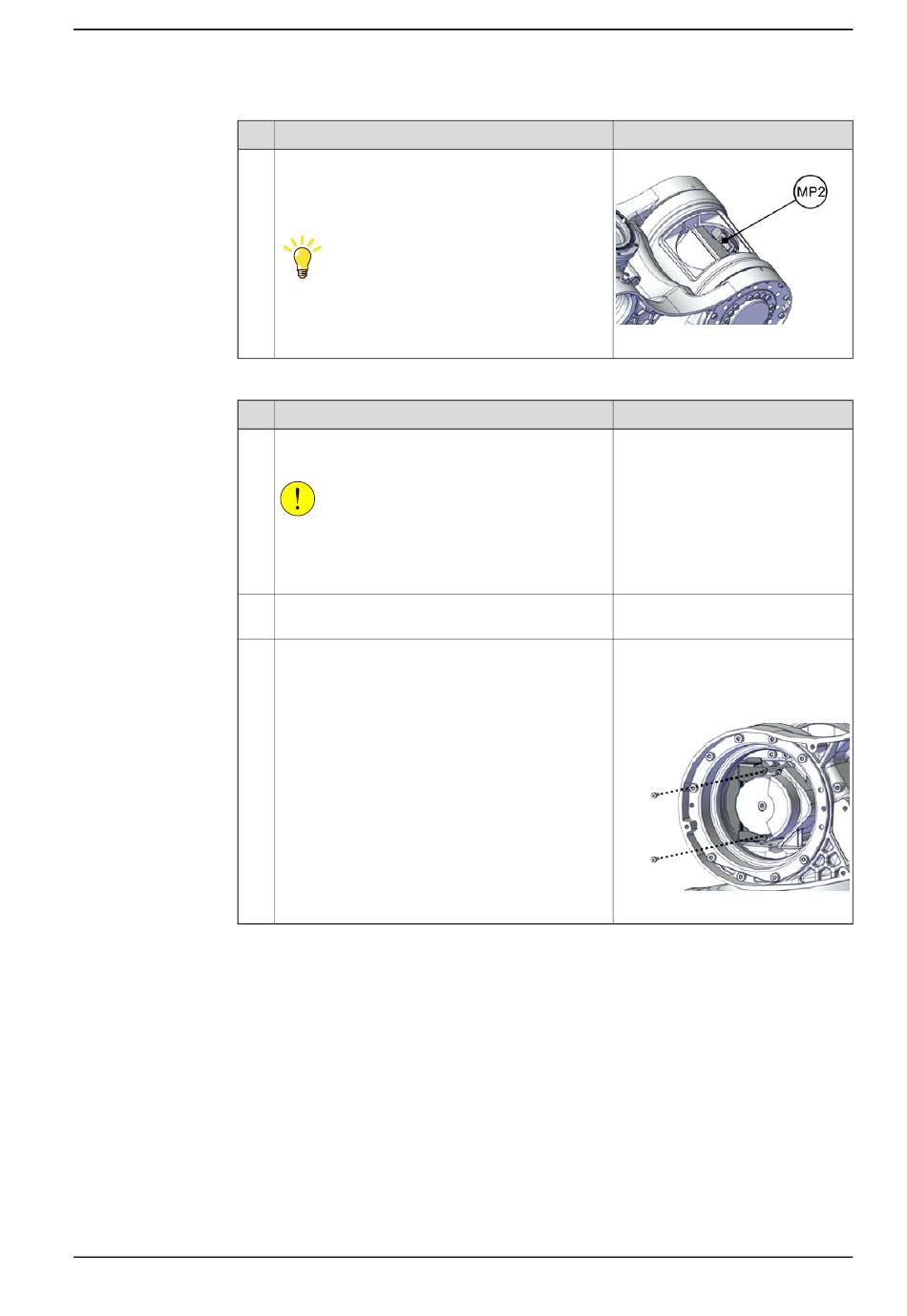

Verlegung des Kabelpakets in Achse 2
1
2
3
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: A
Aktion
Greifen Sie auf den Steckverbinder zu und verbin-
den Sie ihn wieder mit der Abdeckung des
Schwenkwerks.
• MP2
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Aktion
Verlegen und sichern Sie die Kabel mit Kabelbin-
dern.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
Tragen Sie Schmierfett am Kabelpaket im gesam-
ten Bewegungsbereich auf.
Montieren Sie die Kabelhalterung Achse 2.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5.5.1 Austauschen der Baugruppe Achse 2
Hinweis
xx2200000541
Hinweis
Fett: 3HAC029132-001
Kabelhalterung, Achse 2:
3HAC080837-001
Schraube: M2x6 12.9 (2 St.)
Anzugsdrehmoment: 0,4 Nm
xx2200000063
Fortsetzung auf nächster Seite
