Produkthandbuch - IRB 1010
3HAC081964-003 Revision: A
Aktion

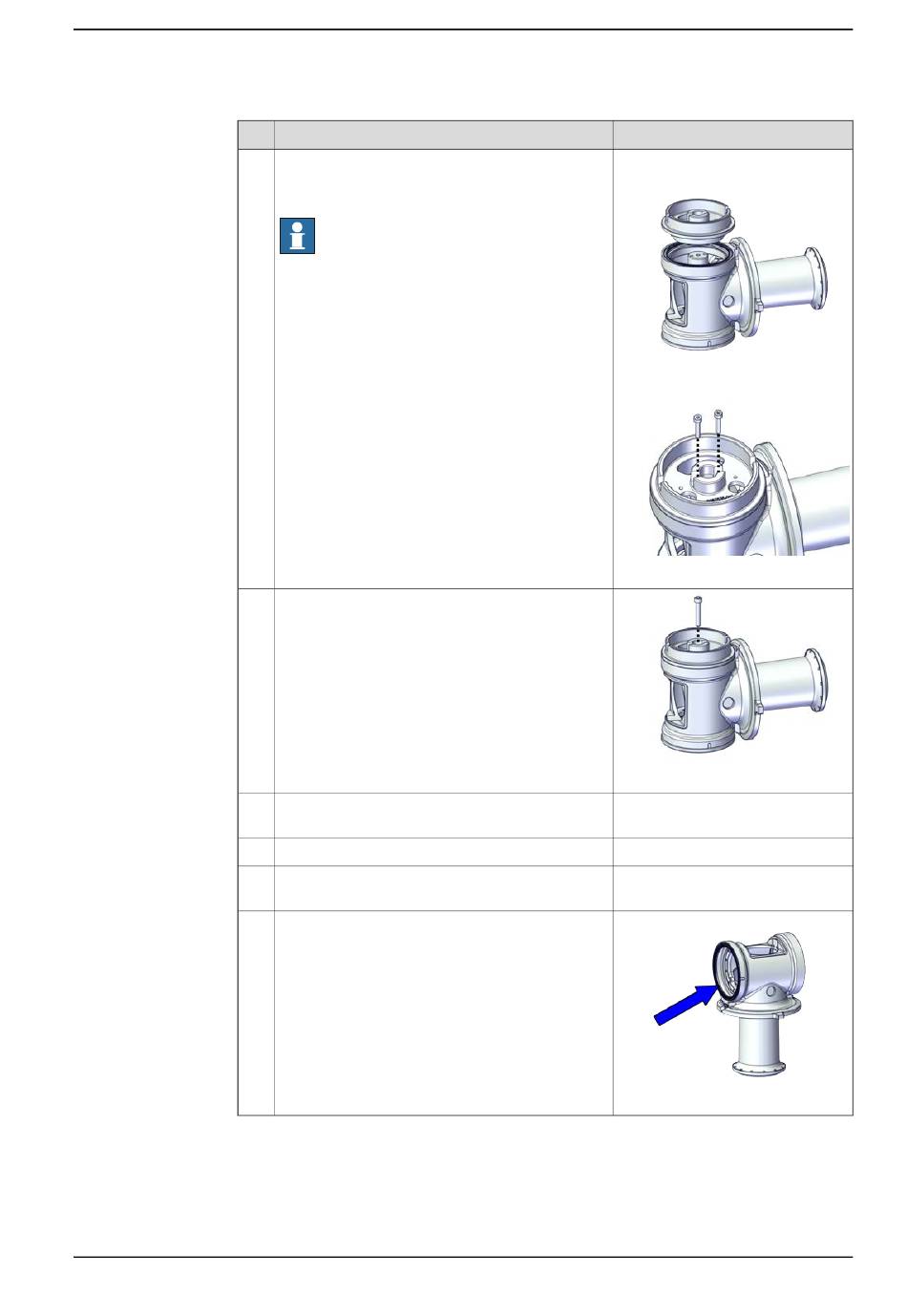

Sichern Sie das Pressfit-Werkzeug der Radialdich-
tung mit zwei M4x20-Schrauben im Montagewerk-
zeug Achse 2.
Hinweis
Die Schrauben dienen lediglich der Sicherung.
Ziehen Sie sie nicht zu fest an. Empfohlenes An-
zugsdrehmoment: 2,5 Nm.
Befestigen Sie das Pressfit-Werkzeug mit einer
M6x25-Schraube.
Ziehen Sie die Schrauben nach und nach an, um
die Dichtung in ihre Position zu drücken.
Entfernen Sie das Montagewerkzeug.
Prüfen Sie, ob die Dichtung unbeschädigt und
richtig eingebaut ist.
Überprüfen Sie die Radialdichtung an der linken
Seite der Baugruppe Achse 1.
Bei Beschädigung austauschen, wiederholen Sie
die Schritte
2
bis 10.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5.4.2 Austauschen der Baugruppe Achse 1
Hinweis
Radialdichtung Pressfit-Werkzeug:
3HAC082535-002
xx2200000110
xx2200000111
xx2200000112
xx2200000113
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
