Produkthandbuch - IRB 1010
3HAC081964-003 Revision: A
Aktion

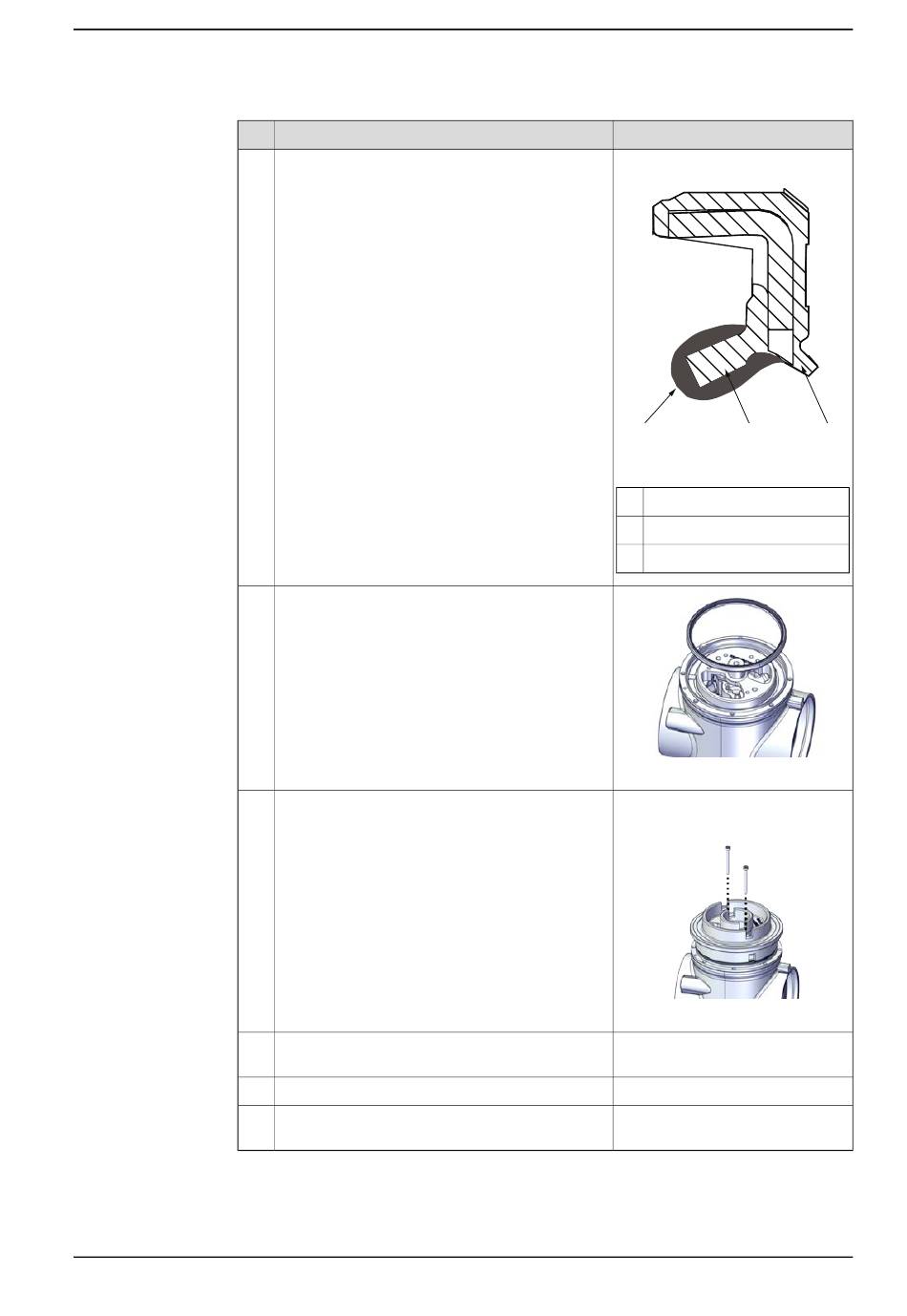

Tragen Sie beim Austauschen der Radialdichtung
ausreichend Schmierfett um die Dichtlippe auf.
Auf die Flächen um die Lippe darf kein Fett gelan-
gen. Wischen Sie überschüssiges Fett nach dem
Austausch ab.
Montieren Sie die neue Dichtung in der Baugrup-
pe.
Platzieren Sie das Radialdichtung Pressfit-Werk-
zeug und befestigen Sie es mit zwei M3x30
Schrauben.
Ziehen Sie die Schrauben nach und nach an, um
die Dichtung in ihre Position zu drücken.
Entfernen Sie das Montagewerkzeug.
Prüfen Sie, ob die Dichtung unbeschädigt und
richtig eingebaut ist.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5.4.3 Austauschen der Baugruppe Achse 3-4
Hinweis
Fett: 3HAC038379-001
A
xx2200000596
A
Fett
B
Hauptlippe
C
Staublippe
xx2200000116
Radialdichtung Pressfit-Werkzeug:
3HAC082535-002
xx2200000117
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
B
C
217
