5 Reparatur
5.3.1 Austauschen des Kabelpakets
Fortsetzung

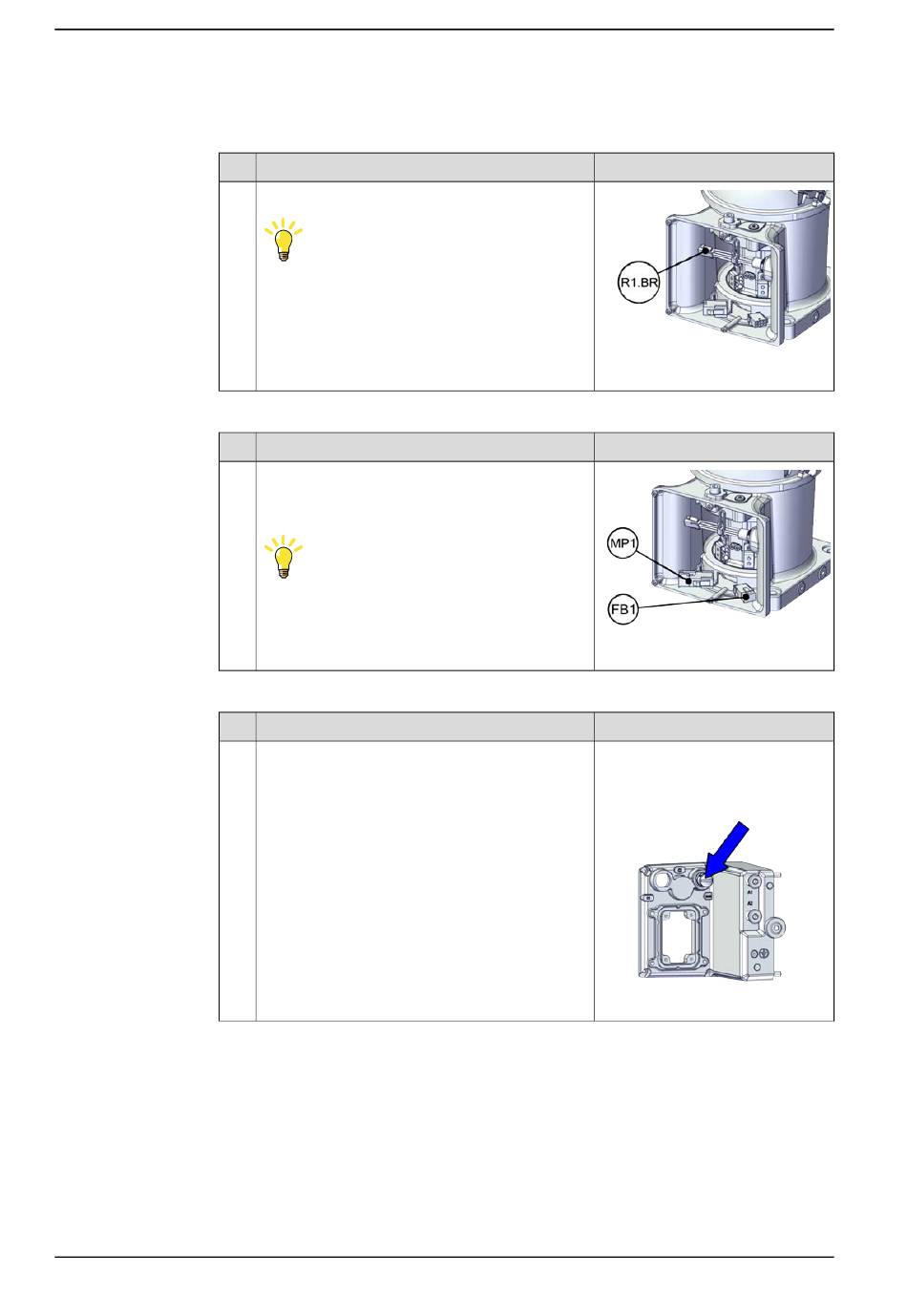

Wiederanschluss des Bremslöse-Steckverbinders
1
Wiederanschluss der Verbinder des Motors Achse 1
1
Wiederanschluss der Steckverbinder am Sockelschnittstellenfeld
1
Fortsetzung auf nächster Seite
142
Aktion
Wiederanschließen des Steckverbinders R1.BR.
Tipp
Bevor Sie die Steckverbinder und Kabel trennen,
machen Sie Fotos von deren Position, um eine
Hilfestellung beim erneuten Anschließen zu ha-
ben.
Aktion
Schließen Sie die Steckverbinder an.
• FB1
• MP1
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Aktion
Prüfen Sie die SMB-Verkabelung am Sockelschnitt-
stellenfeld.
Bei Beschädigung austauschen.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2200000078
Hinweis
xx2200000077
Hinweis
SMB-Kabel: 3HAC068830-005
Montagewerkzeug für Steckverbin-
der M12, enthalten im Spezialwerk-
zeugsatz 3HAC071022-001
xx2200000093
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: A
