Kapitel 4

Die Leuchtdioden

SCS

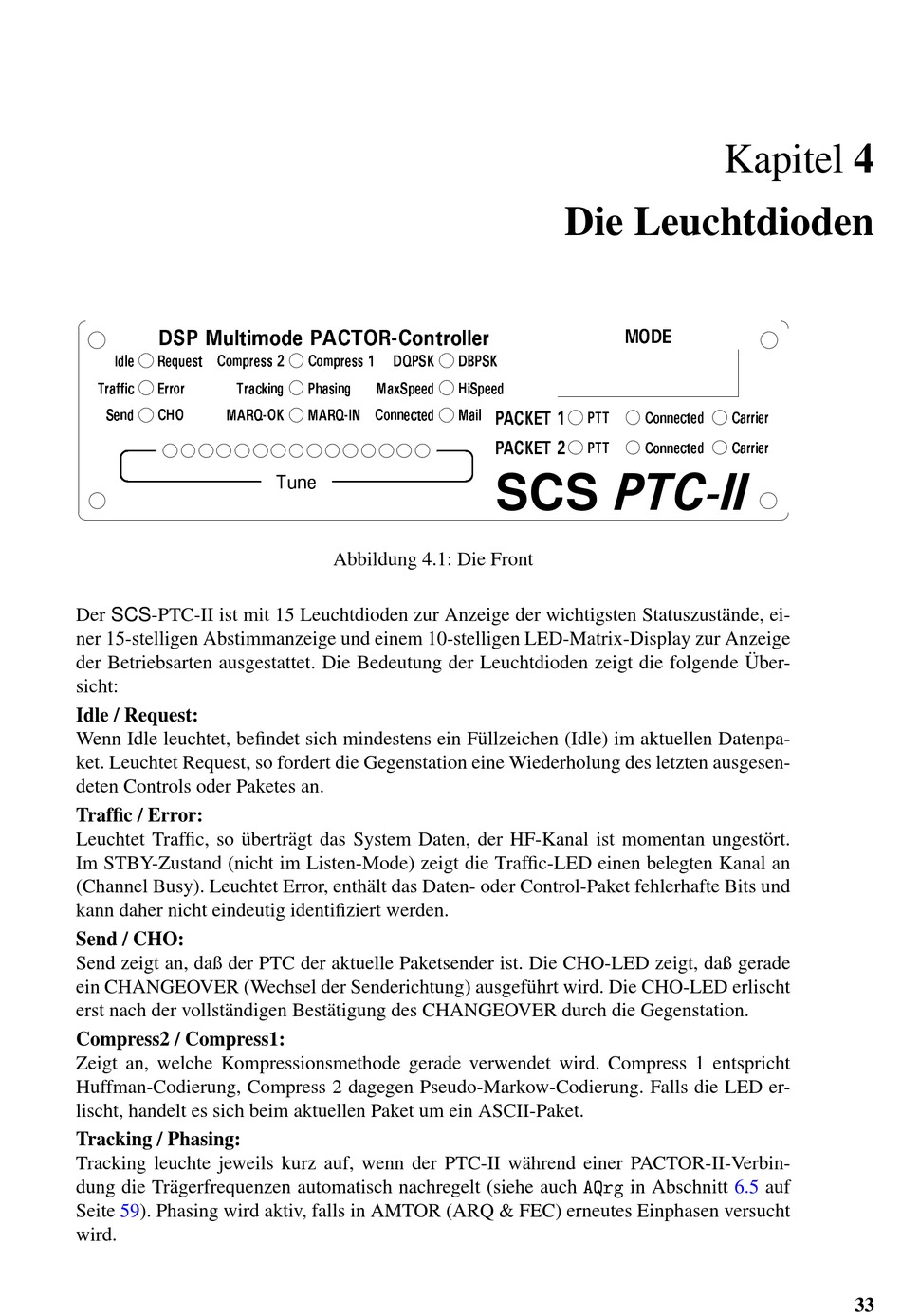

Abbildung 4.1: Die Front
Der SCS-PTC-II ist mit 15 Leuchtdioden zur Anzeige der wichtigsten Statuszustände, ei-
ner 15-stelligen Abstimmanzeige und einem 10-stelligen LED-Matrix-Display zur Anzeige
der Betriebsarten ausgestattet. Die Bedeutung der Leuchtdioden zeigt die folgende Über-
sicht:
Idle / Request:
Wenn Idle leuchtet, befindet sich mindestens ein Füllzeichen (Idle) im aktuellen Datenpa-
ket. Leuchtet Request, so fordert die Gegenstation eine Wiederholung des letzten ausgesen-
deten Controls oder Paketes an.
Traffic / Error:
Leuchtet Traffic, so überträgt das System Daten, der HF-Kanal ist momentan ungestört.
Im STBY-Zustand (nicht im Listen-Mode) zeigt die Traffic-LED einen belegten Kanal an
(Channel Busy). Leuchtet Error, enthält das Daten- oder Control-Paket fehlerhafte Bits und
kann daher nicht eindeutig identifiziert werden.
Send / CHO:
Send zeigt an, daß der PTC der aktuelle Paketsender ist. Die CHO-LED zeigt, daß gerade
ein CHANGEOVER (Wechsel der Senderichtung) ausgeführt wird. Die CHO-LED erlischt
erst nach der vollständigen Bestätigung des CHANGEOVER durch die Gegenstation.
Compress2 / Compress1:
Zeigt an, welche Kompressionsmethode gerade verwendet wird. Compress 1 entspricht
Huffman-Codierung, Compress 2 dagegen Pseudo-Markow-Codierung. Falls die LED er-
lischt, handelt es sich beim aktuellen Paket um ein ASCII-Paket.
Tracking / Phasing:
Tracking leuchte jeweils kurz auf, wenn der PTC-II während einer PACTOR-II-Verbin-
dung die Trägerfrequenzen automatisch nachregelt (siehe auch in Abschnitt 6.5 auf
Seite 59). Phasing wird aktiv, falls in AMTOR (ARQ & FEC) erneutes Einphasen versucht
wird.
