3. Installation
Die A0/A1-Ausgänge können nun zur Steuerung eines Antennenumschalters benutzt wer-
den. Genauere Informationen hierzu finden Sie in Abschnitt
Pin 6: A1.
Schaltausgang zur Ansteuerung eines Antennenumschalters.
Im aktivierten Zustand schaltet der Ausgang nach Masse.
Pin 8: A0.
Schaltausgang zur Ansteuerung eines Antennenumschalters.
Im aktivierten Zustand schaltet der Ausgang nach Masse.
Zum einfachen Anschluß des PTC-II an Ihr Funkgerät verwenden Sie das beiliegende 8-pol
DIN-Kabel:

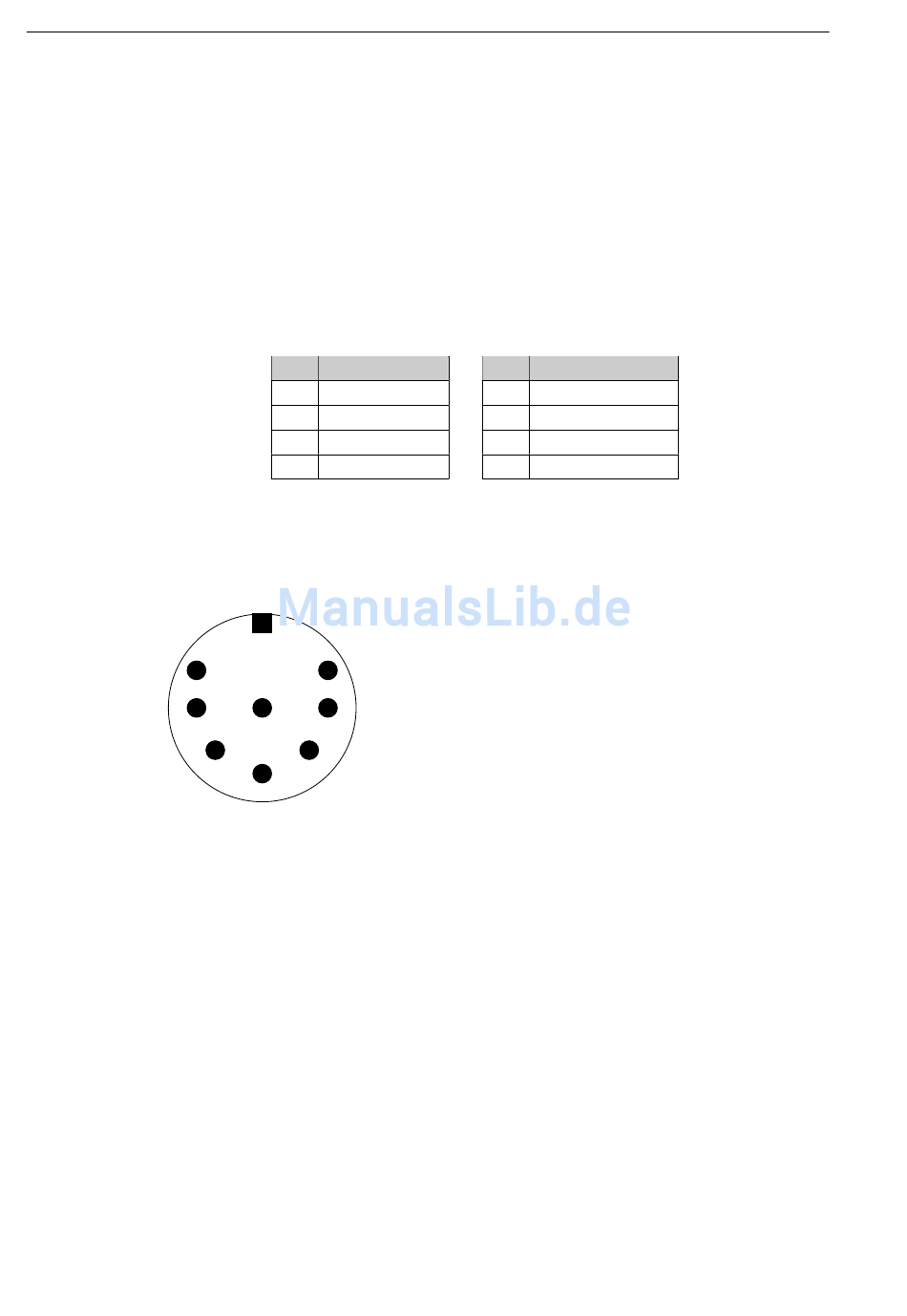

Die 8-polige DIN-Buchse ist wie folgt belegt (Ansicht von hinten auf den PTC):
Abbildung 3.3: Funkgeräteanschluß
Hinweis: Leider gibt es verschiedene 8-polige Stecker mit unterschiedlicher Anordnung
der Stifte 7 und 8 und abweichender Numerierung. Für den PTC-II benötigt man einen
8-poligen Stecker bei dem die Kontakte U-förmig angeordnet sind (Ersatzteil bei SCS
oder Conrad 737488-77 Stecker Typ-Nr. 8!). Stecker bei denen die Kontakte kreisförmig
angeordnet sind passen nicht oder nur mit Gewalt in die 8-polige Buchse am PTC-II!
Auch sollte man sich nicht blind auf die aufgedruckten Nummern im Stecker verlassen!
Die Belegung hier im Handbuch, ist auf jeden Fall als Referenz zu benutzen.
Die 8-polige DIN-Buchse ist mechanisch so ausgelegt, daß auch ein 5-pol. DIN-Stecker
◦
(180
) eingesteckt werden kann. Damit können schon vorhandene Kabel weiterbenutzt
werden.
Natürlich kann auch grundsätzlich ein 5-poliger DIN-Stecker benutzt werden, wenn man
keinen 8-poligen zur Hand hat oder die zusätzlichen Funktionen nicht benötigt.
12
Pin Farbe
1
Lila (violet)
2
Weiß (white)
3
Gelb (yellow)
4
Grün (green)
Tabelle 3.1: Kabelfarben: 8-pol DIN-Kabel
8
7
6
3
1
5
4
2
13.25.2
Pin Farbe
5
Blau (blue)
6
Rot (red)
7
Schwarz (black)
8
Braun (brown)
Pin 1: Audio-Ausgang vom PTC zum Funkgerät.
Pin 2: Masse (GND).
Pin 3: PTT-Ausgang.
Pin 4: NF vom Funkgerät zum PTC. Vom
Lautsprecher oder entsprechende
AUX/ACC-Buchse.
Pin 5: Optionaler Betriebsspannungseingang.
Pin 6: A1.
Pin 7: FSK-Ausgang vom PTC zum Funkgerät.
Pin 8: A0.
auf Seite 200.
