3.4 Transceiver Steuerung
Der SCS PTC-II ist mit einem Anschluß zur Steuerung aller gängigen Amateurfunk-Trans-
ceiver ausgestattet. Über eine Fernsteuermöglichkeit verfügen heute fast alle modernen
Funkgeräte der Hersteller KENWOOD, ICOM, YAESU, SGC und R&S. Über den Fern-
steuereingang lassen sich, je nach Typ und Hersteller, fast alle Funkgeräteparameter abfra-
gen und natürlich auch verändern. So z. B. Frequenz, Filter, Betriebsart und vieles mehr.
Bei Funkgeräten mit digitalem Innenleben ist die Liste der Funktionen fast unendlich lang.
Der PTC-II benutzt von diesen Möglichkeiten hauptsächlich das Einstellen und Auslesen
der Frequenz. Mehr über die Möglichkeiten zur Trannsceiver Steuerung erfahren Sie in
Kapitel
13
auf Seite 189.

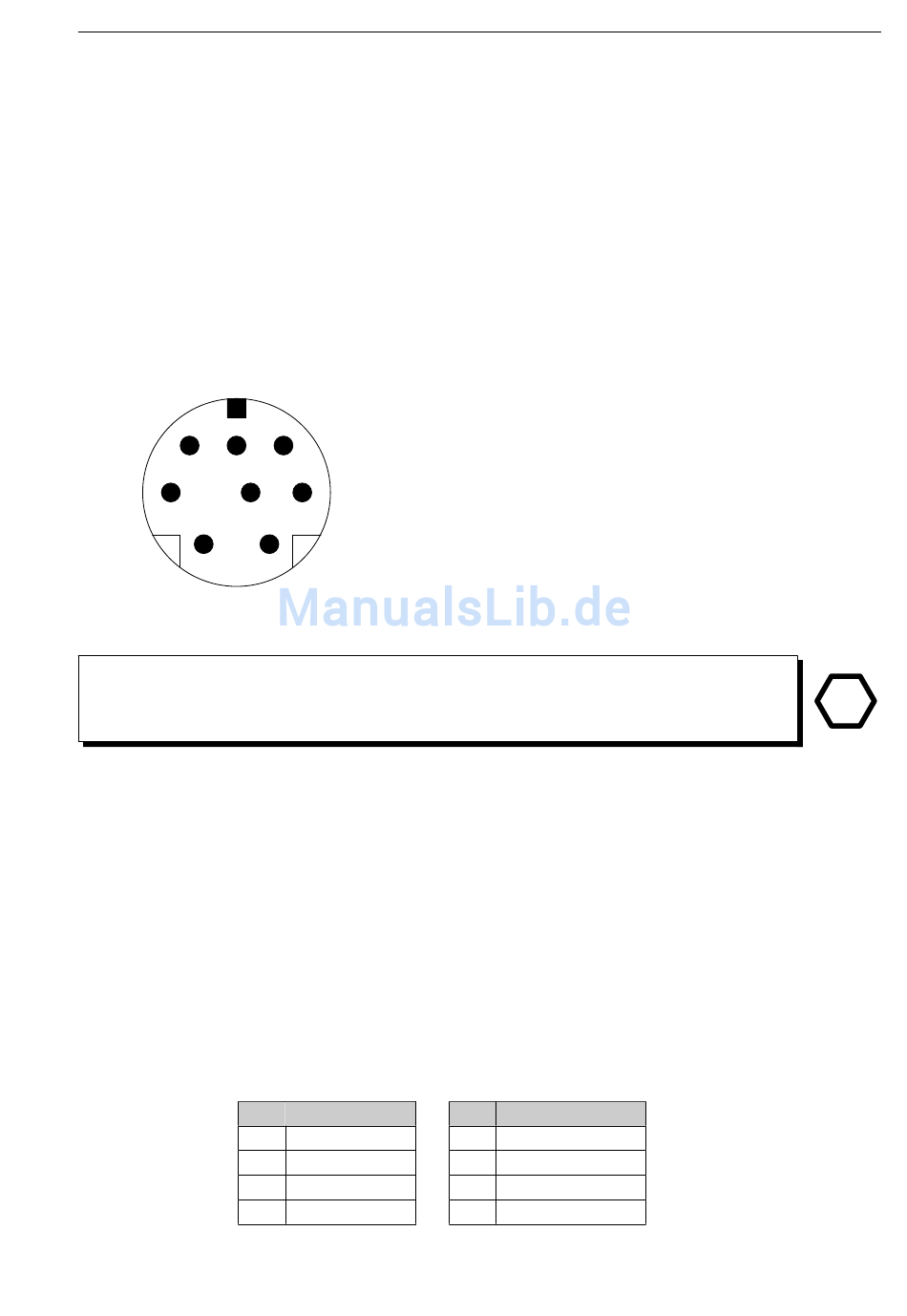

Angeschlossen wird der Transceiver an die 8-polige Mini-DIN-Buchse (HF-Transceiver
Control) die wie folgt belegt ist (Ansicht von hinten auf den PTC-II):
8
7
5
4
2
Abbildung 3.5: Transceiver-Steuerung
ACHTUNG: Alle Datensignale führen TTL-Pegel! Neuere Transceiver mit RS232-
Schnittstelle (z. B. TS-570, TS-870, FT-1000MP, usw.) dürfen auf keinen Fall direkt mit
dem PTC-II verbunden werden. Hierfür gibt es ein spezielles Interface von SCS.
TxD
Sendedaten vom PTC zum Funkgerät.
RxD
Empfangsdaten vom Funkgerät zum PTC.
CTS
Handshake-Signal vom Funkgerät zum PTC.
RTS
Handshake-Signal vom PTC zum Funkgerät.
ICOM
Spezielles, bidirektionales Datensignal zur Steuerung von ICOM-Geräten.
GND
Masse.
Vcc out Betriebsspannungs-Ausgang zur Versorgung von externer Zusatzhardware.
NF out
NF-Ausgangssignal direkt vom DSP. Dieser Ausgang wird nur in Verbindung
mit den PTC-II Audio-Funktionen aktiviert!
Zum einfachen Anschluß des PTC-II an Ihr Funkgerät verwenden Sie das beiliegende 8-pol
Mini-DIN-Kabel:
Pin Farbe
Tabelle 3.10: Kabelfarben: 8-pol Mini-DIN-Kabel
Pin 1: TxD.
Pin 2: NF out (Nur für Audio-Funktionen).
Pin 3: GND.
6
Pin 4: RxD.
3
Pin 5: Vcc out.
Pin 6: ICOM.
1
Pin 7: CTS.
Pin 8: RTS.
1
Lila (lilac)
2
Weiß (white)
3
Gelb (yellow)
4
Grün (green)
Pin Farbe
5
Blau (blue)
6
Schwarz (black)
7
Braun (brown)
8
Rot (red)
3.4. Transceiver Steuerung
STOP
17
