Yaesu-Inverter - SCS PTC-II Handbuch

PTC Pin 5
R1
YAESU Pin 2
10 k

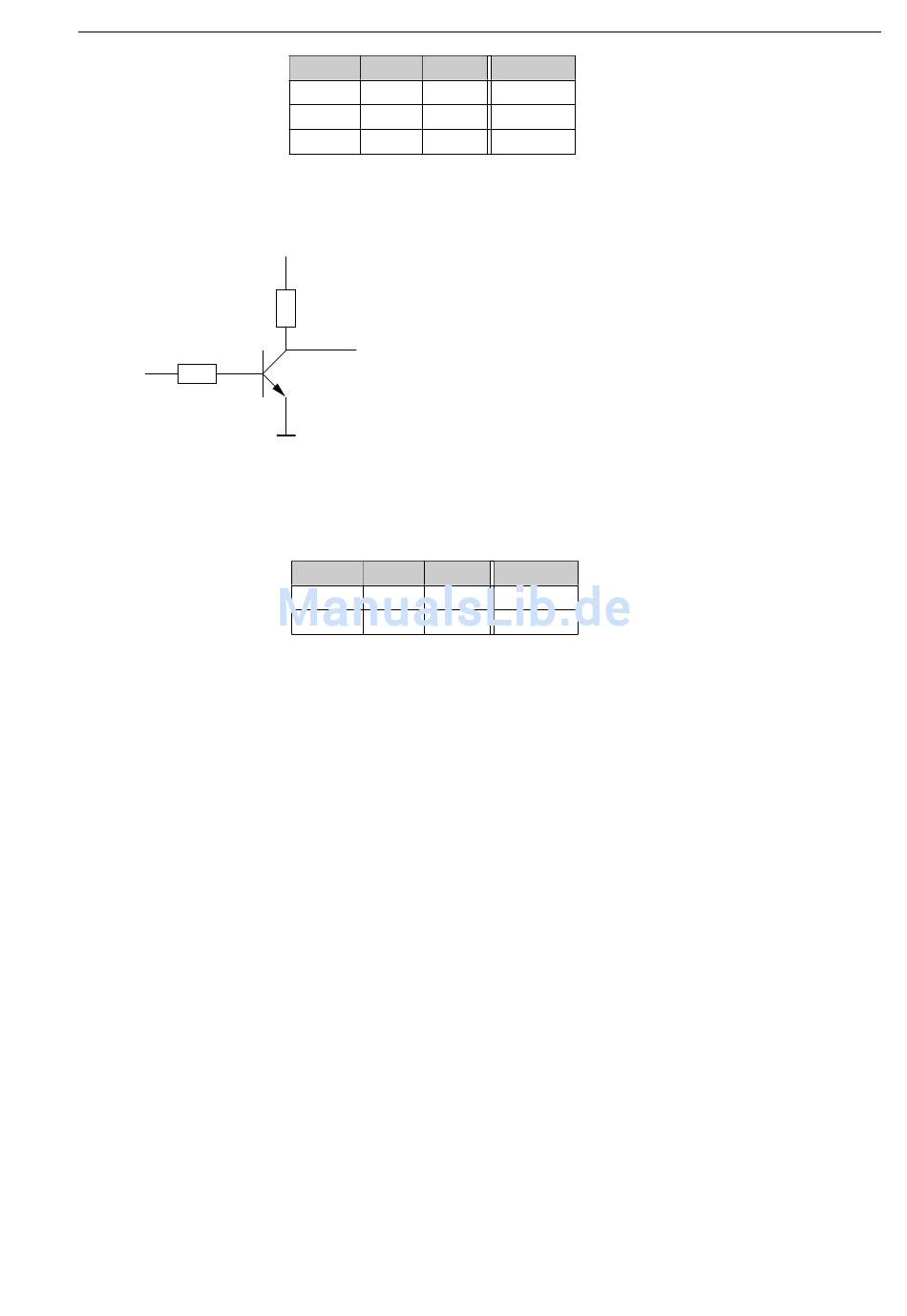

Abbildung 3.7: YAESU-Inverter
Ältere YAESU-Funkgeräte wie der FT-757 besitzen nur einen seriellen Eingang. Damit
kann der PTC-II die Frequenz einstellen, aber nicht zurücklesen.
Signal PTC Farbe
TxD Pin 1 Lila
RxD Pin 4 Grün
GND Pin 3 Gelb
Tabelle 3.13: YAESU FT 890/990
Für den Transistor T1 wird ein universal
NPN-Transistor eingesetzt, z. B. BC547,
PTC Pin 4
BC107 oder ähnlich. Widerstand R1 ist
etwas von der Betriebspannung abhängig.
Ein brauchbarer Mittelwert ist 56 kΩ. An-
T1
dere Werte sind: 10 Volt – 33 kΩ und 14
Volt – 68 kΩ.
Signal PTC Farbe
TxD Pin 1 Lila
GND Pin 3 Gelb
Tabelle 3.14: YAESU FT 757
3.4. Transceiver Steuerung
YAESU
Pin 3
Pin 2
Pin 1
YAESU
Pin 3
Pin 1
19
