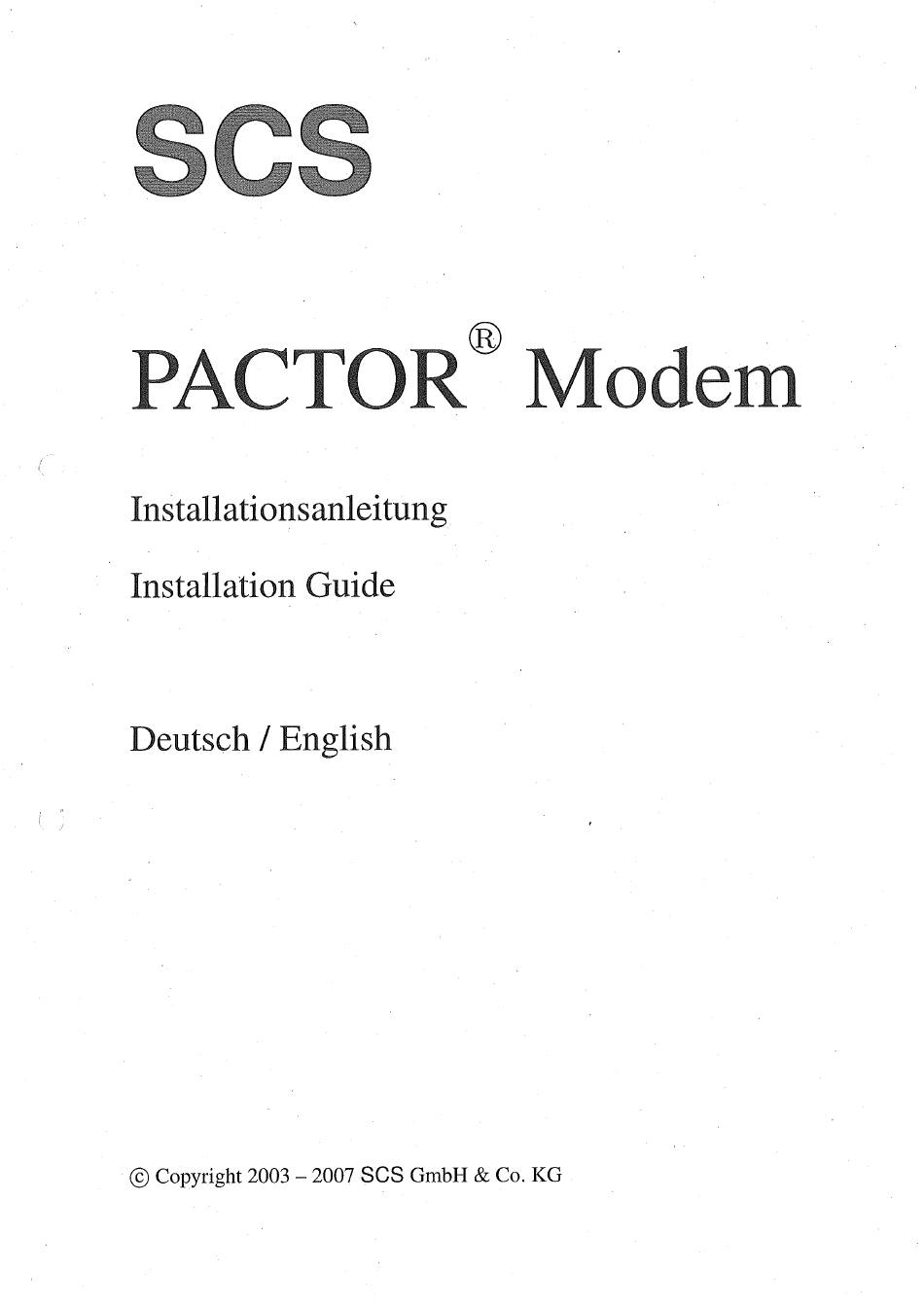

- Seite 1 PACTORR Modem Installationsanleitung Installation Guide Deutsch / English @ Copyright 2003- 2007SCS GmbH & co. KG...
- Seite 3 Further, S CS reserves the right to revisethis publication,hardware, a ndsoftware,andto makechanges from time to time in the content thereof without the obligation of SCS to notify any personsof suchrevisions or changes.
- Seite 4 Part 15.103 (a). Any changes or modifications to this equipmentmay void theusersauthority to operatethis equipment. For further information, please contact: Farallon Electronics 2346 B Marinship Way Sausalito, CA 94965 U.S.A. +415 331 1924 +415 331 2063 fax pactor@farallon.us www.farallon.us...
- Seite 5 Deutsch English Seite I Page31...
- Seite 7 Einleitung Der SCS-PTC, das Original! Vielen Dank, dasSie sich für den SCS-PTC entschieden haben. Der SCS-PTC ist dasOriginal, direkt von den PACTOR-Entwicklern. Nur bei SCS erhalten Sie den optimalen Support. Das geballte Wissen der PACTOR-Entwickler steht zu Ihrer Verfügung. Packliste...
- Seite 8 Keines derProgramm (ausgenommen PlusTerm undEasyTransfer) wurdevon SCS entwickelt! Bei Problemen wenden Sie sich bitte an den jeweiligen Autor! o Die SCS CD-ROM Wirdca. zweimal im Jahrneu aufgelegt.Prüfen Sie trotzdem 0b nicht neuere Programmversionen im Internet zur Verfügung stehen !
- Seite 9 1.6. Die SCS CD-ROM Spezielle Unterstiitzung für Modi Programm Airmail Alpha Easyterm EZT3271 EasyTransfer EasyUpdate GSH-PC JVComm32 JVFAX Kptc Linux Mscan Meteo Mscan Meteo Mscan SSTV Mscan für DOS NCWinPTC Paxon PlusTerm RCKRtty SCSUpdate Simple Simple32 Linux Update WinUpdate XPWin Symbole: - Spezieller Support für mehr Komfort.
- Seite 10 Transceivern (Standard SSB-ZF-Filter) p roblemlos sehrhoheÜbertragungsgeschwindig- keiten erreichenkann. Die maximal benötigteBandbreitebeträgt nur ca. 2400 Hz. PACTOR-III stellt damit dasidealeMedium für den oftmals rauhenAlltag der sicherenund schnellenDatenkommunika- tion via Kurzwelle dar.PACTOR-III is voll abwärtskompatibelzu bestehenden PACTOR-I/II-Netzen. Hier noch einmal die EigenschaftendesPACTOR-III Protokolls zusammengefaßt: Unter allenpraktischenBedingungen schnelleralsPACTOR-II.Unter durchschnittlichen Bedin-...
- Seite 11 - diese"Timeout"-Problematik entfälltgänzlichdurchdiePACTOR-IP-Bridge, Zusammenfassend die Eigenschaften der PIB: e TCP/IP-transparenter undvergleichsweise s chnellerInternetzugriffvia Kurzwelle Alle Internet-Dienste via PACTOR-II/III erreichbar, z. B. E-Mail (SMTP/POP3), FTP, HTTP, etc. e Bis zu 4 Internet-Kanäle ("Sockets") über einephysikalischePACTOR-Verbindung. o ExtremeKompression desTCP/IP-bzw.PPP-"Overheads". o VollePPP-Kompatibilität: Einsatzüblicher Client/Server-Software, z.B.
- Seite 12 Hanau Tel: +49 6181 / 85 OO OO Fax: +49 6181 / 99 02 38 E-Mail: info@scs-ptc.com Hompage Besuchen Sie auch unsere Internet Seiten: http: // www.scs-ptc . com Dort finden Sie: e Informationen rund um PACTOR und unseren Modems.
- Seite 13 3. Installation Installation Die Installation des PTC ist recht einfach, Sie müssenlediglich die Kabel zum Rechner,Funkgerät und für die Stromversorgung konfigurieren. Stromversorgung Für den Anschluß über die DC-in Buchse verwenden Sie einfach den beiliegenden Stecker. Verbinden Sie den Innenleiter mit Plus und den Außenleiter mit Masse.
- Seite 14 PC. Jetzt schalten Sie den PTC-IIusb ein. Der PC findet die neue Hardware (SCS Radio Modem Device) und öffnet den "Assistent für das Suchen neuer Hardware". Die ersteFrage 0b ein Verbindung zu Windows Update hergestellt werden soll beantwortenSie bitte mit "Nein, diesmal nicht"und klicken Sie dann auf "Weiter".
- Seite 15 Ü blicherweise w erden Treiber undSoftware zur Bedienung vonBluetooth(Bluetooth-Manager) automatisch von dermitgeliefertenCD installiert. SCS liefert keine Bluetooth-Software auf der SCS-CD mit! Verwenden Sie bitte zur Installation die CD des Bluetooth-Stick-Herstellers! In jedemFall entsteht n achderInstallation (ggf.erstnachdemerstenKontaktaufbau m it demMo- dem) ein virtueller COM-Port, welcher (wie bei USB) von jedem beliebigenTermial bzw.
- Seite 16 Einschränkungen: Da die Signale "CD"und "DTR"am virtuellen COM-Port via Bluetooth nicht zur Verfügung stehen, arbeiten Anwendungen, die den Hayes-Mode nutzen (PACTOR-IP-Bridge), nur eingeschränkt Oder können generell nicht via Bluetooth genutzt werden. Benutzen sie in diesem Falle USB@. Für FAX- Betrieb...
- Seite 17 Transceiver nicht übersteuert wird! Hier noch einige nützliche Tips zur Einstellung Ihres Funkgerätes: o Für PACTOR-II benutzen Sie wenn möglich ein 500 Hz breites ZF-Filter. Auf keinen Fall ein schmaleres ZF-Filter verwenden! Breitere ZF-Filter (SSB-Filter) stellen kein Problem dar. Die FilterungdurchdenDSP im PTCist immeroptimal.Jedochist esimmer besserwennStörungen...
- Seite 18 3. Installation Pin 8: AO (nicht PTC-11ex). Schaltausgangzur Ansteuerung eines Antennenumschalters. 1m aktivierten Zustand schaltet der Ausgang nach Masse. Zum einfachen Anschluß des PTC an Ihr Funkgerät verwenden Sie entweder eines der fertigen Kabel ausunserem Zubehörsortiment (siehe Abschnitt 5 auf Seite 26) Oderdasbeiliegende 8-pol DIN-Kabel. Piff arbe Farbe...
- Seite 19 3.6. Funkgeräte-AnschIuß 3.6.1 Verbindung PTC - ICOM Die folgendeAnschlußbelegung p aßteigentlichbei fast allen ICOM-Gerätendie übereine 8-polige DIN-Buchse (ACC) verfügen: -pol arbe Signal Weiß Pin 2 Gelb Pin 3 Lila Pin 4 NF-OUT Pin 1 Pin 4 Grün Pin 5 NF-IN Pin 5 Blau Auch als fertiges Kabel erhältlich!
- Seite 20 Installation 3.6.2 Verbindung PTC - KENWOOD Fast alle KENWOOD-Geräte können über die 13-polige ACC2 Buchse angeschlossenwerden: Signa KENWOOD arbe Weiß Pin 2 Pin 9 Pin 3 Gelb Lila Pin 11 NF-OUT Pin 1 Pin 3 NF-IN Pin 4 Grün Auch als feltiges Kabel erhältlich! Siehe Abschnitt 5 auf Seite 26 Tabelle...
- Seite 21 Wird hier die nötigeSorgfaltnicht beachtet, s oführt dieszu einemunnötigbreitemSignal ! DieAusgangsamplitude werden für dieFSK-Betriebsarten (PACTOR-I, AMTOR,RTTYusw.)undfür die PSK-Betriebsarten(PACTOR-II / PACTOR-III) getrennteingestellt.Eine gemeinsame Einstellung über einen Befehl hat sich in der Praxis nicht bewährt. Die NF-Eingangsempfindlichkeit der meistenTransceiverist an die Ausgangsspannung einesübli- chendynamischen Mikrofons angepaßt.
- Seite 22 TRX mit 100 W maximaler Ausgangsleistung handelt. Transceiver Steuerung (PTC-IIpro, PTC-IIusb, PTC-IInet) Der SCS PTC-IIpro, PTC-IIusb und der PTC-IInet Sindmit einem Anschluß zur Steuerungvieler gängiger Transceiver a usgestattet. ÜbereineFernsteuermöglichkeit verfügenheutefastalle modernen Funkgeräte derHerstellerKENWOOD,ICOM, YAESU,SGCundR&S. Über denFernsteuereingang lassen sich, je nach Typ und Hersteller, fast alle Funkgeräteparameter abfragen und natürlich auch verändern.So z.
- Seite 23 3.7. Transceiver Steuerung (PTC-11pro, PTC-11usb,PTC-11net) Handshake-Signalvom Funkgerätzum PTC. V24-Pegel! crrs Handshake-Signalvom PTC zum Funkgerät.V24-Pegel! RTS V24 Spezielles, b idirektionalesDatensignal z ur Steuerung vonICOM-Geräten. ICOM Masse. NF-Ausgangzum direkten AnschlußeinesLautsprechers. D ieser Ausgang NF out Wird nur in Verbindungmit den PTC Audio-Funktionen aktiviert! (nur PTC- Ilpro) Massefür denLautsprecher.(nur PTC-IIpro) NF GND...
- Seite 24 3. Installation Die neuere Gerätegeneration (ab TS-570) besitzt am Gerät einen SUB-D Stecker und arbeitet mit V24-Pegel. Sie ist zum direkten Anschluß an die serielle Schnittstelle eines PC gedacht. Auch diese Geräte kann der PTC problemlos ansteuern.Löten Sie einfach eine 9-polige SUB-D Buchse nach folgendem Schema an das mitgelieferte Kabel.
- Seite 25 3.7. TransceiverSteuerung(PTC-11pro,PTC-11usb, P TC-11net) YAESU arbe Signal Pin 3 Pin 9 Rosa Pin 2 Pin 1 •Lila Pin 1 Pin 13 Orange Tabelle 16: YAESU FT 890/990 Altere YAESU- Funkgeräte wiederFT-757 besitzen n ureinen seriellen E ingang. Damit k ann derPTC die Frequenzeinstellen, abernicht zurücklesen.
- Seite 26 3. Installation Die Packet-Radio Module (nur PTC-IIpro) Mit dem als Option erhältlichen DSP-Packet-Radio-Modul-II erweitern Sie Ihren PTC-IIpro zum universellen Multiport-Controller. Das DSP-Packet-Radio-Modul-II bietet folgende PR-Modi an: 600 Bd Robust HF-Packet 300 Bd AFSK (Modem-Töne liegen fest auf 2300/2100 Hz, High-Tones) 1200 BdAFSK 9600 Bd FSK (Direkt-FSK nach G3RUH) 19200 BD FSK (Direkt-FSK nach G3RUH)
- Seite 27 AUDIO O FAX/SSTV 000000000000000 ON/OFF Abbildung 8: Die PTC-11usb F ront (PTC-11net identisch) Der SCS-PTC-IIusb und der PTC-IInet sind mit 8 zweifarbigen Leuchtdioden zur Anzeige der Wich- tigstenStatuszustände undeiner15-stelligen z weifarbigen A bstimmanzeige ausgestattet. Die Bedeu- tungderLeuchtdioden z eigtdieÜbersicht 4.1.3. 4.1.3...
- Seite 28 Send/PTT zeigt an, daß der PTC der aktuelle Paketsenderist. 1m Packet-Betrieb fungiert die Send/PTT-LED als PTT-Anzeige. DQPSK / DBPSK: Wird jeweils aktiv bei PACTOR-II-Paketen (auch bei Unproto und Listen), falls es sich um DQPSK- Oder DBPSK-Pakete handelt. MaxSpeed / HiSpeed: MaxSpeed Wird aktiv bei 16-DPSK-Paketen (auch bei Unproto und Listen).
- Seite 29 HiSpeed leuchtet b eiPACTOR-I-Paketen (auch beiUnproto undListen),fallsessichum200-Bd- Pakete handelt,bzw.bei PACTOR-II-Paketen, falls essichum 8-DPSKhandelt. Connected / Mail: Connected leuchtet im verbundenen Zustand (AMTOR, PACTOR). 1mSTBY-Zustand l euchtet M ail, falls ungelesene Nachrichten an die eigene Adresse (=MYcall)in der PTC-Mailbox vorhanden Sind.
- Seite 30 Der PTC ist mit einer Gegenstation verbunden (connected). Carrier: Das Modem hat ein gültiges Packet-Radio-Signal detektiert. PACTOR-III Die LEDs DQPSK / DBPSK und MaxSpeed / HiSpeed habeneine erweiterte Bedeutung,um alle 6 PACTOR-III Geschwindigkeitsstufen darstellen zu können. eschwindigkertsstuei DQPSK/D PSK MaxSpee Speed grün grün grün...
- Seite 31 PTC-IIpro,PTC-IIusb& PTC-IInet:Die einzelne LED, die in derAbstimmanzeige denFrequenz- fehleranzeigt, l euchtetnunrot, falls ein Frequenzfehler größerals 10Hz vorliegt,ansonsten g rün (spätestens n achder automatischen F requenzanpassung). Beim PTC-IIex, PTC-IIusb und PTC-IInet Wird PACTOR-III-Betriebdurch rot/grünesBlinken der PACTOR-I/II-LED angezeigt. Für den dauerhaften Betrieb der Professional-Firmware benötigen Sie eine Lizenz.
- Seite 32 Zubehör Zubehör Für die SCS PTC Serie ist folgendes Zubehör erhältlich: o Professional-Firmware Firmware mit PACTOR-III, PACTOR-1P-Bridge, PACTOR-Free-Signa1,Robust-Connect und vie- les andere mehr. • Packet-Radio 9k6 Kabel Direkter Anschluß von VHF/UHF-Funkgeräten mit Data-Buchse(6-pol Mini-DIN) an den PTC (5-pol DIN). Beste11-Nr.:...
- Seite 33 100, FT-897, usw.). Beste11-Nr.: 8130 TRX-Control Kabel ICOM TRX-Contr01 (13-polDIN) aufICOM CIV Port(3,5mm Klinkenstecker) und3,5mm Klinken- buchse für NE Beste11-Nr.: 8170 Weiteres Zubehör und Preise entnehmen Sie bitte unserer Internet Homepage http :/ /www .scs-ptc .comOder f ordernSieunsere aktuellePreisliste an!
- Seite 34 6. Technische Daten Technische Daten Gemeinsam NF-Eingangsimpedanz: 47 kQ NF-Eingangspegel: 10 mVss-2Vss NF-Ausgangsimpedanz: NF-Ausgangspegel: max. 3 Vss (Leerlauf) einstellbar in 1 mV Schritten NF-Verarbeitung: Digitaler Signalprozessor DSP56303 mit 100 MHz 768 kByte zusätzliches DSP-RAM für Daten und Programm Prozessor: Motorola MC68360 QUICC 32 Bit CMOS CPU getaktet mit 25 MHz RAM: statisch 2 MByte, CMOS,...
- Seite 35 6. Technische Daten PTC-11pro - 115200 Baud 9-polige Sub-D Buchse(AT-Iike), 2400 Serielle Schnittstelle: TTL-Pegel FSK-Ausgang: high —Mark, low —Space Batteriegepuffert Echtzeituhr: 3 V Lithiumzelle mit hoher Kapazität Batterie: mit Aufdruck, 10-stelligesLED-Punktmatrix-Display Frontplatte: insgesamt30 Leuchtdioden,aufgeteilt in verschiedene Funktionsgruppen. mit Aufdruck, Rückwand: Eingang für Stromversorgung,Ein-/Ausschalter zwei Buchsen für Packet-Radio Ports...
- Seite 36 6. Technische Daten...
- Seite 37 SCS PTC, the Original Thank you for purchasing your SCS-PTC. SCS-PTC's are the original PACTOR mode modem developed by the people who have createdall PACTOR modes. From SCS and SCS representatives,you will receive the best possible support and benefit from the concentrated knowledge of the PACTOR engineerswho invented PACTOR.
- Seite 38 1. Introduction The name PACTOR controller and PACTOR mode modem will be used alternatively with the abbreviated name PTC within this document. E-mail For HF email you will need a serviceprovider to processyour mail and email and "client software" to run on your PC. Your serviceprovider typically distributesthe email client software.The client softwareperformsmost of the configurationsandmodemsettingsto get...
- Seite 39 Possible, but no special support provided. Not possible with this software. Professional solutions SCS has developed a Professional version of the firmware which enablesnew modesfor the PTC. The "Professional Firmware" meetsmany special requirementsfor mobile and maritime usersand services.It also provides the high-speedPACTOR-III mode.
- Seite 40 Professional Firmware important features: 1.7.1 PACTOR-III PACTOR-III is a third generation HF protocol building on latest developmentsin 2- dimensionalorthogonalpulse shaping,advancederror control coding, and efficient source coding. Due to the advanced signal processing methodsapplied,PACTOR-III provides outstandingperformanceunder poor and moderatesignal conditions.As PACTOR-III also achievesvery high throughput rates under good signal conditions, it is well-suited to HF channels with good SNR and low signal distortionas well.
- Seite 41 The dominant protocols of the Internet like TCP/IP, as well as the Point-to-Point Protocol (PPP),which have become standardfor establishmentof links between Internet applications, are combined with the PACTOR modes. The result of this intelligent protocol combination is a data transparent and relatively fast Internet access via HF-radio using standardized user interfaces.
- Seite 42 2. Support 2 Support If you have questions,problems, proposals, or comments relating to the PTC or PACTOR, please contact the following address. Special Communications Systems GmbH & Co. KG Roentgenstrasse36 63454 Hanau Germany Phone: +49 6181 85 00 00 Fax.: +49 6181 99 02 38 E-Mail: info@scs-ptc.com...
- Seite 43 3. Installation 3 Installation The installationof the PTC is simple.You only needto correctly configurethe cablebetween thePTC,the computerandthetransceiver, i f this is not alreadyavailable. Power supply The PTC hastwo inputs for its power connectionswhich can be used alternatively.Either connectvia the DC-in supply socketat the rear of the unit, or via the connector for the short- wave transceiver(Audio, pin 5).
- Seite 44 Now connectthe PTC-IIusb with to the USB connector of your computer. Switch on the PTC-IIusb. The PC finds the new hardware (SCS Radio Modem Device) and opensthe "Found New Hardware Wizzard". To the first question if Windows shall connect to "Windows Update to serach for new software"...
- Seite 45 PTC-IIusb side: You can order the PTC-IIusb with Bluetooth option already installed, or you can get an existingPTC-IIusbextended for Bluetooth by anauthorized dealeror by SCS.For theprices for bothversionspleasereferto the price list or askyour dealer. Getting started: Disconnectthe USB cablefrom your PTC-IIusbandswitch it on afterwards.
- Seite 46 Becauseof the fact that Bluetooth does not provide the signals"CD" and DTR" at the virtual COM port, applications that use the PTC-IIusb in Hayes mode (PACTOR-IP-Bridge) may not work properly with Bluetooth. In this case please use USB. For WeaterFax the most recent...
- Seite 47 Although the filtering by the DSP of the PTC is always optimal, it is desirableto preventnoisefrom the input of the PTCasfar aspossible. For PACTOR-III use a 2.4 kHz wide filter (ususlly also used for SSB/voice). Do not usea smaller one.
- Seite 48 (PTC-IIpro only). When using the modes PACTOR-I, AM TOR and RTTY, an additional FSK keying output is available. This may be connected to the FSK input of the transmitter (often labeled as RTTY). The PTC-IIpro output uses TTL levels. High is equivalent to Mark, low is Space.
- Seite 49 3. Installation NOTE: Thereare8 pinplugswith differentpinnumbering for pin 7 andpin 8.ThePTCneeds an 8 pin plug with U-shaped contactfootprint.Plugswith circularfootprintdon't fit or can onlybeattached t o thePTCwithdamaging f orce!Donotblindlyrelyontheprintednumbers ontheplug.Theconnections a sshown in themanual s houldbeusedasreference. The8pinDINsocket isdesigned inawaythat a 5pinDINplug(1800) may beplugged intoit too.It ispossible to usea 5 pin DIN plugif an8 pin is notavailable, o r theextrafunctions are not required.
- Seite 50 3. Installation Some ICOM marine radios (e.g. IC-M801, M710-GMDSS) use a 9 pin SUB-D connector: Si nal Color white ellow PIN 5 AF-OUT violet AF-IN reen blue POWER PIN 7 This cable is available completely assembled. Refer to chapter 5 on page 56. Table 5: ICOM 9 pin 3.6.2 Connection...
- Seite 51 Adjustment ThePTC'soutputamplitude hasto be adjusted very carefullyto theconnected t ransceiver. If youdon'tpayattention onthisitemasignal m uch toowidewill betheresult! The output amplitudes are adjustedseparately depending on the FSK modes(PACTOR-I, AMTOR,RTTY, etc.)andthePSKmodes (PACTOR-II/III).A commonadjustment with one commandwas in practice not the best way.
- Seite 52 To adjust the output level for non-PSK modes (FSI<, CW, PACTOR-I, AMTOR, RTTY) only the FSKAmp1 command should be used now. Entering U 1 <RETURN> starts the Unproto mode I (=100Bd FSK). Now you have the chance to adjust the output value using the FSKArnp1 command e.g.
- Seite 53 3. Installation The 13pin DIN Remote-control socketis connectedas follows. Seen from the back of thc PTC-IIpro: Pin 1: TTL. Pin 2: V24. Pin 3: V24. CTS V24. Pin 4: Pin 5: CTS TTL. Pin 6: ICOM. Pin 7: Not connected. Pin 8: V24.
- Seite 54 3. Installation All unused wires of the TRX control cable must not be twisted or soldered together. All unusedwires haveto be insulated seperately avoiding to touch eachothers. 3.7.1 Connections - KENWOOD Many KENWOOD radios use a 6 pin DIN socket for remote control. Into some older transceiver t ypesthe serialinterfacehasto be installedpreviously.Pleasereadthe equipment handbook or consult your dealer.
- Seite 55 3. Installation 3.7.3 Connections - YAESU SomeYAESU's like the FT890 or FT990 use a 6 pin DIN socketfor remotecontrol: AESC Color Si nal PIN 3 PIN 9 violet PIN 2 oran Table 16: YAESU FT 890/990 Oldertransceivers like the FT757 supports serialinput only. In this casethe PTC-IIpro adjusts the frequency but could not readit out.
- Seite 56 3. Installation 300 Bd AFSK (modem tones are fixed to 2300/2100 1-Iz,High-Tones) 1200 Bd AFSK 9600 Bd FSK (direct-FSK, compatible to G3RUH standard) 19200Bd FSK (direct-FSK, compatibleto G3RUH standard) The module doesall signal processingwhile the packetprotocol is processedby the PTC-IIpro. The installation and operation of the packet module is explained in detail in the main manual which ou can find...
- Seite 57 Multimode PACTOR-Controller Figure 7: The PTC-IIex front. The SCS PTC-IIex is equipped with 8 dualcolour LED's to display the most essentialstatus information and a fifteen red LED's tuning indicator. The meaning of the LED's is explained in the overview 4.1.3.
- Seite 58 Send/PTT lightswhenthe PTC is actuallythe informationsendingstation. In Packet-RadiomodeSend/PTTlits when the PTT is keyed and the transceiver is transmitting. DQPSK / DBPSK: Is active when receiving or sending a DQPSK or DBPSK modulated packet in PACTOR-II mode. Also operates in Listen and Unproto. MaxSpeed/HiSpeed: MaxSpeed lits during 16-DPSKpackets(also with Unproto andListen modes).IliSpeed lits...
- Seite 59 LED is off, thenthe actualpacketis anuncompressed p acket. Tracking/Phasing: Tracking lits for a short while when the PTC changesthe carrier frequency during a PACTOR- II link. Phasing is active if a new phasing takesplace in AMTOR (ARQ & FEC).
- Seite 60 Underoptimumconditions,only the two outermost L EIYs of the tuning indicatorarelit. With PACTOR-II the frequency offset is additionally displayed (center display LED). In this case the middle of the tuning indicator is correspondingto the own frequency and the LED in the middle represents t he frequencyof the distantstation.If the middle indicatordrifts to the left,...
- Seite 61 With the PTC-11ex, P TC-11usb and PTC-11net P ACTOR-III operation is signallized by blinking of the PACTOR-I/II-LED. For the permanent use of the Professional Firmware you need a license. For prices and a manual refer to the SCS homepage http://www.scs-ptc.com in the Internet.
- Seite 62 5. Accessories 5 Accessories For the SCS PTC seriesthe following accessories areavailable: Professional-Firmware Firmware with PACTOR-III, PACTOR-1P-Bridge,PACTOR-Free-Signal, Robust- Connect and much more. Packet-Radio 9k6 cable Direct connectionfrom VHF/UHF-transceivers with DATA-connector (6 pin Mini-DIN) to the PTC (5 pin DIN). Order-No.:...
- Seite 63 817, FT-IOO, FT-897...). Order-No.: 8130 TRX-Control cable ICOM TRX-control (13 pin DIN) to ICOM CIV port (3.5 mm pin connector) and 3.5 mm speaker connector. Order-No.: 8170 For additional accessoriesand prices pleaserefer to our homapagehttp://www.scs-ptc.com or call for a recent pricelist.
- Seite 64 6 Technical Data 6 Technical Data Common Audio input impedance: 47 kQ Audio input level: 10 mVp-p... 2Vp-p Audio output impedance: Max. 3 Vp-p (opencircuit), adjustablein 1 mV steps Audio output level: Digital signal processor DSP56303 clocked at 100 MHz Audio processing: 768 kByte additional DSP-RAM for data and program Motorola MC68360 QUICC 32 bit CMOS CPU clocked at 25 MHz...
- Seite 65 6 Technical Data PTC-11pro Serial interface: 9 pin Sub-D socket (AT type), 2400... 115200 Baud FSK output: TTL-levels High - mark, Low - space Real time clock: With battery backup 3 V high capacity Lithium cell Battery: Front panel: Labelled 10 character LED dot-matrix alphanumeric display A total of 30 LED's splitted into various functional groups Rear panel:...
