3.5. Die Packet-Radio Module

3.5.3 Das DSP-Modul

Dieses Modul wird nicht mehr gefertigt!
Das SCS DSP-Modul ist ein universal Modul für 300, 1200 AFSK sowie 9600 und 19200
Baud FSK (G3RUH kompatibel). Der eingesetzte Signalprozessor garantiert optimal ange-
paßte Filterung und Demodulation für die unterstützten Modi. Damit erreichen Sie Packet-
Radio Betrieb mit maximaler Performance.

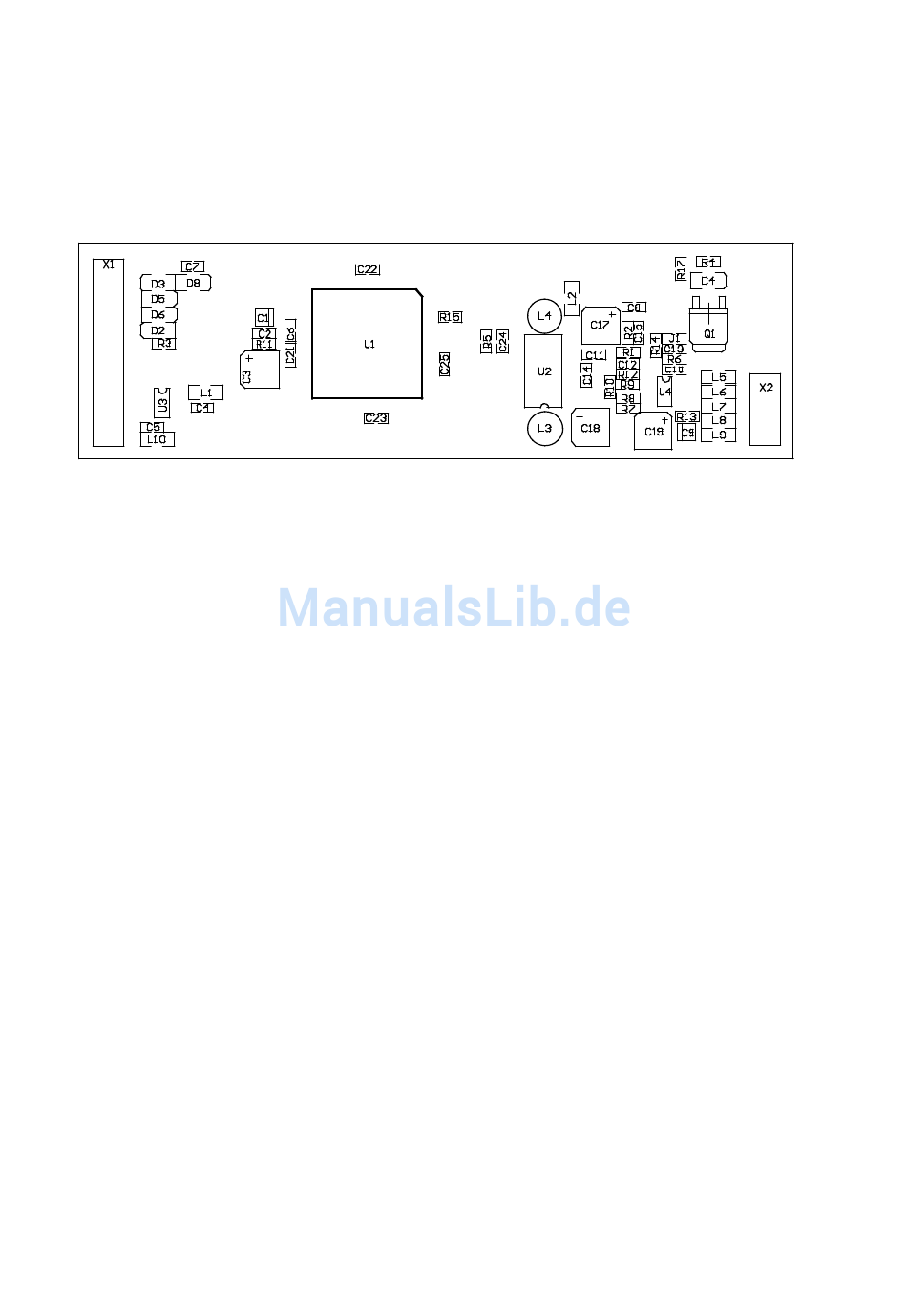

Abbildung 3.10: DSP-Modul
Der PTC-II erkennt das DSP-PR-Modem kurz nach dem Einschalten automatisch und lädt
die DSP-Software in das PR-Modem. Dabei blinkt die Connected-LED des enstprechenden
Steckplatzes bzw. Ports kurz auf, womit signalisiert wird, daß das DSP-Modem erkannt und
erfolgreich initialisiert wurde.
Die eigentliche Modem-Software des DSP-PR-Moduls ist ein Teil der Firmware und läßt
sich also jederzeit durch Firmware-Updates erweitern und verbessern.
Die Auswahl bzw. Zuordnung der richtigen Modulationsart zur aktuellen Baudrate erfolgt
automatisch durch den PTC-II. Das DSP-PR-Modem ist in allen Betriebsarten vollduplex-
fähig.
Das DSP-Konzept für PR erlaubt natürlich zudem die softwaremäßige Einstellung aller
Modem-Parameter. Die Ausgangsspannung wird mit dem Befehl eingestellt (siehe
Abschnitt 9.9.39 auf Seite 157). Die Ausgangsspannung läßt sich im Bereich 20 mV bis
ss
3 V regeln. Ein Drehen an Potentiometern ist nicht nötig!
ss
Als PTT-Transistor kommt ein kräftiger VMOS-FET zum Einsatz. Dieser Transistor schal-
tet zuverlässig auch bei 16 V und 1 A nach Masse.
Die Eingangsempfindlichkeit des Moduls läßt sich durch den Jumper J1 anpassen. Bei Aus-
lieferung ist Jumper J1 geschlossen. Den Jumper J1, ein kleiner 0 Ω Widerstand, finden Sie
im Bestückungsplan direkt links neben dem PTT-Transistor Q1. Siehe auch Tabelle 3.16 auf
der nächsten Seite.
Für 9k6 oder 19k2 benötigt Ihr Funkgerät einen speziellen Anschluß. Die Modulationsspan-
nung wird direkt dem Modulator zugeführt und das Empfangssignal direkt am Demodulator
abgegriffen. Neuere Funkgeräte besitzen oft eine sogenannte Data-Buchse. Diese Geräte
sind direkt für den 9k6-Betrieb geeignet. Da die Data-Buchse bei allen Herstellern gleich
beschaltet ist, bietet SCS hierfür ein spezielles Kabel an. Funkgeräte ohne Data-Buchse
erfordern einen Eingriff in das Gerät, um Zugang zum Demodulator und Modulator zu
bekommen. Umbauanleitungen finden Sie in allen Packet-Radio Mailboxen.
Optimal ist es natürlich wenn Sie ein speziell für 9k6 entwickelten Transceiver benutzen.
Hier gibt es mittlerweile genug Auswahl: z. B. K-Net, T7F, TRX4S und weitere. Bezugs-
quellen finden Sie in den üblichen Amateurfunk-Magazinen.
