3. Installation
Hier noch eine Zusammenfassung der technischen Daten:
Modulation:
NF-Ausgangsspannung: 20 mV
Ausgangsimpedanz:
NF-Eingang:
Eingangsimpedanz:
PTT:
3.5.4 Das AFSK-Modul
Dieses Modul wird nicht mehr gefertigt!
Das SCS AFSK-Modul für Packet-Radio verarbeitet die standard Baudraten 1200 und
2400 Baud. Das Modul arbeitet mit dem bekannten Modem-Chip TCM3105. Damit ist
das Modul voll kompatibel zum üblichen Standard.
Die Carrier-Erkennung arbeitet vollständig digital. Das hat gegenüber den üblichen Tonde-
koderschaltungen den Vorteil, das z. B. ein 1750 Hz Tonruf nicht als Signal erkannt wird.
Das Modul reagiert nur auf systematische Packet-Radio Signale.
Damit die Carrier-Erkennung zuverlässig und schnell funktioniert, muß der Squelch
(Rauschsperre) des angeschlossenen TRX offen sein, d.h. ständig Rauschen am NF-
STOP
Ausgang anliegen.
Das Modul verfügt über einen PTT-Watchdog, der einen Dauerträger verhindert. Als PTT-
Transistor kommt ein kräftiger VMOS-FET zum Einsatz. Dieser Transistor schaltet zuver-
lässig auch bei 16 V und 1 A nach Masse.
Die NF-Ausgangsspannung wird mit Poti P1 eingestellt. Das Poti ist auf der Platine mit
MIC GAIN beschriftet. In Abbildung
Achtung: das Poti besitzt keinen Anschlag. Es läßt sich komplett im Kreis drehen. Bei
Auslieferung befindet sich das Poti in Mittelstellung. Die Ausgangsspannung läßt sich im
24
AFSK (Audio-Frequency-Shift-Keying) oder
FSK (Frequency-Shift-Keying)
bis 3 V
ss
ss
Der Ausgang wird während des Empfangs stummge-
schaltet.
ca. 1 kΩ
100 mV
bis 1,6 V
ss
100 mV
bis 8 V
ss
ca. 47 kΩ
max. 16 V, 1 A nach GND
Tabelle 3.16: Technische Daten DSP-Modul

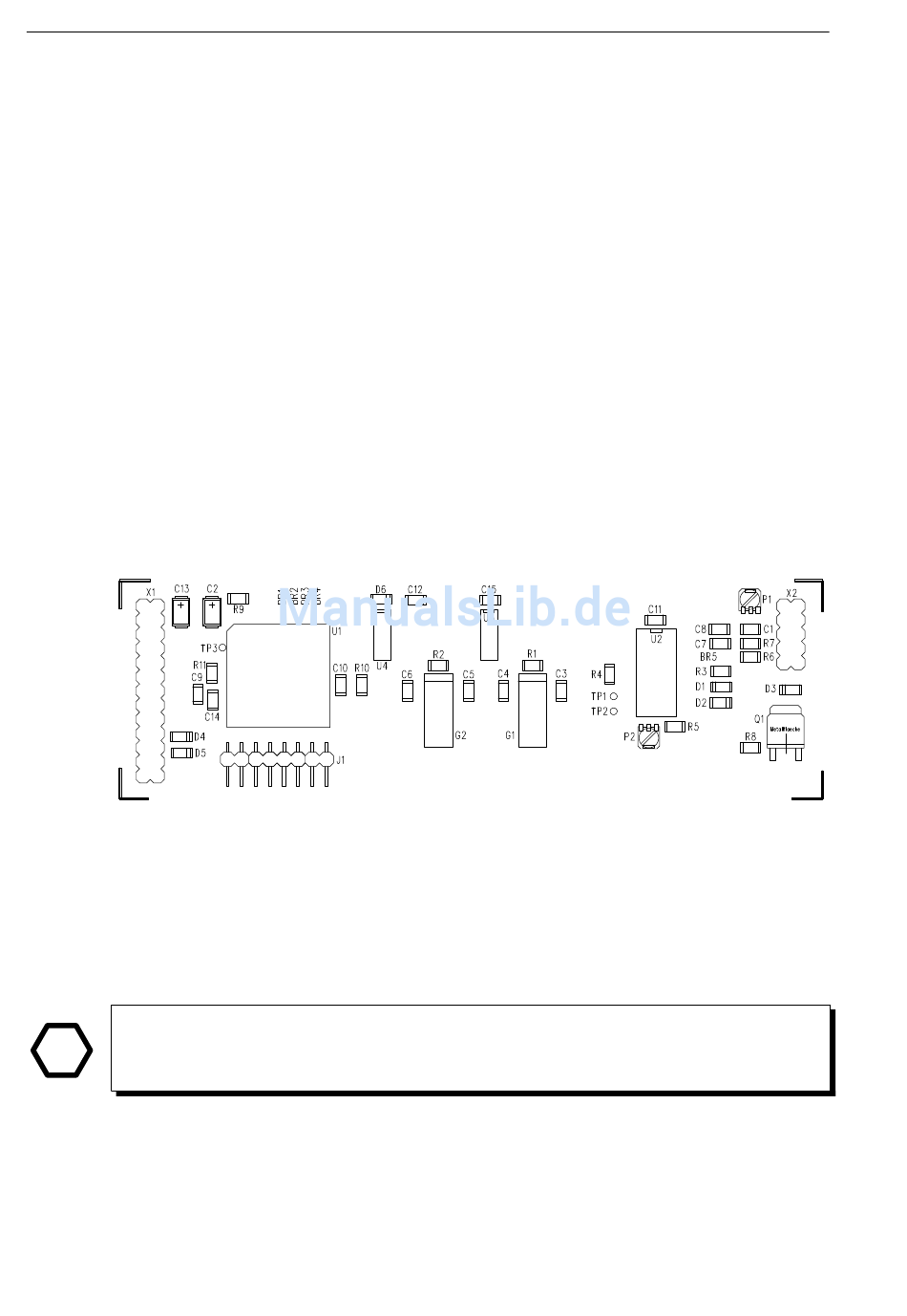

Abbildung 3.11: 1k2/2k4 AFSK-Modul
3.11
finden Sie das Poti in der rechten oberen Ecke.
regelbar
(J1 offen)
ss
(J1 geschlossen)
ss
