15.4. Die Display- und Anzeigeeinheit
(5 V) mit hohem Wirkungsgrad erzeugt. Die Eingangsspannung darf 10. . . 20 V DC betra-
gen, wobei die Stromaufnahme durch die Verwendung des Schaltreglers von der Eingangs-
spannung abhängt.
Auch die Bestückung mit Packet-Radio Modems sowie die aktuelle Prozessorgeschwindig-
keit beeinflussen die Stromaufnahme – üblicherweise beträgt sie etwa 350 mA bei 13,8 V.
Grundsätzlich gilt: Je höher die Versorgungsspannung gewählt wird, desto niedriger ist die
Stromaufnahme. Diese umgekehrte Proportionalität resultiert aus der zwingenden Tatsache,
daß die Leistungen als Produkt von Spannung und Strom vor und nach dem Schaltregler
gleich sein müssen. Der Versorgungsspannungseingang des PTC-II besitzt eine spezielle
Filterung, um die Oberwellen des Schaltreglers nicht nach außen gelangen zu lassen. Au-
ßerdem ist der Eingang intern mit einer Feinsicherung 5*20 mm abgesichert.

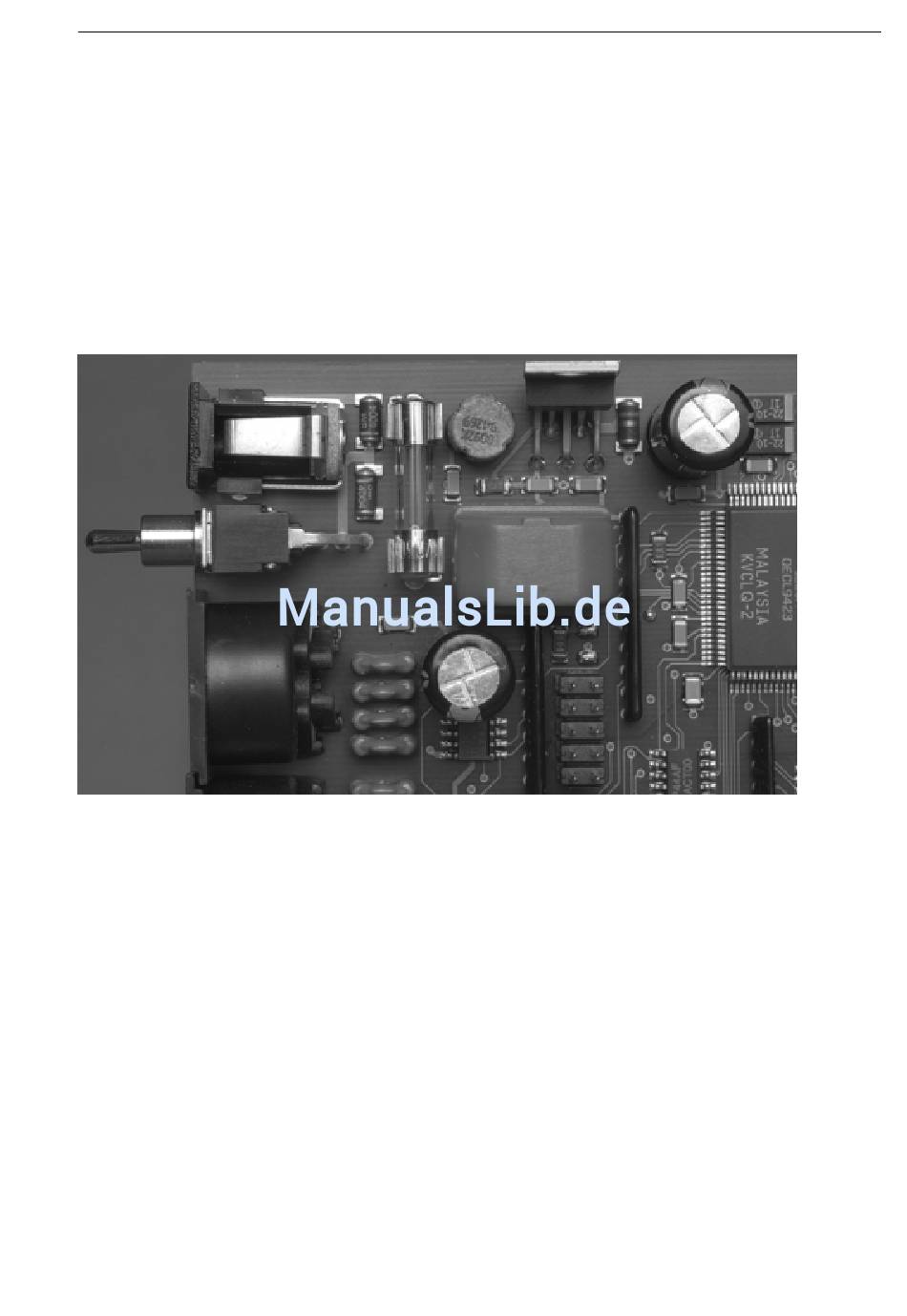

Abbildung 15.7: Das PTC-II Schaltnetzteil
15.4 Die Display- und Anzeigeeinheit
Die Display- und Anzeigeeinheit wurde auf einer separaten Leiterplatte aufgebaut, die
rechtwinklig mit der Hauptplatine durch Lötflächen verbunden ist. Sie trägt eine Abstimm-
anzeige bestehend aus 15 LEDs, 9 weitere LEDs zur Darstellung verschiedener Betriebspa-
rameter des Kurzwellenkanals, je drei LEDs für jeden Packet-Radio Kanal und ein zehn-
stelliges 5*5-Punktmatrix-LED-Display, welches in erster Linie der Anzeige der Betriebsart
dient und die Darstellung bei zukünftigen Erweiterungen erleichtert.
Das Display läßt sich auch auf größere Entfernung und bei ungünstigem Betrachtungswin-
kel sehr gut ablesen. Die Helligkeit ist programmierbar.
Fast alle LEDs, auch die der Abstimmanzeige, sind Zwei-Farben-LEDs, um die Informa-
tionsdichte und Übersichtlichkeit der Anzeigen zu erhöhen. Die Abstimmanzeige ist bei
PACTOR-II beispielsweise mit einer Mittenanzeige kombiniert, wodurch die Frequenzab-
weichung verbundener Stationen zueinander mit einer Auflösung von 10 Hz abgelesen wer-
den kann. Ein mehrfarbiger Frontplattenaufdruck erleichtert dabei die Funktionszuordnung
der LED-Farben.
213
