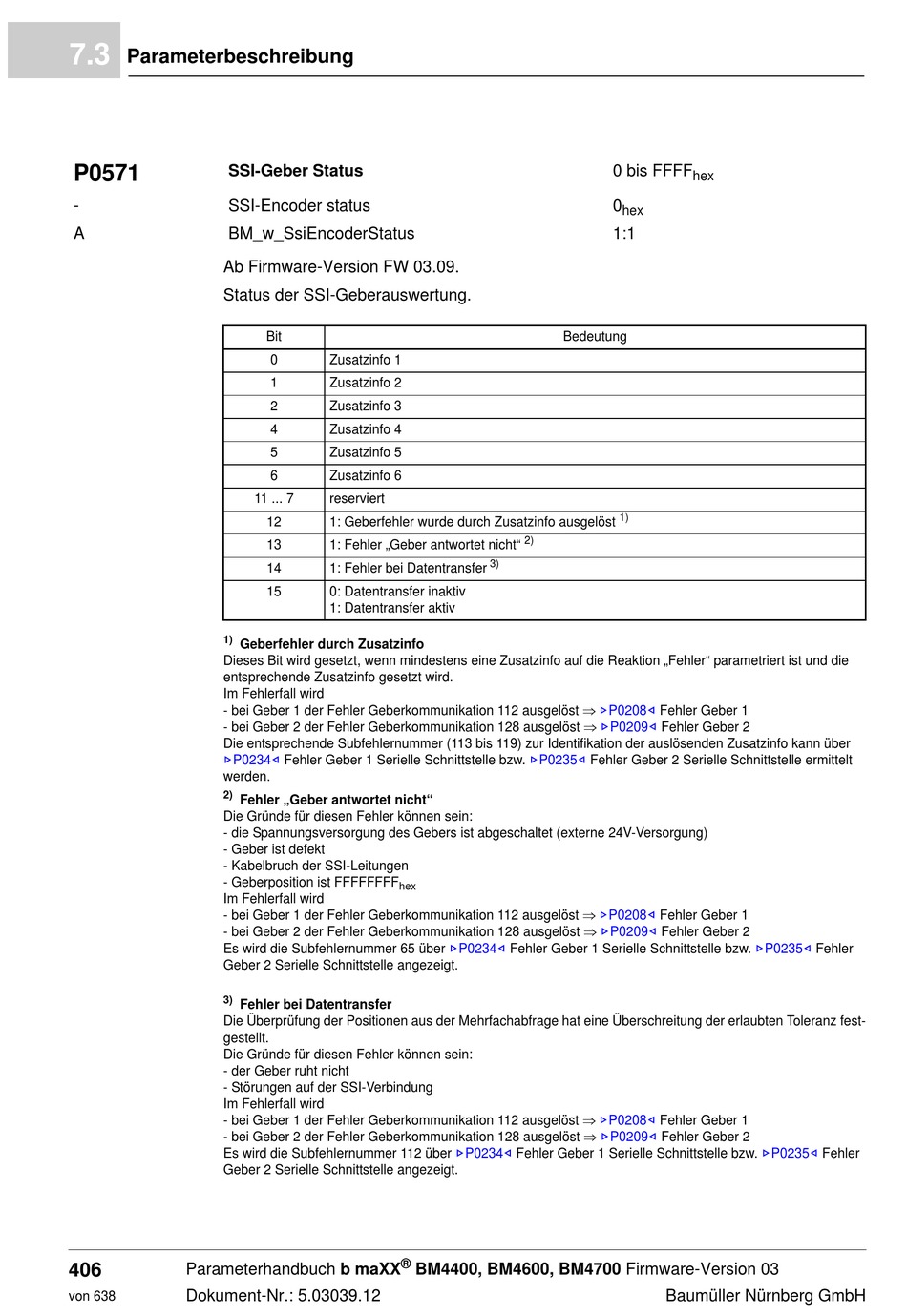

Baumuller b maXX BM4400 Parameterhandbuch Seite 406

7.3
Parameterbeschreibung
P0571
P0571 SSI-Geber Status
- SSI-Encoder status
A BM_w_SsiEncoderStatus
Ab Firmware-Version FW 03.09.
Status der SSI-Geberauswertung.
1)
Geberfehler durch Zusatzinfo
Dieses Bit wird gesetzt, wenn mindestens eine Zusatzinfo auf die Reaktion „Fehler" parametriert ist und die
entsprechende Zusatzinfo gesetzt wird.
Im Fehlerfall wird
- bei Geber 1 der Fehler Geberkommunikation 112 ausgelöst
- bei Geber 2 der Fehler Geberkommunikation 128 ausgelöst 
Die entsprechende Subfehlernummer (113 bis 119) zur Identifikation der auslösenden Zusatzinfo kann über
ZP0234–
werden.
2)
Fehler „Geber antwortet nicht"
Die Gründe für diesen Fehler können sein:
- die Spannungsversorgung des Gebers ist abgeschaltet (externe 24V-Versorgung)
- Geber ist defekt
- Kabelbruch der SSI-Leitungen
- Geberposition ist FFFFFFFF
Im Fehlerfall wird
- bei Geber 1 der Fehler Geberkommunikation 112 ausgelöst
- bei Geber 2 der Fehler Geberkommunikation 128 ausgelöst 
Es wird die Subfehlernummer 65 über
Geber 2 Serielle Schnittstelle angezeigt.
3)
Fehler bei Datentransfer
Die Überprüfung der Positionen aus der Mehrfachabfrage hat eine Überschreitung der erlaubten Toleranz fest-
gestellt.
Die Gründe für diesen Fehler können sein:
- der Geber ruht nicht
- Störungen auf der SSI-Verbindung
Im Fehlerfall wird
- bei Geber 1 der Fehler Geberkommunikation 112 ausgelöst
- bei Geber 2 der Fehler Geberkommunikation 128 ausgelöst 
Es wird die Subfehlernummer 112 über
Geber 2 Serielle Schnittstelle angezeigt.
406 Parameterhandbuch b maXX
Dokument-Nr.: 5.03039.12
von 638
Bit
0 Zusatzinfo 1
1 Zusatzinfo 2
2 Zusatzinfo 3
4 Zusatzinfo 4
5 Zusatzinfo 5
6 Zusatzinfo 6
11 ... 7 reserviert
12 1: Geberfehler wurde durch Zusatzinfo ausgelöst
13 1: Fehler „Geber antwortet nicht"
14 1: Fehler bei Datentransfer
15 0: Datentransfer inaktiv
1: Datentransfer aktiv
Fehler Geber 1 Serielle Schnittstelle bzw.
hex
®
BM4400, BM4600, BM4700 Firmware-Version 03
0 bis FFFF
0
1:1
Bedeutung
1)
2)
3)
ZP0208–
ZP0209–
ZP0235–
Fehler Geber 2 Serielle Schnittstelle ermittelt
ZP0208–
ZP0209–
ZP0234–
Fehler Geber 1 Serielle Schnittstelle bzw.
ZP0208–
ZP0209–
ZP0234–
Fehler Geber 1 Serielle Schnittstelle bzw.
hex
hex
Fehler Geber 1
Fehler Geber 2
Fehler Geber 1
Fehler Geber 2
ZP0235–
Fehler Geber 1
Fehler Geber 2
ZP0235–
Baumüller Nürnberg GmbH
Fehler
Fehler
