5.2.1 Виконання
LC 221 контролер рівня включає в себе необхідні компоненти
для контролю і захисту насосів, таких як реле і конденсатори
для однофазних двигунів, контактори і автоматичний вимикач
для додаткового захисту двигуна для трифазних двигунів.
Панель управління пропонує зручний інтерфейс з кнопками і
дисплей для індикації робочих умов і несправностей.
Крім того, він має вбудований п'єзорезистивний датчик тиску,
який активується стиснутим повітрям безпосередньо через
напірну трубу всередині накопичувальної ємності. На додаток,
вона має клеми для живлення, підключення до насоса і входи
і виходи, згадані у розділі 5.2 Контролер LC
Передня кришка закрита на чотири багнети кріплення з
замками на чверть обороту. З лівого боку, замки
розширюються і підключені до дна шафи з шарніром рядків.
Шафу можна повісити на стіну, без попереднього її відкриття.
Шаблон буріння і шість гвинтів з гумовими провідниками
додаються.

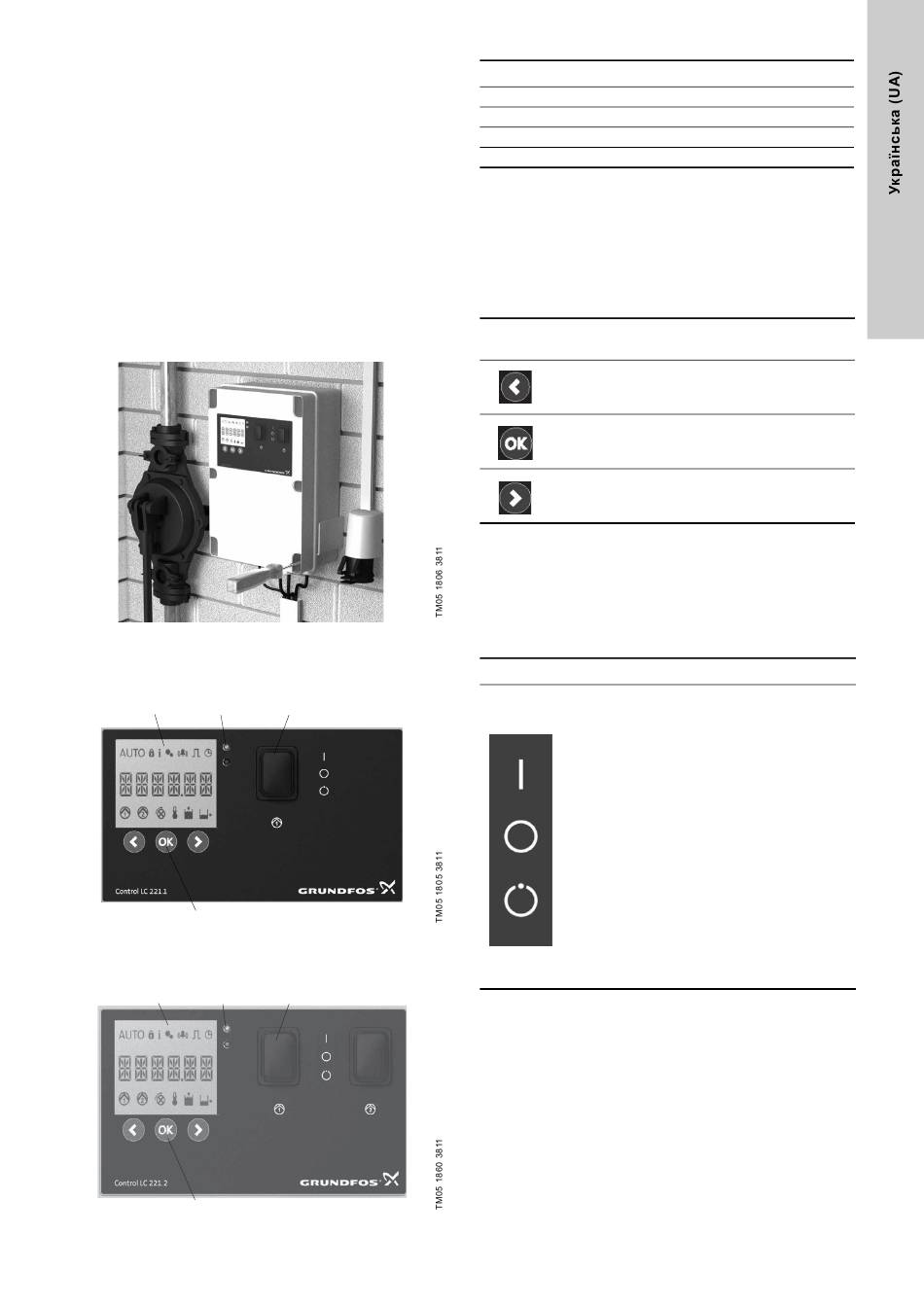

Рис. 10 Підвішування контролера LC 221
5.2.2 Панель керування
1 3
1 3
2
2
Рис. 11 Панель керування контролера одного насоса
LC 221 (MOG)
1 3
1 3
2
2
Рис. 12 Панель керування контролера двох насосів
LC 221 (MOG)
221.
4
4
4
4
Поз. Опис
1 Дисплей
2 Кнопки управління
3 Інформаційні світлодіоди
4 Перемикач ON-OFF-AUTO
Дисплей (поз.1)
Дисплей відображає всі відповідні робочі дані та відмітки про
помилки. Відмітки про роботу та пимилки описані в розділі
6.1 Опис дисплею.
Кнопки управління (поз. 2)
Контролер рівня управляється кнопками управління, що
розташовані під дисплеєм. Функції кнопок управління описані
в таблиці нижче:
Кнопка
Опис
управління
• перейти вліво в головному меню.
• перейти вгору в підменю.
• зменшити значення в підменю.
• підтвердити вибір.
• активувати підменю.
• скидання зумера.
• перейти вправо в головному меню.
• перейти вниз в підменю.
• збільшити значення в підменю.
Інформаційні світлодіоди (поз. 3)
Верхній світлодіод (зелений) ввімкнено, коли живлення
ввімкнено.
Нижній світлодіод мигає (червоним) у випадку помилки, щоб
помилка була видимою з дальньої відстані. Таким чином це
ще один додатковий символ для дисплею та кодів помилок.
Перемикач (поз. 4)
Перемикач Опис функцій
Режим роботи вибирається ON-OFF-AUTO
перемикачем, який має три різних позиції:
POS I:
Запуск насоса вручну. Захист робочого часу
активний та вказує на помилку через 3
хвилини. Нормальний робочий час роботи
макс. до 90 секунд з трубопроводом DN 32 та
60 секунд з трубопроводом DN 40.
POS O:
• Зупинка насоса під час роботи та
призупинення живлення до насоса.
Три символи будуть видимі: "Налаштування
заблоковано", "Інформація" та "Установка".
• Скидає неправильні значення, що
вказуються.
POS AUTO:
Автоматичний режим роботи. Насос буде
запускатися та зупинятися відповідно до
сигналу від датчика рівня.
