5.2.1 Diseño
El controlador de nivel LC 221 incluye los componentes necesa-
rios para controlar y proteger las bombas, tales como relés y con-
densadores para motores monofásicos, contactores para moto-
res trifásicos y más interruptores automáticos de protección del
motor para motores trifásicos (> Multilift MD22 o MLD22).
El panel de control ofrece una interfaz del usuario con botones de
funcionamiento y pantalla para indicar las condiciones de funcio-
namiento y las averías.
Además, dispone de un sensor de presión piezorresistivo inte-
grado que se activa por aire comprimido mediante el tubo de pre-
sión situado dentro del tanque colector. Por último, dispone de
terminales para el suministro eléctrico, conexión con la bomba y
las entradas y salidas mencionadas en la sección
5.2 Controlador LC 221.
La cubierta frontal está cerrada mediante cuatro anclajes de
bayoneta con cierres de cuarto de vuelta. En el lado izquierdo,
las cerraduras llegan hasta la parte inferior del cuadro y están
conectados a este mediante cadenas de bisagras. Se puede ins-
talar la caja en una pared sin necesidad de abrirla antes.
Se incluyen una plantilla para taladrar y seis tornillos con guías
de goma.

5.2.2 Panel de control

1 3
2

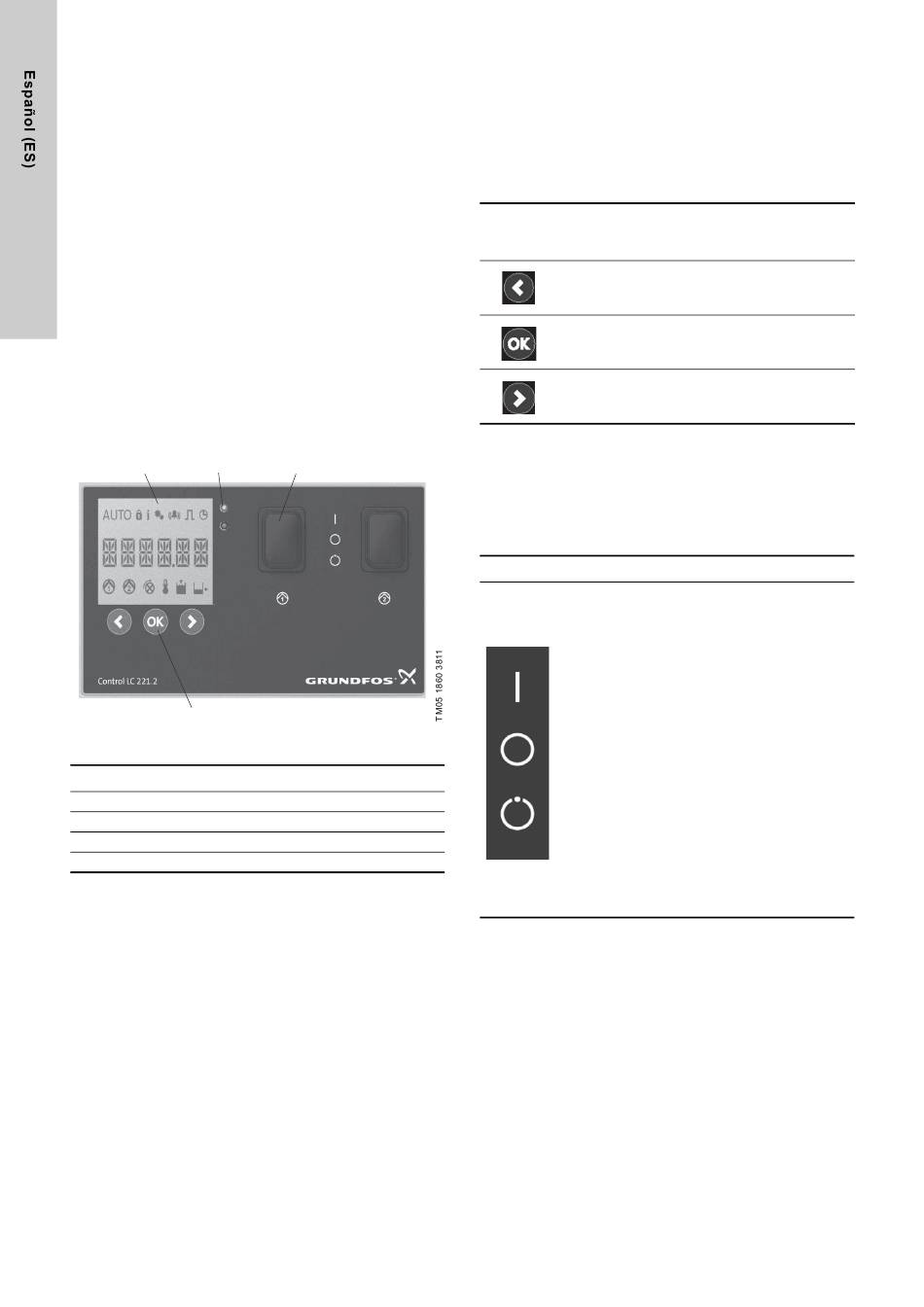

Fig. 9 Panel de control
Pos. Descripción
1 Pantalla
2 Botones de funcionamiento
3 Indicadores LED de estado
4 Interruptor de selección ON-OFF-AUTO
164
4
Pantalla (pos. 1)
La pantalla muestra todos los datos de funcionamiento importantes
e indica las averías. Las indicaciones de funcionamiento y de ave-
rías se describen en la sección
Botones de funcionamiento (pos. 2)
El controlador de nivel se maneja mediante los botones de fun-
cionamiento situados debajo de la pantalla. En la siguiente tabla
se describen las funciones de cada uno de los botones de funcio-
namiento:
Botón de
funciona- Descripción
miento
• desplazarse a la izquierda en el menú principal.
• desplazarse hacia arriba en los submenús.
• disminuir valores en los submenús.
• confirmar una selección.
• activar los submenús.
• restablecer el timbre.
• desplazarse a la derecha en el menú principal.
• desplazarse hacia abajo en los submenús.
• aumentar valores en los submenús.
Indicadores LED de estado (pos. 3)
El indicador LED superior (verde) se enciende cuando el suminis-
tro eléctrico está encendido.
El indicador LED inferior (rojo) parpadea cuando hay una avería
para que se vea desde una gran distancia y, por lo tanto, es un
añadido a los símbolos de la pantalla y códigos de avería.
Interruptor de selección (pos. 4)
Interruptor Descripción de la función
El modo de funcionamiento se selecciona
mediante el interruptor de selección
ON-OFF-AUTO que tiene tres posiciones diferen-
tes:
POS I:
La bomba arranca manualmente. La protección
del tiempo de funcionamiento está activa y emite
una alarma después de tres minutos. Los tiempos
de funcionamiento normales son de hasta un
máximo de 25 segundos (MD) y 55 segundos
(MLD).
POS O:
• Detiene la bomba cuando está en funciona-
miento y corta el suministro eléctrico de la
bomba. Se verán los tres símbolos "Ajustes blo-
queados", "Información" y "Configuración".
• Restablece indicaciones de avería.
POS AUTO:
Funcionamiento automático. La bomba arrancará
o se detendrá según la señal recibida del sensor
de nivel.
6.1 Descripción de la pantalla.
