MIL- STD- 1553/ARINC 429 – Für Triggerung und serielle Dekodierung ist
die AERO- Option oder das DSOX3AERO- Upgrade erforderlich.
Die MIL- STD- 1553- Trigger- /Dekodierungslösung unterstützt zweiphasige
MIL- STD- 1553- Signale durch die Zwei- Schwellenwerte- Triggerung. Die
Lösung unterstützt die 1553 Manchester II- Standardkodierung, Datenraten
von 1 Mb/s und Wortlängen von 20 Bits.
Einrichtung für MIL-STD-1553-Signale
Bei der Einrichtung von MIL- STD- 1553- Signalen muss das Oszilloskop
zunächst unter Verwendung einer aktiven Differentialmesssonde
(empfohlen wird die Agilent N2791A- Differentialmesssonde) mit einem
seriellen MIL- STD- 1553- Signal verbunden werden. Dabei werden die
Signalquelle sowie die Schwellenwertpegel für den oberen und unteren
Trigger angegeben.
So richten Sie das Oszilloskop für die Erfassung von
MIL- STD- 1553- Signalen ein:

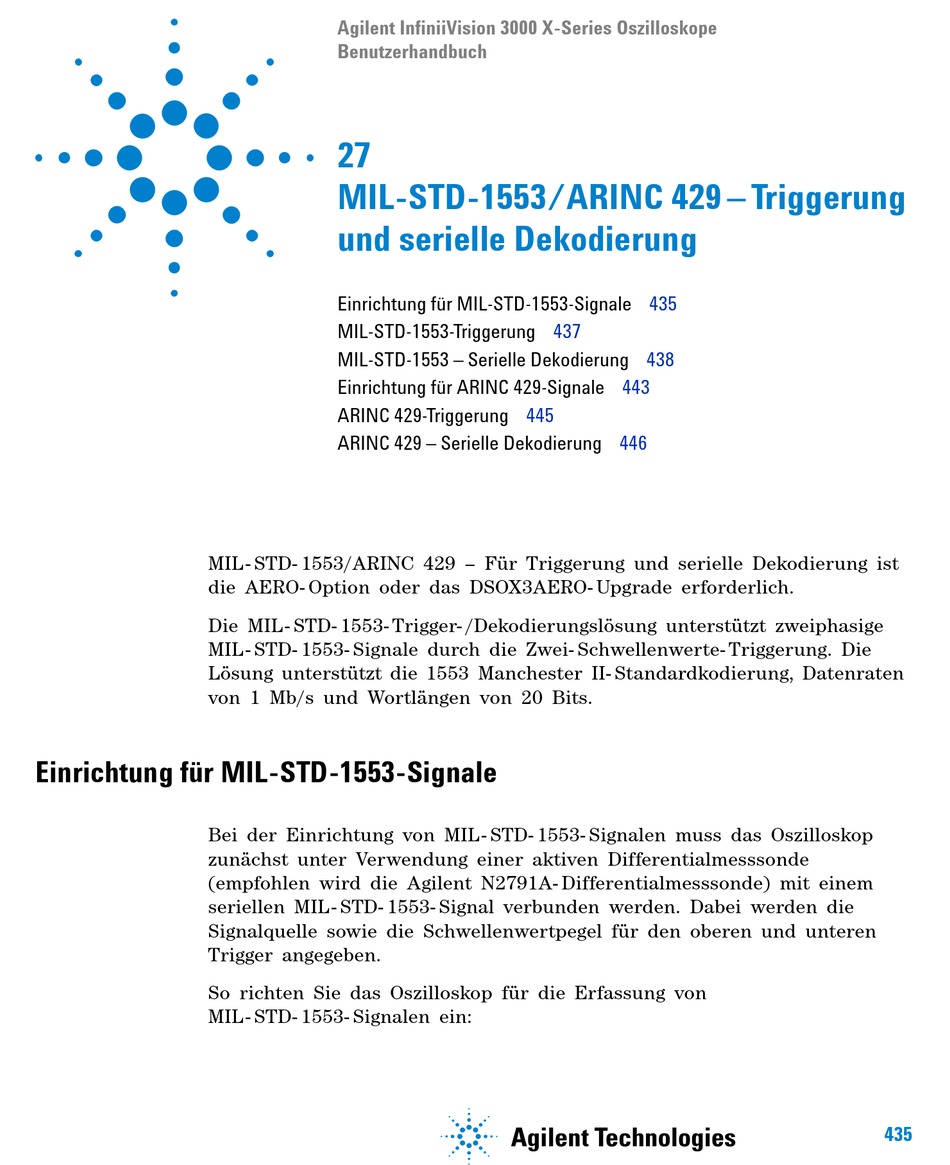

Agilent InfiniiVision 3000 X-Series Oszilloskope
Benutzerhandbuch
27
MIL-STD-1553/ARINC 429 – Triggerung
und serielle Dekodierung
Einrichtung für MIL-STD-1553-Signale
MIL-STD-1553-Triggerung
MIL-STD-1553 – Serielle Dekodierung
Einrichtung für ARINC 429-Signale
ARINC 429-Triggerung
ARINC 429 – Serielle Dekodierung
s1
435
437
438
443
445
446
435
