Zähler
• Der FRAMES- Zähler gibt Auskunft über die Gesamtzahl der
• Der Zähler OVLD zeigt die Gesamtzahl der vervollständigten
• Der Zähler ERR zeigt die Gesamtzahl der vervollständigten aktiven
• Die UTIL- Anzeige (Busauslastung) misst den Prozentanteil der Zeit, in
Beispiel: Wenn der Daten- Frame ein aktives Fehler- Flag enthält, werden
sowohl der FRAMES- Zähler als auch der ERR- Zähler erhöht. Wenn ein
Daten- Frame einen Fehler aufweist, bei dem es sich nicht um einen
aktiven Fehler handelt, wird dieser Frame als Teil- Frame eingestuft und es
werden keine Zähler erhöht.

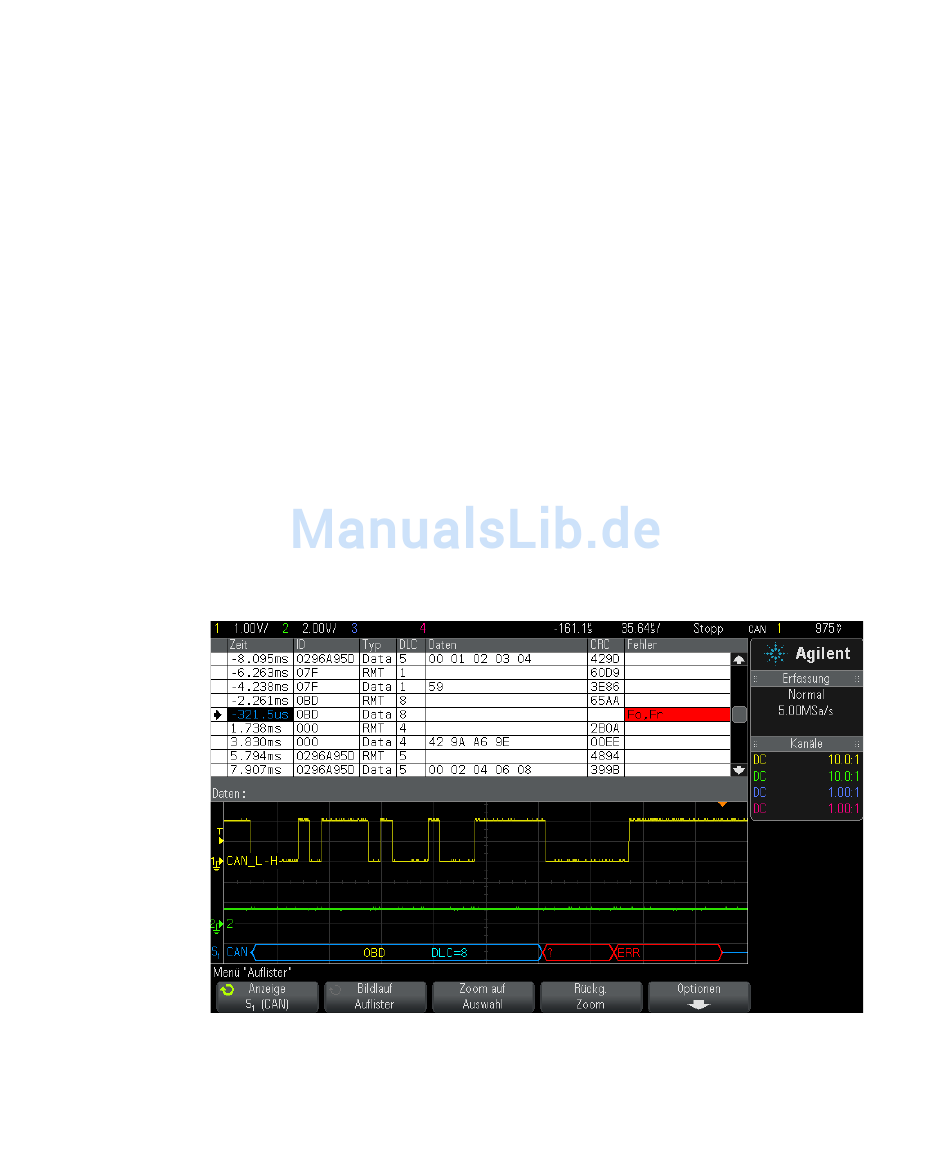

Interpretieren von CAN-Auflisterdaten
Neben der Standardspalte „Zeit" umfasst der CAN- Auflister folgende
Spalten:
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
vervollständigten Remote- , Daten- , Overload und aktiven Fehler- Frames.
Overload- Frames und ihren Prozentanteil an der Gesamtanzahl der
Frames an.
Fehler- Frames und ihren Prozentanteil an der Gesamtanzahl der Frames
an.
der der Bus aktiv ist. Die Berechnung wird in Perioden von 330 ms
ausgeführt, etwa alle 400 ms.
CAN/LIN-Triggerung und Serielles dekodieren
23
381
