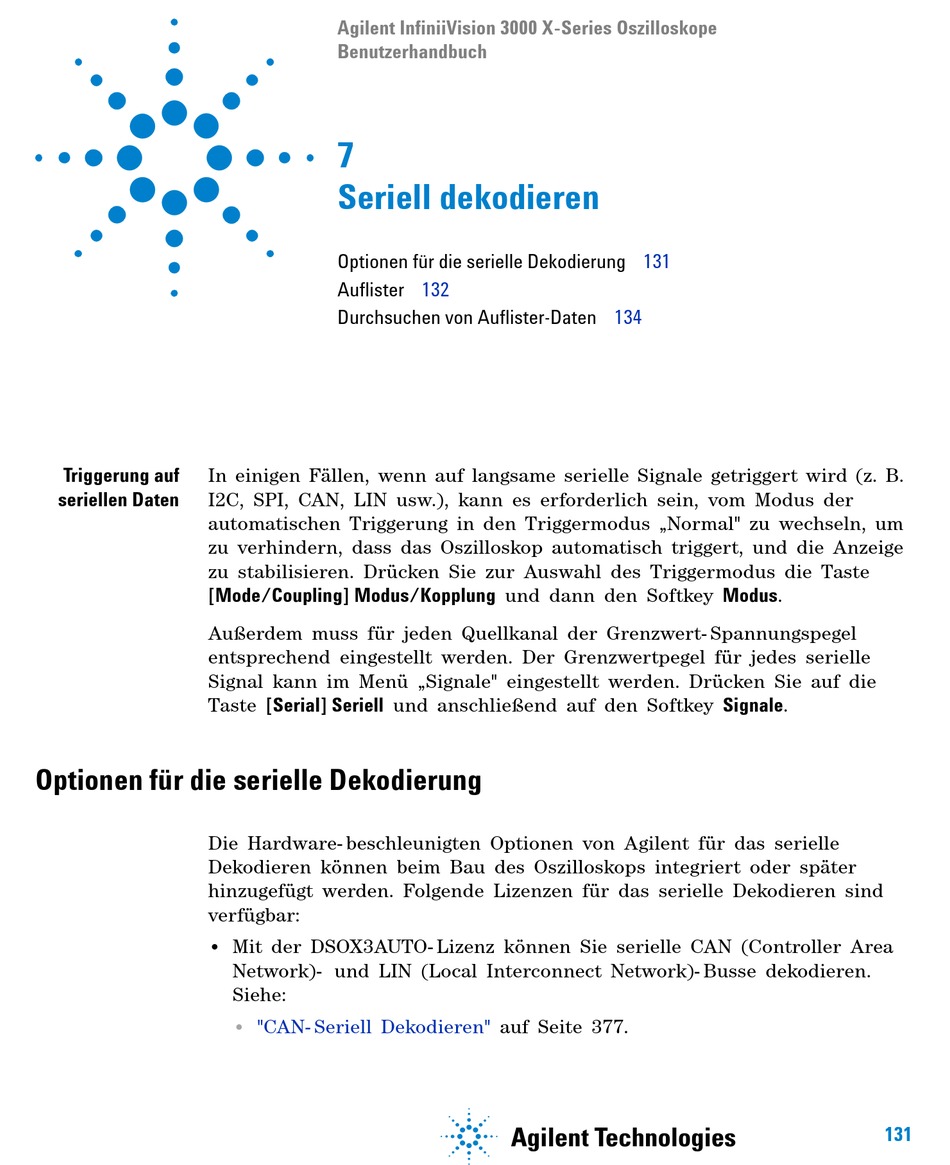

Triggerung auf
In einigen Fällen, wenn auf langsame serielle Signale getriggert wird (z. B.
seriellen Daten
I2C, SPI, CAN, LIN usw.), kann es erforderlich sein, vom Modus der
automatischen Triggerung in den Triggermodus „Normal" zu wechseln, um
zu verhindern, dass das Oszilloskop automatisch triggert, und die Anzeige
zu stabilisieren. Drücken Sie zur Auswahl des Triggermodus die Taste
[Mode/Coupling] Modus/Kopplung und dann den Softkey Modus.
Außerdem muss für jeden Quellkanal der Grenzwert- Spannungspegel
entsprechend eingestellt werden. Der Grenzwertpegel für jedes serielle
Signal kann im Menü „Signale" eingestellt werden. Drücken Sie auf die
Taste [Serial] Seriell und anschließend auf den Softkey Signale.
Optionen für die serielle Dekodierung
Die Hardware- beschleunigten Optionen von Agilent für das serielle
Dekodieren können beim Bau des Oszilloskops integriert oder später
hinzugefügt werden. Folgende Lizenzen für das serielle Dekodieren sind
verfügbar:
• Mit der DSOX3AUTO- Lizenz können Sie serielle CAN (Controller Area
Agilent InfiniiVision 3000 X-Series Oszilloskope
Benutzerhandbuch
7
Seriell dekodieren
Optionen für die serielle Dekodierung
Auflister
Durchsuchen von Auflister-Daten
Network)- und LIN (Local Interconnect Network)- Busse dekodieren.
Siehe:
•
"CAN- Seriell Dekodieren"
132
auf Seite 377.
