4
Mathematische Wellenformen
• - Breite
• Tastverhältnis
• Anstiegszeit
• Abfallzeit
Greifen Sie mit dem Softkey Schwellenwerte auf das Menü
„Messungsgrenzwert" zu. Siehe hierzu
Seite 253.
Wenn eine Messung für einen Teil der Wellenform nicht vorgenommen
werden kann, ist das Trendfunktionsergebnis eine Lücke (d.h. kein Wert),
bis eine Messung wieder möglich ist.

Chart Logic Bus Timing

Die „Chart Logic Bus Timing"- Funktion (verfügbar mit der
DSOX3ADVMATH- Lizenz für erweiterte math. Messungen) zeigt
Busdatenwerte als analoge Wellenform (wie eine D/A- Konvertierung) an.
Wenn der Buswert wechselt, ist die Funktionsausgabe der letzte stabile
Wert des Busses.

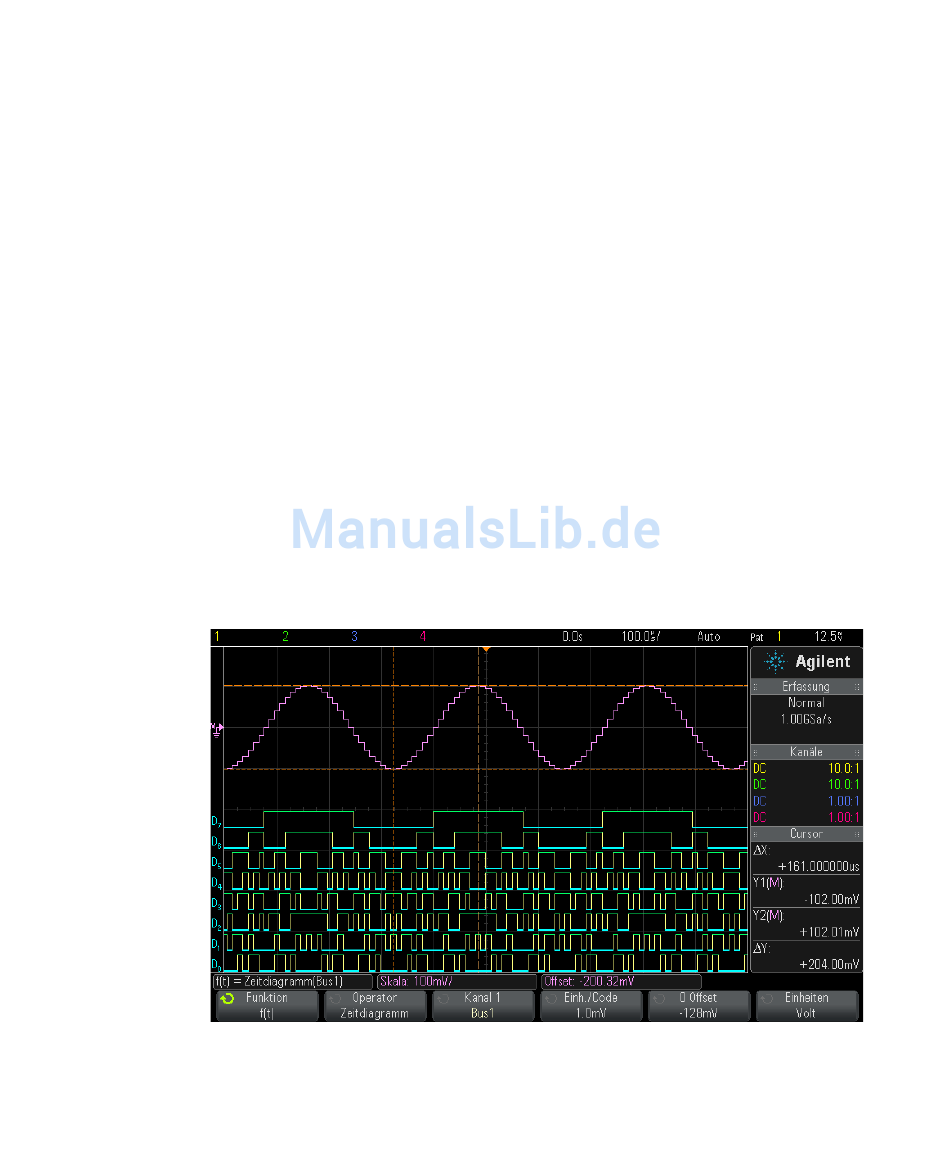

Abbildung 18Beispiel für Chart Logic Bus Timing
104 Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
"Messungsschwellenwerte" auf
