Interpretieren von MIL-STD-1553-Auflisterdaten

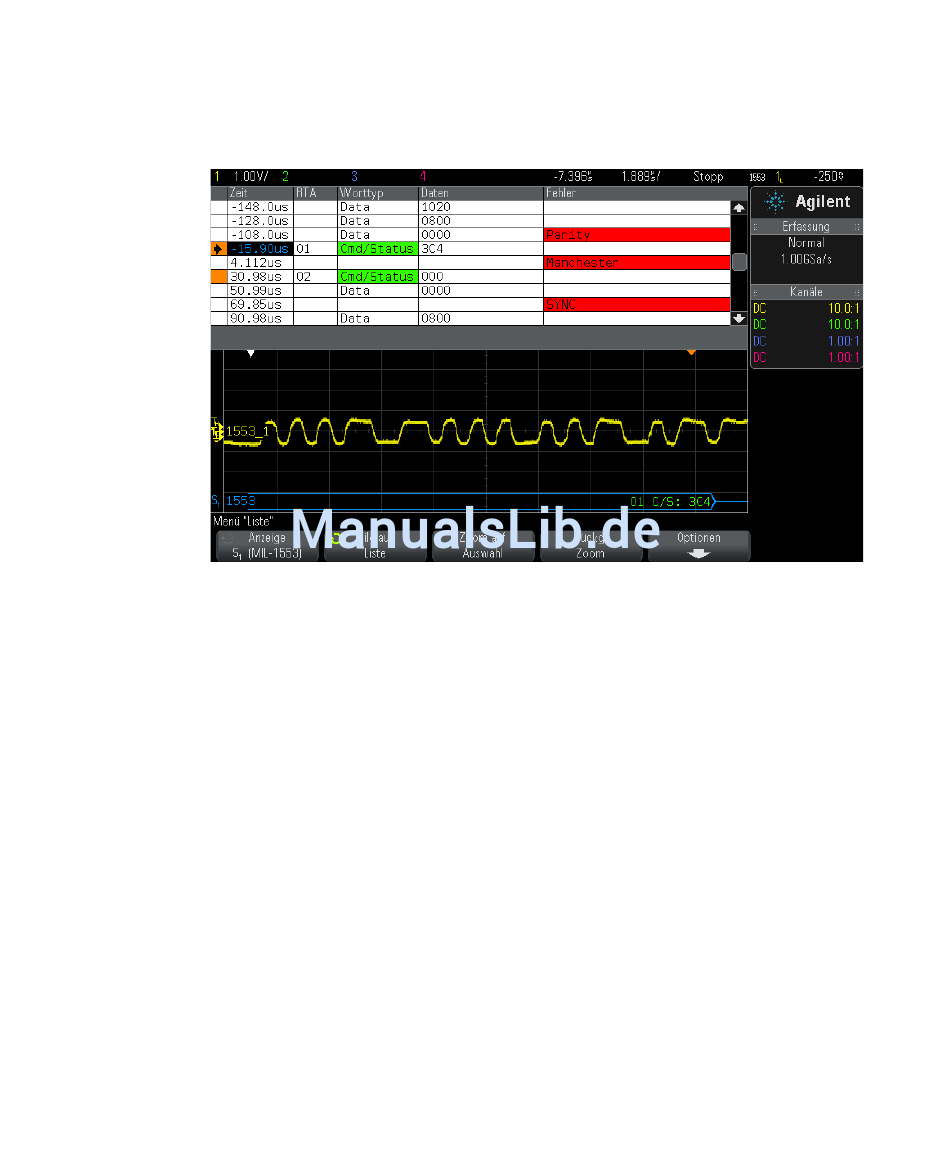

Neben der Standardspalte „Zeit" umfasst der MIL- STD- 1553- Auflister
folgende Spalten:
• RTA – Zur Anzeige der Remote- Terminal- Adresse für
• Worttyp – „Cmd/Status" für Befehls- /Statuswörter, „Daten" für
• Daten – Die 11 Bits nach der RTA für Befehls- /Statuswörter oder die
• Fehler – Synchronisierungs- , Paritäts- oder Manchester- Fehler. Die
Alias- Daten werden pink hervorgehoben. Verringern Sie in diesem Fall die
horizontale Zeit- /Div.- Einstellung und führen Sie den Vorgang erneut aus.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
MIL-STD-1553/ARINC 429 – Triggerung und serielle Dekodierung
Befehls- /Statuswörter, keine Angabe für Datenwörter.
Datenwörter. Bei Befehls- /Statuswörtern ist die Hintergrundfarbe
passend zur Farbe des dekodierten Texts grün.
16 Bits eines Datenworts.
Hintergrundfarbe ist rot, um auf einen Fehler hinzuweisen.
